Кран шаровой трехходовой полнопроходной
Серия 448 (L-порт)
|
|
Материалы корпуса: нержавеющая сталь AISI 316
Присоединение: G3/8 ÷ G4
|
|
- Использование для любых сред: агрессивных или нейтральных
- Корпус из нержавеющей стали
- Использование среды температурой до +160°C
- Рабочее давление до 40 Бар (см. присоединение)
- С пневматическим управлением: двустороннее или пружинный возврат
|
|
|
|
|
|
|
Описание
шаровых трехходовых
полнопроходных кранов OMAL
из нержавеющей стали
Серии 448
|
|
Описание трехходовых кранов
Серия 448 |
|
|
Паспорт на шаровой трехходовой кран
Серия 448 |
|
|
Таблица совместимости уплотнений крана с различными средами |
 |
Сертификат на шаровые краны OMAL
Серия 448 |
| |
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
|
Трехходовые шаровые краны OMAL серии 448 применяются для переключения потоков жидкости и газов из центрального порта в выходные порты.
Корпус трехходовых кранов выполнен из нержавеющей стали AISI 316. Российским аналогом является сталь 02Х17Н14М2 - исполнение на высокоагрессивные среды. Краны OMAL из нержавеющей стали серии 448 используются при подаче сред под давлением до 40 бар. Своё применение краны находят в химической, пищевой, нефтяной, фармацевтической и других отраслях.
Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316, что гарантирует высокий ресурс при работе с агрессивной средой. Уплотнение шара выполнено из материала PTFE, стойкого к многим видам агрессивных сред. Подробная информация о совместимости уплотнений PTFE с различными средами указана в таблице (см. выше).
Краны шаровые OMAL серии 448 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума). Более подробно о утечках в запорной арматуре можно почитать в приложенной статье.
На кранах всех размеров присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения с пневматическим приводом одностороннего действия с пружинным возвратом или двустороннего действия. Шаровой кран возможно заказать в исполнении с ручкой.
Срок поставки шаровых кранов OMAL серии 448 составляет 21-30 дней.
|
Общие характеристики шаровых резьбовых трехходовых кранов Серии 448
|
|
|
| Присоединение |
G3/8 ÷ G4 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
|
| Рабочая температура |
-20°C ÷ +160°C
|
| Материал |
нержавеющая сталь AISI 316
|
| Условный проход, DN |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм
|
| Уплотнение |
PTFE - базовая версия
RPTFE - с 15% добавлением стекловолокна
CTFE - с 25% добавлением углеграфита
|
| Рабочее давление |
G3/8": -0,95 ÷ 40 Бар
G1/2": -0,95 ÷ 40 Бар
G3/4": -0,95 ÷ 40 Бар
G1": -0,95 ÷ 25 Бар
G1"1/4: -0,95 ÷ 25 Бар
G1"1/2: -0,95 ÷ 25 Бар
G2": -0,95 ÷ 25 Бар
G2"1/2: -0,95 ÷ 25 Бар
G3": -0,95 ÷ 16 Бар
G4": -0,95 ÷ 16 Бар
|
| Рабочая среда |
вода, воздух, газ, масло, нефть и нефтехимические продукты, агрессивные среды
|
| Подача среды |
только в центральный порт
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
| Гарантия |
1 год
|
| Срок поставки |
21 - 30 дней
|
Диаграмма зависимости максимального давления крана от температуры среды
|
Схема работы шаровых кранов Серии 448 (L-порт)
|
L-порт
Повод среды необходимо осуществлять только в порт 3
Положение A - соединен порт 3 и порт 1
Положение B - соединен порт 3 и порт 2 |
Размеры шаровых трехходовых (L-порт) полнопроходных кранов Серии 448
|
| Таблица крутящих моментов, H*м |
| Условный проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
| PN 0 Бар |
|
|
|
|
|
|
|
|
|
|
| PN 16 Бар |
|
|
|
|
|
|
|
|
140 |
215 |
| PN 25 Бар |
|
|
|
|
28 |
41 |
61 |
90 |
|
|
| PN 40 Бар |
7 |
10 |
14 |
20 |
|
|
|
|
|
|
|
Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться.
|

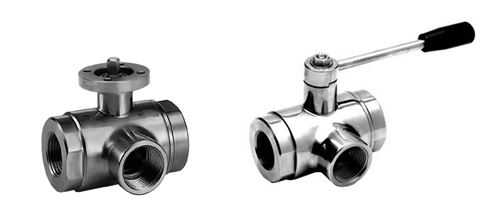

Шаровые краны OMAL без привода Серия 448
|
|
|
| Размер |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
| Присоединение |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
G2" |
G2"1/2 |
G3" |
G4" |
| Без управления |
V448H403 |
V448H404 |
V448H405 |
V448H406 |
V448H407 |
V448H408 |
V448H409 |
V448H410 |
V448H411 |
V448H412 |
| Вес, кг |
0,61 |
0,81 |
1,42 |
1,92 |
3,2 |
5,1 |
6,61 |
9,2 |
16,6 |
28 |
| С рукояткой |
L448H403 |
L448H404 |
L448H405 |
L448H406 |
L448H407 |
L448H408 |
L448H409 |
L448H410 |
L448H411 |
L448H412 |
| Вес, кг |
0,66 |
0,9 |
1,5 |
2 |
3,4 |
5,3 |
6,8 |
9,5 |
16,9 |
28,5 |
Кран шаровой OMAL серии 448 с пневматическим приводом
|
|
|
С пневматическим приводом двустороннего действия |
С пневматическим приводом одностороннего действия |
| Модель |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
| D448H003 |
DA015401S |
- |
10 |
114 |
118 |
1,27 |
S448H003 |
DA015401S |
- |
10 |
221 |
126 |
1,84 |
| D448H004 |
DA015401S |
- |
15 |
114 |
121 |
1,5 |
S448H004 |
DA015401S |
- |
15 |
221 |
129 |
2 |
| D448H005 |
DA030401S |
- |
20 |
130 |
166,5 |
2,66 |
S448H005 |
DA030402S |
- |
20 |
240 |
146,5 |
3,35 |
| D448H006 |
DA030401S |
- |
25 |
130 |
171 |
3,12 |
S448H006 |
DA030402S |
- |
25 |
240 |
151 |
3,8 |
| D448A007 |
DA045402S |
KCF042619 |
32 |
130 |
195,5 |
4,7 |
S448A007 |
DA045401S |
- |
32 |
294 |
177,5 |
5,52 |
| D448H008 |
DA060402S |
KCF042619 |
40 |
152 |
207 |
6,72 |
S448H008 |
DA060401S |
- |
40 |
320 |
203 |
8,38 |
| D448A009 |
DA090401S |
KCF052622 |
50 |
169 |
217 |
8,47 |
S448A009 |
DA090401S |
- |
50 |
357 |
215,5 |
10,4 |
| D448H010 |
DA120401S |
KCF052622 |
65 |
184 |
245,5 |
12 |
S448H010 |
DA120401S |
- |
65 |
372 |
235,5 |
15,2 |
| D448H011 |
DA240401S |
- |
80 |
242 |
282 |
22,3 |
S448H011 |
DA240401S |
- |
80 |
460 |
276 |
27,4 |
| D448A012 |
DA360401S |
- |
100 |
264 |
279 |
34,9 |
S448A012 |
DA360401S |
KCF122628 |
100 |
566 |
349 |
45 |
|
