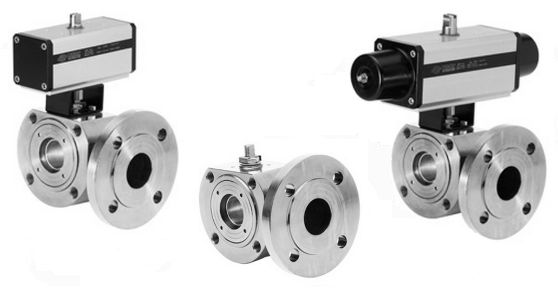

Кран шаровой трехходовой
межфланцевый
Серия 445 (L-порт)
|
|
Материал корпуса: нержавеющая сталь AISI 316
Присоединение: фланцевое ДУ 15 ÷ 100 мм.
|
|
|
- Применение для любых сред: агрессивных или нейтральных
- Корпус из нержавеющей стали AISI 316
- Схема работы: L-порт, T-порт (под заказ)
- Для моделей с портом L подвод среды в любой порт
- Использование среды температурой до +150°C
- Рабочее давление до 40 Бар
- С пневматическим управлением: двустороннее или пружинный возврат
|
|
|
|
|
|
|
|
Описание
шарового трехходового
межфланцевого крана OMAL
Серия 445
|
|
Описание шаровых кранов OMAL
Серия 445 |
|
|
Паспорт на шаровые краны OMAL
Серия 445 |
|
|
|
Таблица совместимости уплотнений крана с различными средами |
|
 |
Сертификат на шаровые краны OMAL
Серия 445 |
|
|
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
|
Трехходовые шаровые межфланцевые краны OMAL серий 444, 445 применяются для запирания и
коммутации потоков жидкости и газов. В серии 444 (T-порт) подвод среды может осуществляться только в центральный порт. Тогда как в серии 445 (L-порт) уплотнения позволяют подводить и запирать давление в любом из портов крана.
Корпус шаровых кранов выполнен из нержавеющей стали AISI 316. Российским аналогом является сталь 02Х17Н14М2 - исполнение на высокоагрессивные среды. Краны OMAL
из нержавеющей стали серий 444, 445 используются при подаче сред под
давлением до 40 бар. Своё применение краны
находят в химической, пищевой, нефтяной, фармацевтической и других отраслях.
Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316,
что гарантирует высокий ресурс при работе с агрессивной средой.
Уплотнение шара выполнено из материала PTFE, стойкого к многим видам
агрессивных сред. Подробная информация о совместимости уплотнений PTFE с различными средами указана в таблице (см. выше).
Краны шаровые OMAL серии 445 сертифицированы по стандарту ATEX на применение во взрывоопасной среде (сертификат ATEX по запросу).
Краны
соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума).
Более подробно о утечках в запорной арматуре можно почитать в
приложенной статье.
Трехходовые краны соответствуют нормам BS 6755 "Fire safe" - пожарной безопасности. В случае возникновения пожара уплотнение шара PTFE под действием высоких температур
выгорает. Но при этом кран сохраняет достаточную степень герметичности. Соответствие нормам BS 5353 "Anti-static" - антистатические функции. Графитосодержащие вставки в системе уплотнения штока, а также специально вмонтированная между штоком и шаром пружина несут функцию отвода электростатических напряжений.
На кранах всех размеров присутствует монтажная площадка, выполненная по
стандарту ISO 5211, для соединения с пневматическим приводом одностороннего
действия с пружинным возвратом или двустороннего действия. Шаровой кран возможно заказать в исполнении с ручкой.
Срок поставки шаровых кранов OMAL серий 444, 445 составляет 21-30 дней.
|
Общие характеристики шаровых
трехходовых межфланцевых кранов OMAL Серий 444, 445
|
|
|
|
Условный проход, ДУ |
15, 20, 25, 32, 40, 50, 65, 80, 100 мм |
|
Рабочая температура |
-20°C ÷
+150°C
|
|
Материал |
нержавеющая сталь AISI 316
|
|
Рабочее давление |
cм. таблицу температурной зависимости ниже:
ДУ 15-50: -0,95 ÷ 40 Бар
ДУ 65: -0,95 ÷ 16 Бар
ДУ 80: -0,95 ÷ 40 Бар
ДУ 100: -0,95 ÷ 16 Бар
|
| Рабочая среда |
вода,
воздух, газ, масло, химические и нефтехимические продукты, агрессивные
среды
|
|
Уплотнение |
PTFE - базовая версия
RPTFE
- с 15% добавлением стекловолокна
CTFE - с 25% добавлением углеграфита
|
|
Подача среды |
Серия 444 (T-порт) - в центральный порт
Серия 445 (L-порт) - в любой порт
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
|
Гарантия |
1 год
|
|
Срок поставки |
21 - 30
дней
|

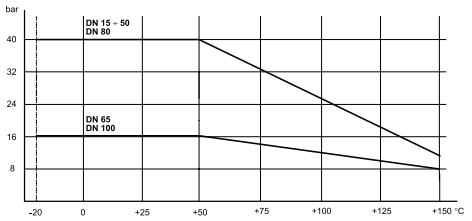

Диаграмма зависимости максимального давления крана от температуры среды
|
Схема работы шаровых кранов Серии 445
|
|
L-порт
Повод среды возможно осуществлять в любой порт
Положение A - соединен порт 3 и порт 1
Положение B - соединен порт 3 и порт 2
|

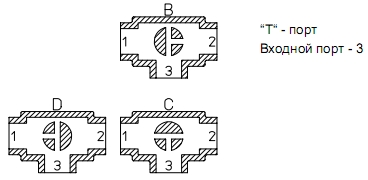

T-порт
Повод среды возможно осуществлять только в порт 3
Комбинация заказа BС:
Положение B - соединен порт
3 и порт 2
Положение C - соединены все порты 1, 2, 3
Комбинация заказа СD:
Положение C - соединены все порты 1, 2, 3
Положение D - соединен порт
3 и порт 1
|
Размеры шаровых
трехходовых межфланцевых кранов Серий 444, 445
|
| Таблица крутящих моментов,
H*м
|
|
Условный проход |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN65 |
DN80 |
DN 100 |
|
PN 0 Бар |
|
|
|
|
|
|
|
|
|
|
PN 16 Бар |
|
|
|
|
|
|
85 |
|
212 |
|
PN 25 Бар |
|
|
|
|
|
|
|
|
|
|
PN 40 Бар |
8 |
13 |
20 |
30 |
42 |
61 |
|
128 |
|
|
Крутящий момент зависит от температуры и
типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться. |
Шаровые краны OMAL без привода Серия 445
|
|
|
|
Размер |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
|
Без управления, "L" - порт |
V445X604 |
V445X605 |
V445X606 |
V445X607 |
V445X608 |
V445X609 |
V445X610 |
V445X611 |
V445X612 |
|
Вес, кг |
1,2 |
2 |
2,65 |
3,8 |
5,5 |
6,2 |
10 |
11,2 |
20,2 |
|
С рукояткой, "L" - порт |
L445X604 |
L445X605 |
L445X606 |
L445X607 |
L445X608 |
L445X609 |
L445X610 |
L445X611 |
L445X612 |
|
Вес, кг |
1,35 |
2,15 |
2,8 |
4 |
5,7 |
6,5 |
10,3 |
11,7 |
20,7 |
Кран шаровой серии 445 с пневматическим приводом
|
|
|
С пневматическим приводом
двустороннего действия |
С пневматическим приводом
одностороннего действия |
|
Модель* |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
|
Модель* |
Привод |
Крепление |
DN, мм |
L, мм |
H, мм |
Масса, кг |
| D445K064 |
DA015401S |
KCF031315 |
15 |
114 |
143 |
1,96 |
S445K064 |
SR015401S |
KCF031315 |
15 |
221 |
151 |
2,1 |
| D445H065 |
DA030401S |
KCF031315 |
20 |
130 |
154 |
3 |
S445H065 |
SR030402S |
KCF042353 |
20 |
240 |
164 |
4 |
| D445H066 |
DA030401S |
KCF031317 |
25 |
130 |
159,5 |
3,65 |
S445H066 |
SR030402S |
KCF042353 |
25 |
240 |
169,5 |
4,6 |
| D445K067 |
DA045402S |
KCF042354 |
32 |
144 |
171,3 |
5 |
S445K067 |
SR045401S |
KCF051909 |
32 |
293,5 |
183 |
5,55 |
| D445H068 |
DA060402S |
KCF042355 |
40 |
152 |
180 |
7,11 |
S445H068 |
SR060401S |
KCF051322 |
40 |
320 |
206 |
9,1 |
| D445K069 |
DA090401S |
KCF051322 |
50 |
168,5 |
194 |
6,4 |
S445K069 |
SR090401S |
KCF071323 |
50 |
357 |
232,5 |
7,9 |
| D445H070 |
DA120401S |
KCF051325 |
65 |
184 |
245 |
12,9 |
S445H070 |
SR120401S |
KCF071326 |
65 |
372 |
265 |
16,3 |
| D445K071 |
DA180401S |
KCF071326 |
80 |
212,2 |
264,5 |
14,6 |
S445K071 |
SR180401S |
KCF101280 |
80 |
435,5 |
297 |
21,6 |
| D445H072 |
DA360401S |
KCF101092 |
100 |
264 |
329 |
28 |
S445H072 |
SR360401S |
KCF121065 |
100 |
566 |
359 |
37,3 |
* Серия 444 - "T" порт
К примеру: модель D444K064 - модель T-образного шарового краном ДУ 15 c пневмоприводом двустороннего действия.
|
|
