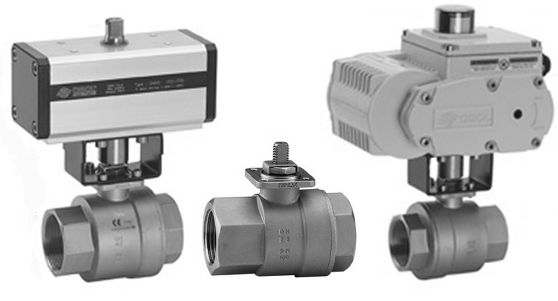

Кран шаровой двухходовой полнопроходной
Серии 400 - нержавеющая сталь
Серия 401 - полированная нержавеющая сталь
|
|
Присоединительная резьба: G3/8" ÷ G4"
Рабочее давление крана: -0,95 (вакуум) ÷ 160 бар (см. модели)
|
|
- Стойкость к агрессивным средам
- Широкий диапазон присоединений
- Высокое рабочее давление
- Шар из нержавеющей стали с уплотнением PTFE
- Комплектация пневматическим или электрическим приводом
- Длительный ресурс работы
|
|
|
Принцип работы
шаровых кранов OMAL
серий 400, 401
|
|
|
Демонстрация ограничения
поворота шара
кранов серий 400, 401
с пневмоприводом
двустороннего действия
|
|
|
Принцип работы
кранов серий 400, 401
с пневмоприводом
одностороннего действия
с возвратной пружиной
|
|
Описание
шаровых двухходовых
полнопроходных кранов OMAL
из нержавеющей стали
Серий 400, 401
|
|
Описание шаровых кранов OMAL
Серий 400, 401 |
|
|
Паспорт на шаровые краны OMAL
Серий 400, 401 |
|
|
Таблица совместимости уплотнений крана с различными средами |
|
|
Сертификат на шаровые краны OMAL
серии 400, 401 |
|
|
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
Сертификат по ATEX и на соответствие герметичности по EN 12266 |
|
|
|
Шаровые краны OMAL серий 400, 401 широко применяются на промышленных предприятиях для управления потоками жидкостей и газов. Серия 401 отличается от серии 400 полированным корпусом и может применяться в химической и пищевой промышленности для более легкой мойки корпуса.
Корпус шаровых кранов выполнен из нержавеющей стали AISI 316. Краны OMAL из нержавеющей стали используются при подаче агрессивных сред под давлением до 160 бар. Частое применение краны из нержавеющей стали находят в пищевой, химической, нефтяной, фармацевтической отраслях.
Шар крана, также как и корпус, выполнен из нержавеющей стали AISI 316, что гарантирует высокий ресурс при работе с агрессивной средой. Уплотнение шара выполнено из материала PTFE, стойкого к многим видам агрессивных сред. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).
Уплотнение штока крана (шток - соединяет шар с приводом) выполнено двумя кольцевыми манжетами из материала FKM (у большинства аналогичных моделей только одно).
Шаровые краны серий 400, 401 сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Эти серии кранов соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума). Более подробно о утечках в запорной арматуре можно почитать в приложенной статье.
На кранах всех размеров (G3/8" ÷ G4") присутствует монтажная площадка, выполненная по стандарту ISO 5211, для присоединения пневматического или электрического привода.
Шаровые краны серий 400,401 поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие характеристики шаровых двухходовых полнопроходных кранов OMAL Серий 400, 401
|
|
|
| Присоединение |
G3/8 ÷ G4 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
|
| Рабочая температура |
-20°C ÷ +150°C
|
| Материал |
Серия 400 - нержавеющая сталь
Серия 401 - полированная нержавеющая сталь
|
| Условный проход, DN |
10, 15, 20, 25, 32, 40, 50, 65, 80, 100 мм
|
| Рабочее давление |
G3/8": -0,95 ÷ 160 Бар
G1/2": -0,95 ÷ 160 Бар
G3/4": -0,95 ÷ 100 Бар
G1": -0,95 ÷ 100 Бар
G1"1/4: -0,95 ÷ 60 Бар
G1"1/2: -0,95 ÷ 60 Бар
G2": -0,95 ÷ 40 Бар
G2"1/2: -0,95 ÷ 32 Бар
G3": -0,95 ÷ 25 Бар
G4": -0,95 ÷ 25 Бар
|
| Уплотнение шара |
PTFE
(по заказу - PTFE с наполнением стекловолокна; PTFE с наполнением углеграфита)
|
| Группа по ATEX |
II 2 G D c TX
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
| Рабочая среда |
вода, воздух, газ, масло, химические и нефтехимические продукты, агрессивные среды
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|

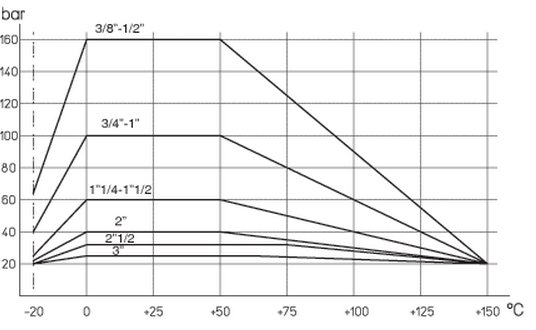

Диаграмма зависимости максимального давления крана от температуры среды
|
Диаграмма расхода кранов OMAL Серий 400, 401
|

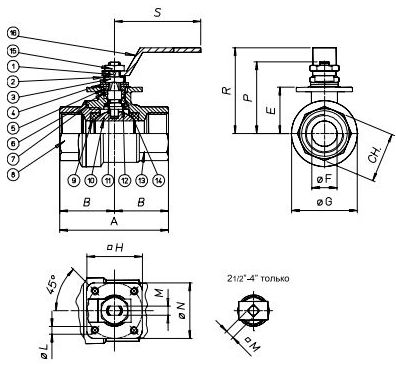

Размеры и материалы шаровых кранов Серий 400, 401
|
Шаровые краны OMAL без привода и с ручкой Серий 400, 401
|
| Условн. проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
DN 100 |
| Резьба |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
G2" |
G2"1/2 |
G3" |
G4" |
| Без управления |
V400H203 |
V400H204 |
V400H205 |
V400H206 |
V400H207 |
V400H208 |
V400H209 |
- |
- |
- |
| Без управления |
V401H203 |
V401H204 |
V401H205 |
V401H206 |
V401H207 |
V401H208 |
V401H209 |
V419H410 |
V419H411 |
V419H412 |
| Вес, кг |
0,24 |
0,32 |
0,51 |
0,77 |
1,27 |
1,81 |
3,2 |
5,47 |
8,92 |
15,9 |
| С рукояткой |
L400H203 |
L400H204 |
L400H205 |
L400H206 |
L400H207 |
L400H208 |
L400H209 |
- |
- |
- |
| С рукояткой |
L401H203 |
L401H204 |
L401H205 |
L401H206 |
L401H207 |
L401H208 |
L401H209 |
L419H410 |
L419H411 |
L419H412 |
| Вес, кг |
0,31 |
0,39 |
0,58 |
0,87 |
1,37 |
2,01 |
3,4 |
5,67 |
9,22 |
16,4 |

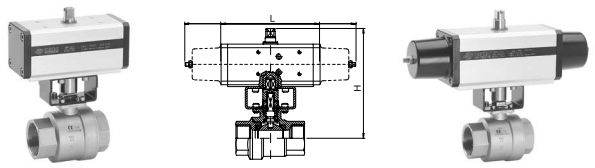

Краны шаровые OMAL серий 400, 401 с пневматическим приводом
|
|
|
С пневматическим приводом двустороннего действия |
С пневматическим приводом одностороннего действия |
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
|
Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
| D400H003 |
DA015401S |
KCF032562 |
10 / G3/8" |
114 |
133,5 |
S400H003 |
SR015401S |
KCF032562 |
10 / G3/8" |
221 |
141,5 |
| D400H004 |
DA015401S |
KCF032562 |
15 / G1/2" |
114 |
138,5 |
S400H004 |
SR015401S |
KCF032562 |
15 / G1/2" |
221 |
146,5 |
| D400H005 |
DA030401S |
KCF031315 |
20 / G3/4" |
130 |
152,5 |
S400H005 |
SR030402S |
KCF042353 |
20 / G3/4" |
240 |
162,5 |
| D400H006 |
DA030401S |
KCF031315 |
25 / G1" |
130 |
156,5 |
S400H006 |
SR030402S |
KCF042353 |
25 / G1" |
240 |
166,5 |
| D400A007 |
DA045402S |
KCF042354 |
32 / G1"1/4 |
144 |
171 |
S400A007 |
SR045401S |
KCF051909 |
32 / G1"1/4 |
294 |
183 |
| D400H008 |
DA060402S |
KCF042354 |
40 / G1"1/2 |
152 |
181 |
S400H008 |
SR060401S |
KCF051909 |
40 / G1"1/2 |
320 |
207 |
| D400A009 |
DA090401S |
KCF051322 |
50 / G2" |
169 |
196 |
S400A009 |
SR090401S |
KCF071323 |
50 / G2" |
357 |
234 |
| D419H010 |
DA120401S |
KCF052622 |
65 / G2"1/2 |
184 |
250,5 |
S419H010 |
SR120402S |
- |
65 / G2"1/2 |
372 |
230,5 |
| D419A011 |
DA180401S |
- |
80 / G3" |
212 |
232 |
S419A011 |
SR180402S |
- |
80 / G3" |
436 |
254 |
| D419H012 |
DA240401S |
- |
100 / G4" |
242 |
256 |
D419H012 |
SR240402S |
- |
100 / G4" |
460 |
280 |
|
С пневматическим приводом двустороннего действия |
С пневматическим приводом одностороннего действия |
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
|
Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
| D401H003 |
DA015401S |
KCF032562 |
10 / G3/8" |
114 |
133,5 |
S401H003 |
SR015401S |
KCF032562 |
10 / G3/8" |
221 |
141,5 |
| D401H004 |
DA015401S |
KCF032562 |
15 / G1/2" |
114 |
138,5 |
S401H004 |
SR015401S |
KCF032562 |
15 / G1/2" |
221 |
146,5 |
| D401H005 |
DA030401S |
KCF031315 |
20 / G3/4" |
130 |
152,5 |
S401H005 |
SR030402S |
KCF042353 |
20 / G3/4" |
240 |
162,5 |
| D401H006 |
DA030401S |
KCF031315 |
25 / G1" |
130 |
156,5 |
S401H006 |
SR030402S |
KCF042353 |
25 / G1" |
240 |
166,5 |
| D401A007 |
DA045402S |
KCF042354 |
32 / G1"1/4 |
144 |
171 |
S401A007 |
SR045401S |
KCF051909 |
32 / G1"1/4 |
294 |
183 |
| D401H008 |
DA060402S |
KCF042354 |
40 / G1"1/2 |
152 |
181 |
S401H008 |
SR060401S |
KCF051909 |
40 / G1"1/2 |
320 |
207 |
| D401A009 |
DA090401S |
KCF051322 |
50 / G2" |
169 |
196 |
S401A009 |
SR090401S |
KCF071323 |
50 / G2" |
357 |
234 |
| D419H010 |
DA120401S |
KCF052622 |
65 / G2"1/2 |
184 |
250,5 |
S419H010 |
SR120402S |
- |
65 / G2"1/2 |
372 |
230,5 |
| D419A011 |
DA180401S |
- |
80 / G3" |
212 |
232 |
S419A011 |
SR180402S |
- |
80 / G3" |
436 |
254 |
| D419H012 |
DA240401S |
- |
100 / G4" |
242 |
256 |
D419H012 |
SR240402S |
- |
100 / G4" |
460 |
280 |
Краны шаровые OMAL серий 400, 401 с электрическим приводом
|
|
С электрическим приводом Откр./Закр. |
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
| E40016B03 |
AE160001 |
KCF051988 |
10 / G3/8" |
158,5 |
181 |
| E40016B04 |
AE160001 |
KCF051988 |
15 / G1/2" |
158,5 |
186 |
| C400A5E05 |
EA0035A5C000 |
KCF052756 |
20 / G3/4" |
250 |
207,5 |
| C400A5E06 |
EA0035A5C000 |
KCF052756 |
25 / G1" |
250 |
211,5 |
| C400A5E07 |
EA0035A5C000 |
KCF051909 |
32 / G1"1/4 |
250 |
219 |
| C400A5E08 |
EA0070A5C000 |
KCF051909 |
40 / G1"1/2 |
250 |
225 |
| C400A5I09 |
EA0130A5C000 |
KCF071323 |
50 / G2" |
280 |
262,5 |
| C419A5I10 |
EA0130A5C000 |
- |
65 / G2"1/2 |
280 |
252,1 |
| C419AKI11 |
EA0240A5C000 |
- |
80 / G3" |
280 |
263,6 |
| C419AKI12 |
EA0240A5C000 |
- |
100 / G4" |
280 |
277,6 |
|
С электрическим приводом Откр./Закр. |
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
| E40116B03 |
AE160001 |
KCF051988 |
10 / G3/8" |
158,5 |
181 |
| E40116B04 |
AE160001 |
KCF051988 |
15 / G1/2" |
158,5 |
186 |
| C401A5E05 |
EA0035A5C000 |
KCF052756 |
20 / G3/4" |
250 |
207,5 |
| C401A5E06 |
EA0035A5C000 |
KCF052756 |
25 / G1" |
250 |
211,5 |
| C401A5E07 |
EA0035A5C000 |
KCF051909 |
32 / G1"1/4 |
250 |
219 |
| C401A5E08 |
EA0070A5C000 |
KCF051909 |
40 / G1"1/2 |
250 |
225 |
| C401A5I09 |
EA0130A5C000 |
KCF071323 |
50 / G2" |
280 |
262,5 |
| C419A5I10 |
EA0130A5C000 |
- |
65 / G2"1/2 |
280 |
252,1 |
| C419AKI11 |
EA0240A5C000 |
- |
80 / G3" |
280 |
263,6 |
| C419AKI12 |
EA0240A5C000 |
- |
100 / G4" |
280 |
277,6 |
|
