Трехходовые шаровые краны OMAL из латуни. Серия 153Кран шаровой 3-ходовой полнопроходной, серия 450-451
Увеличить
|

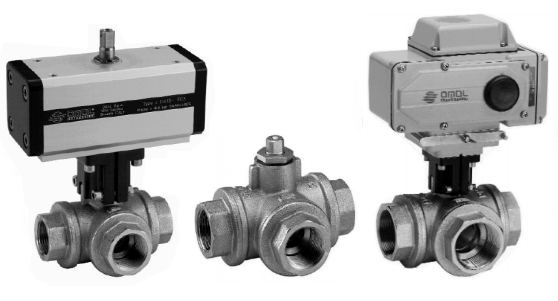

Трехходовые шаровые краны OMAL из латуни. Серии 160, 161
|
|
|
Кран шаровой трехходовой полнопроходной
Серия 160 (L-порт)
Серия 161 (T-порт)
|
|
Присоединительная резьба: G1/2" ÷ G2"
Рабочее давление крана: -0,95 (вакуум) ÷ 40 бар
|
|
|
- Схема работы: L-порт, T-порт
- Широкий диапазон присоединений
- Корпус из латуни с уплотнением PTFE
- Комплектация пневматическим или электрическим приводом
|
| |
|
|
|
|
|
Описание
шаровых трехходовых
полнопроходных кранов OMAL
Серий 160, 161
|
|
Описание трехходовых кранов
Серий 160, 161 |
|
|
Паспорт на шаровой трехходовой кран
Серии 160, 161 |
|
|
Таблица совместимости уплотнений крана с различными средами |
 |
Сертификат на шаровые краны OMAL
серий 160, 161 |
|
|
|
Трехходовые шаровые краны OMAL серии 160, 161 применяются для запирания и коммутации потоков жидкости и газов. В отличии от серии 153, где подвод может осуществляться только в центральный порт, в этих серия уплотнения позволяют подводить и запирать давление в любом из портов крана.
Корпус трехходового шарового крана выполнен из высокопрочной латуни. Шаровые краны OMAL серий 160, 161 применяются при распределении неагрессивных сред, совместимых с латунью и уплотнением PTFE, под высоким давлением. К примеру, питьевой и технической воды, нейтральных газов, а также в системах подачи сжатого воздуха. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).
Шар крана изготавливается из латуни и покрывается хромом, что позволяет увеличить коррозионную стойкость, снизить трение, повысить износостойкость, улучшить прочность.
Уплотнение штока крана (шток - соединяет шар с приводом) выполнено двумя кольцевыми манжетами из материала FKM (у большинства аналогичных моделей только одно).
Полнопроходные шаровые краны серий 160, 161 соответствует классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Указанная степень герметичности позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума). Более подробно ознакомиться с информацией о утечках в запорной арматуре можно в приложенной статье.
На кранах всех размеров (G1/2" ÷ G2") присутствует монтажная площадка, выполненная по стандарту ISO 5211, для соединения пневматического или электрического привода. Шаровой кран возможно заказать в исполнении с ручкой.
Шаровые краны серий 160, 161 поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие характеристики шаровых трехходовых (L, T-порт) кранов Серий 160, 161
|
| |
|
| Присоединение |
G1/2 ÷ G2 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
|
| Рабочая температура |
-20°C ÷ +120°C
|
| Материал |
латунь
|
| Условный проход, DN |
15, 20, 25, 32, 40, 50 мм
|
| Подача среды |
в любой порт
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
| Рабочее давление |
G1/2": -0,95 ÷ 40 Бар
G3/4": -0,95 ÷ 40 Бар
G1": -0,95 ÷ 25 Бар
G1"1/4: -0,95 ÷ 16 Бар
G1"1/2: -0,95 ÷ 16 Бар
G2": -0,95 ÷ 16 Бар
|
| Рабочая среда |
вода, воздух, газ, масло, химические и нефтехимические продукты (для неагрессивных сред)
|
| Схема крана |
L-порт, T-порт
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Характеристики шаровых трехходовых кранов Серий 160, 161
|
| |
|
| Условный проход |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
| Резьба |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
G2" |
| Без управления, "T"-порт |
V160N204 |
V160N205 |
V160N206 |
V160N207 |
V160N208 |
V160N209 |
| Без управления, "L"-порт |
V161N204 |
V161N205 |
V161N206 |
V161N207 |
V161N208 |
V161N209 |
| Вес, кг |
0,6 |
1,1 |
1,6 |
2,4 |
3,4 |
5,5 |
| С рукояткой, "T"-порт |
L160N204 |
L160N205 |
L160N206 |
L160N207 |
L160N208 |
L160N209 |
| С рукояткой, "L"-порт |
L161N204 |
L161N205 |
L161N206 |
L161N207 |
L161N208 |
L161N209 |
| Вес, кг |
0,67 |
1,18 |
1,67 |
2,47 |
3,47 |
5,57 |

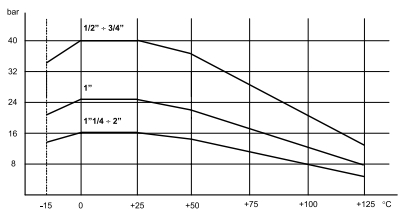

Диаграмма зависимости температуры от давления
|
Схема работы шаровых трехходовых кранов OMAL Серий 160, 161
|
L-порт
Повод среды возможно осуществлять в любой порт
Положение A - соединен порт 3 и порт 1
Положение B - соединен порт 3 и порт 2
|

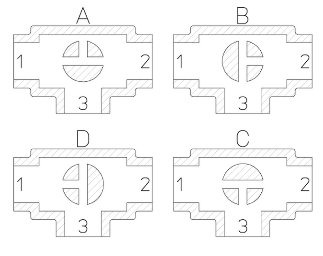

T-порт
Повод среды возможно осуществлять в любой порт
Комбинация заказа AB:
Положение A - соединен порт 1 и порт 2
Положение B - соединен порт 2 и порт 3
Комбинация заказа BС:
Положение B - соединен порт 2 и порт 3
Положение C - соединены все порты 1, 2, 3
Комбинация заказа СD:
Положение C - соединены все порты 1, 2, 3
Положение D - соединен порт 1 и порт 3
Комбинация заказа DA:
Положение D - соединен порт 1 и порт 3
Положение A - соединен порт 1 и порт 2
|
Размеры шаровых кранов Серий 160, 161
|
|
Размер
|
A |
B |
ØC |
ØD |
ØE |
ØF |
G |
H |
| G1/2 |
80 |
40 |
7 |
G1/2 |
38 |
13 |
61 |
46,3 |
| G3/4 |
96 |
48 |
10 |
G3/4 |
48 |
18 |
74 |
53,5 |
| G1 |
113 |
56,5 |
10 |
G1 |
58 |
23 |
88 |
57 |
| G1 1/4 |
130 |
65 |
14 |
G1 1/4 |
67 |
29 |
99 |
74,5 |
| G1 1/2 |
147 |
73,5 |
14 |
G1 1/2 |
78 |
35 |
114 |
79 |
| G2 |
169 |
84,5 |
17 |
G2 |
95 |
44 |
132 |
90,5 |
Кран шаровой OMAL серии 160 (L-порт) с пневматическим приводом
|
|
С пневматическим приводом двустороннего действия
|
С пневматическим приводом одностороннего действия
|
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| D160H004 |
DA015401S |
KCF032430 |
15 / G1/2" |
114 |
124 |
1,3 |
S160H004 |
SR015401S |
KCF032430 |
15 / G1/2" |
221 |
134 |
2,1 |
| D160H005 |
DA030401S |
KCF032439 |
20 / G3/4" |
130 |
144,5 |
2,1 |
S160H005 |
SR030402S |
KCF042372 |
20 / G3/4" |
240 |
154,5 |
3,3 |
| D160H006 |
DA030401S |
KCF032439 |
25 / G1" |
130 |
150,5 |
2,7 |
S160H006 |
SR030402S |
KCF042372 |
25 / G1" |
240 |
160,5 |
3,9 |
| D160K007 |
DA045402S |
KCF042434 |
32 / G1"1/4 |
144 |
168,3 |
3,8 |
S160K007 |
SR045401S |
KCF052013 |
32 / G1"1/4 |
294 |
180,1 |
5,7 |
| D160H008 |
DA060402S |
KCF042434 |
40 / G1"1/2 |
152 |
176 |
5 |
S160H008 |
SR060401S |
KCF052013 |
40 / G1"1/2 |
320 |
202 |
7,8 |
| D160H009 |
DA120401S |
KCF052435 |
50 / G2" |
184 |
218 |
8,4 |
S160H009 |
SR120402S |
KCF071714 |
50 / G2" |
395 |
238 |
13 |
Кран шаровой OMAL серии 161 (T-порт) с пневматическим приводом
|
|
С пневматическим приводом двустороннего действия
|
С пневматическим приводом одностороннего действия
|
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| D161H004 |
DA015401S |
KCF032430 |
15 / G1/2" |
114 |
124 |
1,3 |
S161H004 |
SR015401S |
KCF032430 |
15 / G1/2" |
221 |
134 |
2,1 |
| D161H005 |
DA030401S |
KCF032439 |
20 / G3/4" |
130 |
144,5 |
2,1 |
S161H005 |
SR030402S |
KCF042372 |
20 / G3/4" |
240 |
154,5 |
3,3 |
| D161H006 |
DA030401S |
KCF032439 |
25 / G1" |
130 |
150,5 |
2,7 |
S161H006 |
SR030402S |
KCF042372 |
25 / G1" |
240 |
160,5 |
3,9 |
| D161K007 |
DA045402S |
KCF042434 |
32 / G1"1/4 |
144 |
168,3 |
3,8 |
S161K007 |
SR045401S |
KCF052013 |
32 / G1"1/4 |
294 |
180,1 |
5,7 |
| D161H008 |
DA060402S |
KCF042434 |
40 / G1"1/2 |
152 |
176 |
5 |
S161H008 |
SR060401S |
KCF052013 |
40 / G1"1/2 |
320 |
202 |
7,8 |
| D161H009 |
DA120401S |
KCF052435 |
50 / G2" |
184 |
218 |
8,4 |
S161H009 |
SR120402S |
KCF071714 |
50 / G2" |
395 |
238 |
13 |

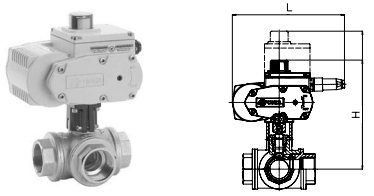

Кран шаровой OMAL серии 160 (L-порт) с электрическим приводом
|
|
С электрическим приводом Откр./Закр.
|
С электрическим позиционером
|
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| C160A5G04 |
EA0035A5C000 |
KCF052011 |
15 / G1/2" |
250 |
106 |
4,2 |
M16016C04 |
AM160002 |
KCF052011 |
15 / G1/2" |
165,8 |
175,5 |
3,5 |
| C160A5G05 |
EA0035A5C000 |
KCF052010 |
20 / G3/4" |
250 |
203 |
4,7 |
C160A5E05* |
EA0035A5C000 |
KCF052010 |
20 / G3/4" |
250 |
267 |
5,5 |
| C160A5G06 |
EA0035A5C000 |
KCF052010 |
25 / G1" |
250 |
209 |
5,2 |
C160A5E06* |
EA0035A5C000 |
KCF052010 |
25 / G1" |
250 |
273 |
6 |
| C160A5G07 |
EA0070A5C000 |
KCF052013 |
32 / G1"1/4 |
250 |
223 |
6 |
C160A5G07* |
EA0070A5C000 |
KCF052013 |
32 / G1"1/4 |
250 |
287 |
6,8 |
| C160A5G08 |
EA0070A5C000 |
KCF052013 |
40 / G1"1/2 |
250 |
236 |
7 |
C160A5G08* |
EA0070A5C000 |
KCF052013 |
40 / G1"1/2 |
250 |
300 |
7,8 |
| C160A5I09 |
EA0130A5C000 |
KCF071714 |
50 / G2" |
280 |
262,5 |
13 |
C160A5I09* |
EA0130A5C000 |
KCF071714 |
50 / G2" |
280 |
326,5 |
13,8 |
Кран шаровой OMAL серии 161 (T-порт) с электрическим приводом
|
|
С электрическим приводом Откр./Закр.
|
С электрическим позиционером
|
| Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
Крепление |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| C161A5G04 |
EA0035A5C000 |
KCF052011 |
15 / G1/2" |
250 |
106 |
4,2 |
M16116C04 |
AM160002 |
KCF052011 |
15 / G1/2" |
165,8 |
175,5 |
3,5 |
| C161A5G05 |
EA0035A5C000 |
KCF052010 |
20 / G3/4" |
250 |
203 |
4,7 |
C161A5E05* |
EA0035A5C000 |
KCF052010 |
20 / G3/4" |
250 |
267 |
5,5 |
| C161A5G06 |
EA0035A5C000 |
KCF052010 |
25 / G1" |
250 |
209 |
5,2 |
C161A5E06* |
EA0035A5C000 |
KCF052010 |
25 / G1" |
250 |
273 |
6 |
| C161A5G07 |
EA0070A5C000 |
KCF052013 |
32 / G1"1/4 |
250 |
223 |
6 |
C161A5G07* |
EA0070A5C000 |
KCF052013 |
32 / G1"1/4 |
250 |
287 |
6,8 |
| C161A5G08 |
EA0070A5C000 |
KCF052013 |
40 / G1"1/2 |
250 |
236 |
7 |
C161A5G08* |
EA0070A5C000 |
KCF052013 |
40 / G1"1/2 |
250 |
300 |
7,8 |
| C161A5I09 |
EA0130A5C000 |
KCF071714 |
50 / G2" |
280 |
262,5 |
13 |
C161A5I09* |
EA0130A5C000 |
KCF071714 |
50 / G2" |
280 |
326,5 |
13,8 |
|
*Позиционер в заказе необходимо указывать дополнительно (см. раздел "Электрический привод Серии EA")
|
|
