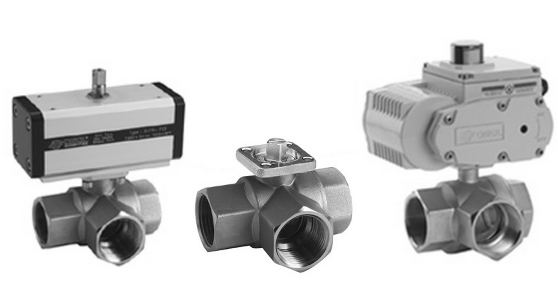

Кран шаровой трехходовой (L-порт) полнопроходной
Серия 153
|
|
Присоединительная резьба: G3/8" ÷ G2"
Рабочее давление крана: -0,95 (вакуум) ÷ 16 бар
|
|
- Подвод только центральный порт
- Широкий диапазон присоединений
- Корпус из латуни с уплотнением PTFE
- Комплектация пневматическим или электрическим приводом
|
|
|
|
|
|
|
|
Описание
шаровых трехходовых
полнопроходных кранов OMAL
Серии 153
|
|
Описание трехходового крана
Серии 153 |
|
|
Паспорт на шаровой трехходовой кран
Серии 153 |
|
|
Таблица совместимости уплотнений крана с различными средами |
 |
Сертификат на шаровые краны OMAL
серии 153 |
|
|
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
Сертификат по ATEX и на соответствие герметичности по EN 12266 |
|
|
|
Трехходовые шаровые краны OMAL серии 153 применяются для переключения потоков жидкости и газов из центрального порта в выходные порты.
Корпус трехходового шарового крана выполнен из высокопрочной латуни. Основное применение серия 153 находит в распределении потоков неагрессивных жидкостей,
питьевой и технической воды, нейтральных газов, совместимых с латунью и уплотнением PTFE, а также в системах подачи сжатого воздуха. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).
Краны серии 153 являются бюджетной версией трехлинейных кранов, поэтому подвод возможно
осуществлять только в центральный порт. Подача различных сред в выходные порты не допускается. Более подробное описание см. ниже.
Шар крана выполнен из латуни и покрывается хромом, что позволяет увеличить коррозионную стойкость и прочность, снизить трение, повысить износостойкость.
Уплотнение штока крана (шток - соединяет шар с приводом) выполнено двумя кольцевыми манжетами из материала FKM (у большинства аналогичных моделей только одно).
Несмотря на невысокую стоимость шаровых кранов, уплотнение шара
выполнено из материала PTFE, стойкого к любым видам агрессивных сред.
Трехходовые шаровые краны серии 153 сертифицированы по нормам ATEX на
применение во взрывоопасной среде. Серия 153 соответствует классу A по
нормам герметичности EN 12266 - полное отсутствие утечек. Такая степень
герметичности позволяет использовать краны на вакууме глубиной до -0,95
бар (95% вакуума). Более подробно ознакомиться с информацией о утечках в
запорной арматуре можно в
приложенной статье.
На кранах всех размеров (G3/8" ÷ G2") присутствует монтажная площадка, выполненная по
стандарту ISO 5211, для соединения пневматического или электрического
привода. Шаровой кран возможно заказать в исполнении с ручкой.
Шаровые краны серии 153 поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие
характеристики шаровых трехходовых кранов Серии 153 (L-порт)
|
|
|
|
Присоединение |
G3/8 ÷ G2 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
|
|
Рабочая температура |
-20°C ÷ +120°C
|
|
Материал |
латунь
|
|
Условный проход, DN |
10, 15,
20, 25, 32, 40, 50 мм
|
|
Группа по ATEX |
II 2 G D c TX
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
|
Рабочее давление |
-0,95 (вакуум) ÷ 16 Бар
|
| Рабочая среда |
вода, воздух, газ, масло, химические и нефтехимические продукты (для неагрессивных сред)
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Характеристики шаровых трехходовых кранов OMAL Серии 153
|
|
|
|
Условн. проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
|
Резьба |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
G2" |
Без управления,
"L"-порт |
V153N203 |
V153N204 |
V153N205 |
V153N206 |
V153N207 |
V153N208 |
V153N209 |
|
Вес, кг |
0,38 |
0,37 |
0,44 |
0,77 |
1,2 |
1,75 |
3,85 |
С рукояткой,
"L"-порт |
L153N203 |
L153N204 |
L153N205 |
L153N206 |
L153N207 |
L153N208 |
L153N209 |
| Вес, кг |
0,45 |
0,44 |
0,51 |
0,84 |
1,27 |
1,82 |
3,92 |

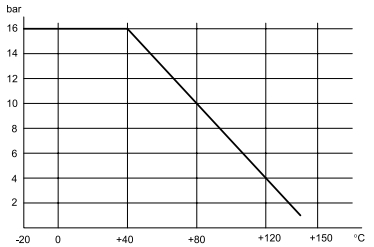

Диаграмма зависимости температуры от давления
|
Схема работы трехлинейных шаровых кранов (L-порт)
|
Повод среды осуществлять только в центральный порт
3
Порты 1 и 2 - выход
Положение A - соединен входной порт 3 и выходной порт 1
Положение B - соединен входной порт 3 и выходной порт 2
|
Размеры шаровых 3-ходовых полнопроходных кранов Серии 153
|
|
Размер |
A |
B |
ØC |
ØD |
E |
F |
ØG |
ØH |
ØL |
ch. M |
N |
P |
Q |
| G3/8 |
69 |
34,5 |
9 |
31,8 |
38,4 |
30,5 |
36 |
36 |
5,5 |
25 |
33 |
G3/8 |
10 |
| G1/2 |
69 |
34,5 |
9 |
31,8 |
38,4 |
30,5 |
36 |
36 |
5,5 |
25 |
33 |
G1/2 |
15 |
| G3/4 |
77 |
38,5 |
9 |
40 |
45,3 |
36,3 |
36 |
36 |
5,5 |
31 |
38 |
G3/4 |
20 |
| G1 |
89 |
44,5 |
9 |
48 |
49,2 |
40,2 |
36 |
36 |
5,5 |
38 |
46 |
G1 |
25 |
| G1 1/4 |
103 |
51,5 |
9 |
60 |
60,5 |
51,5 |
42 |
36/42 |
5,5 |
47 |
54 |
G1 1/4 |
32 |
| G1 1/2 |
114 |
57 |
9 |
70,6 |
67 |
58 |
42 |
36/42 |
5,5 |
54 |
61 |
G1 1/2 |
40 |
| G2 |
134 |
67 |
11 |
86,5 |
76,3 |
65,3 |
46 |
42/50 |
5,5/6,5 |
66 |
73 |
G2 |
50 |
| Таблица крутящих моментов, H*м
|
|
Условный проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
|
PN 0 Бар |
|
|
|
|
|
|
|
|
PN 16 Бар |
4 |
5 |
7 |
10 |
14 |
19 |
27 |
|
PN 25 Бар |
|
|
|
|
|
|
|
|
PN 40 Бар |
|
|
|
|
|
|
|
Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться. |
Кран шаровой OMAL серии 153 с пневматическим приводом
|
|
С пневматическим приводом двустороннего действия |
С пневматическим приводом одностороннего действия |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| D153H003 |
DA008401S |
10 / G3/8" |
70 |
88 |
0,67 |
S153H003 |
SR015401S |
10 / G3/8" |
221 |
110 |
1,58 |
| D153H004 |
DA008401S |
15 / G1/2" |
70 |
88 |
0,66 |
S153H004 |
SR015401S |
15 / G1/2" |
221 |
110 |
1,56 |
| D153H005 |
DA015401S |
20 / G3/4" |
114 |
103,5 |
1,17 |
S153H005 |
SR015401S |
20 / G3/4" |
221 |
117 |
1,72 |
| D153H006 |
DA015401S |
25 / G1" |
114 |
107,5 |
1,5 |
S153H006 |
SR015401S |
25 / G1" |
221 |
121 |
2 |
| D153H007 |
DA030401S |
32 / G1"1/4 |
130 |
131 |
2,2 |
S153H007 |
SR030402S |
32 / G1"1/4 |
240 |
141 |
3,14 |
| D153H008 |
DA030401S |
40 /
G1"1/2 |
130 |
138 |
2,75 |
S153H008 |
SR030402S |
40 /
G1"1/2 |
240 |
149 |
3,68 |
| D153H009 |
DA045402S |
50 / G2" |
144 |
150,7 |
5,1 |
S153H009 |
SR045401S |
50 / G2" |
294 |
162,5 |
5,86 |
Кран шаровой OMAL серии 153 с электрическим приводом
|
|
С электрическим приводом Откр./Закр. |
С электрическим позиционером |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| E15316B03 |
AE160001 |
10 / G3/8" |
158,5 |
149 |
3,1 |
M15316C03 |
AM160002 |
10 / G3/8" |
165,8 |
149 |
3,1 |
| E15316B04 |
AE160001 |
15 / G1/2" |
158,5 |
149 |
3,1 |
M15316C04 |
AM160002 |
15 / G1/2" |
165,8 |
149 |
3,1 |
| C153A5E05 |
EA0035A5C000 |
20 / G3/4" |
250 |
173,3 |
4 |
C153A5E05* |
EA0035A5C000 |
20 / G3/4" |
250 |
237,3 |
4,8 |
|
C153A5E06 |
EA0035A5C000 |
25 / G1" |
250 |
177,2 |
4,4 |
C153A5E06* |
EA0035A5C000 |
25 / G1" |
250 |
241,2 |
5,2 |
| C153A5E07 |
EA0035A5C000 |
32 / G1"1/4 |
250 |
188,5 |
4,8 |
C153A5E07* |
EA0035A5C000 |
32 / G1"1/4 |
250 |
252,5 |
5,6 |
| C153A5E08 |
EA0035A5C000 |
40 /
G1"1/2 |
250 |
195 |
5,4 |
C153A5E08* |
EA0035A5C000 |
40 /
G1"1/2 |
250 |
259 |
6,2 |
| C153A5G09 |
EA0070A5C000 |
50 / G2" |
250 |
202,3 |
7,5 |
C153A5G09* |
EA0070A5C000 |
50 / G2" |
250 |
266,3 |
8,3 |
|
*Позиционер в заказе необходимо указывать дополнительно (см. раздел "Электрический привод Серии EA") |
|
