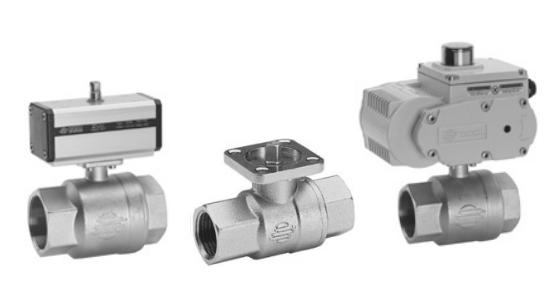

Кран шаровой двухходовой полнопроходной
Серия 101
|
|
Присоединительная резьба: G3/8" ÷ G3"
Рабочее давление крана: -0,95 (вакуум) ÷ 64 бар
|
|
- Высокое рабочее давление
- Корпус из латуни с уплотнением PTFE
- Комплектация пневматическим или электрическим приводом
|
|
|
Принцип работы
шарового крана OMAL
серии 101
|
|
|
Демонстрация ограничения
поворота шара
крана серии 101
с пневмоприводом
двустороннего действия
|
|
|
Принцип работы
крана серии 101
с пневмоприводом
одностороннего действия
с возвратной пружиной
|
|
Описание
шарового двухходового
полнопроходного крана OMAL
Серии 101
|
|
Описание шаровых кранов OMAL
Серии 101 |
|
|
Паспорт на шаровой кран OMAL
Серии 101 |
|
|
Таблица совместимости уплотнений крана с различными средами |
|
|
Сертификат на шаровые краны OMAL
серии 101 |
|
|
Разрешение применения на опасных производственных объектах таможенного союза |
|
|
Сертификат по ATEX и на соответствие герметичности по EN 12266 |
|
|
|
Шаровые
краны OMAL серии 101 отличаются от серии 100 более высоким рабочим
давлением.
Корпус шарового крана выполнен из высокопрочной латуни. Краны OMAL серии 101 применяются при подаче неагрессивных сред, совместимых с латунью и уплотнением PTFE, под высоким давлением.
К примеру, питьевой и технической воды, нейтральных газов, в системах подачи сжатого воздуха. Более подробная информация указана в таблице совместимости уплотнений с различными средами (см. выше).
Шар крана выполнен из латуни и покрыт хромом, что обеспечивает снижение трения, повышение износостойкости, увеличение коррозионной стойкости, высокую прочность.
Уплотнение штока крана (шток - соединяет шар с приводом) выполнено двумя кольцевыми манжетами из материала FKM (у большинства аналогичных моделей только одно).
Несмотря на невысокую стоимость шаровых кранов, уплотнение шара
выполнено из материала PTFE, стойкого к любым видам агрессивных сред.
Шаровые краны серии 101 сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серия 101
соответствует классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,95 бар (95% вакуума).
Более подробно о утечках в запорной арматуре можно почитать в
приложенной статье.
На кранах всех размеров (G3/8" ÷ G3") присутствует монтажная площадка, выполненная по
стандарту ISO 5211, для присоединения пневматического или электрического
привода.
Шаровые краны серии 101 поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.
|
Общие
характеристики шаровых двухходовых полнопроходных кранов Серии 101
|
|
|
|
Присоединение |
G3/8 ÷ G3 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)
|
|
Рабочая температура |
-20°C ÷ +150°C
|
|
Материал крана |
латунь
|
|
Условный проход, DN |
10, 15, 20, 25, 32, 40, 50, 65, 80 мм
|
|
Группа по ATEX |
II 2 G D c TX
|
| Герметичность по EN 12266 |
класс A (отсутствие протечек)
|
|
Рабочее давление |
G3/8" - 64 бар
G1/2" - 64 бар
G3/4" - 50 бар
G1" - 50 бар
G1"1/4 - 40 бар
G1"1/2 - 40 бар
G2" - 25 бар
G2"1/2 - 25 бар
G3" - 25 бар
|
| Рабочая среда |
вода, воздух, газ, вакуум, нефть, нефтехимические продукты (для неагрессивных сред)
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Характеристики шаровых кранов Серии 101
|
|
|
|
Условн. проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN 65 |
DN 80 |
|
Резьба |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1"1/4 |
G1"1/2 |
G2" |
G2"1/2 |
G3" |
|
Без управления |
V101N203 |
V101N204 |
V101N205 |
V101N206 |
V101N207 |
V101N208 |
V101N209 |
V101N210 |
V101N211 |
|
Вес, кг |
0,33 |
0,29 |
0,43 |
0,66 |
1,07 |
1,52 |
2,62 |
3,98 |
6,68 |
|
С ручкой |
L101N203 |
L101N204 |
L101N205 |
L101N206 |
L101N207 |
L101N208 |
L101N209 |
L101N210 |
L101N211 |
| Вес, кг |
0,4 |
0,35 |
0,5 |
0,72 |
1,14 |
1,59 |
2,69 |
4,28 |
6,98 |
Диаграмма зависимости температуры от давления эксплуатации
|
Расходная характеристика шаровых двухходовых кранов Серии 101
|
Размеры шаровых двухходовых полнопроходных кранов серии 101
|
|
Размер |
A |
B |
ØC |
ØD |
E |
F |
ØG |
ØH |
ØL |
ch. M |
N |
| G3/8 |
69 |
34,5 |
9 |
31,8 |
38,5 |
30,5 |
36 |
36 |
5,5 |
25 |
10 |
| G1/2 |
69 |
34,5 |
9 |
31,8 |
38,5 |
30,5 |
36 |
36 |
5,5 |
25 |
15 |
| G3/4 |
77 |
38,5 |
9 |
40 |
45,3 |
36,3 |
36 |
36 |
5,5 |
31 |
20 |
| G1 |
89 |
44,5 |
9 |
48 |
49,2 |
40,2 |
36 |
36 |
5,5 |
38 |
25 |
| G1 1/4 |
103 |
51,5 |
9 |
60 |
60,5 |
51,5 |
42 |
36/42 |
5,5 |
47 |
32 |
| G1 1/2 |
114 |
57 |
9 |
70,6 |
67 |
58 |
42 |
36/42 |
5,5 |
54 |
40 |
| G2 |
134 |
67 |
11 |
88,5 |
76,3 |
65,3 |
46 |
42/50 |
5,5/6,5 |
66 |
50 |
| G2 1/2 |
161 |
80,5 |
14 |
112 |
97 |
83 |
65 |
50/70 |
6,5/8,5 |
84 |
65 |
| G3 |
185 |
92,5 |
14 |
138,4 |
108,5 |
94,5 |
65 |
50/70 |
6,5/8,5 |
98 |
80 |
| Таблица крутящих моментов, H*м
|
|
Условный проход |
DN 10 |
DN 15 |
DN 20 |
DN 25 |
DN 32 |
DN 40 |
DN 50 |
DN65 |
DN80 |
|
PN 0 Бар |
|
|
|
|
|
|
|
|
|
|
PN 16 Бар |
|
|
|
|
|
|
|
|
|
|
PN 25 Бар |
|
|
|
|
|
|
27 |
48 |
79 |
|
PN 40 Бар |
|
|
|
|
14 |
19 |
|
|
|
|
PN 50 Бар |
|
|
7 |
10 |
|
|
|
|
|
|
PN 64Бар |
4 |
5 |
|
|
|
|
|
|
|
Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться. |
Кран шаровой OMAL серии 101 с пневматическим приводом
|
|
|
С пневматическим приводом двустороннего действия |
С пневматическим приводом одностороннего действия |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| D101H003 |
DA008401S |
10 / G3/8" |
70 |
88 |
0,61 |
S101H003 |
SR015401S |
10 / G3/8" |
221 |
110 |
1,52 |
| D101H004 |
DA008401S |
15 / G1/2" |
70 |
88 |
0,559 |
S101H004 |
SR015401S |
15 / G1/2" |
221 |
110 |
1,5 |
| D101H005 |
DA015401S |
20 / G3/4" |
114 |
103,5 |
1,09 |
S101H005 |
SR015401S |
20 / G3/4" |
221 |
117 |
1,64 |
| D101H006 |
DA015401S |
25 / G1" |
114 |
107,5 |
1,33 |
S101H006 |
SR015401S |
25 / G1" |
221 |
121 |
1,88 |
| D101H007 |
DA030401S |
32 / G1"1/4 |
130 |
131 |
2,03 |
S101H007 |
SR030401S |
32 / G1"1/4 |
240 |
141 |
2,97 |
| D101H008 |
DA030401S |
40 /
G1"1/2 |
130 |
138 |
2,45 |
S101H008 |
SR030401S |
40 /
G1"1/2 |
240 |
148 |
3,39 |
| D101H009 |
DA045401S |
50 / G2" |
144 |
150,7 |
4,64 |
S101H009 |
SR045401S |
50 / G2" |
294 |
162,5 |
5,42 |
| D101H010 |
DA090401S |
65 /
G2"1/2 |
168,5 |
180,5 |
6,5 |
S101H010 |
SR090401S |
65 /
G2"1/2 |
357 |
209 |
9,2 |
| D101H011 |
DA120401S |
80 / G3" |
185 |
211 |
10,3 |
S101H011 |
SR120401S |
80 / G3" |
368 |
231 |
14,5 |

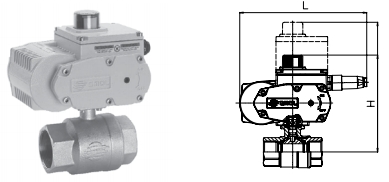

Кран шаровой OMAL серии 101 с электрическим приводом
|
|
|
С электрическим приводом Откр./Закр. |
С электрическим позиционером |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
|
Модель |
Привод |
DN,мм / Резьба |
L, мм |
H, мм |
Масса, кг |
| E10116B03 |
AE160001 |
10 / G3/8" |
158,5 |
146 |
3 |
M10116C03 |
AM160002 |
10 / G3/8" |
165,8 |
146 |
3 |
| E10116B04 |
AE160001 |
15 / G1/2" |
158,5 |
149 |
3 |
M10116C04 |
AM160002 |
15 / G1/2" |
165,8 |
143 |
3 |
| C101A5E05 |
EA0035A5C000 |
20 / G3/4" |
250 |
173,3 |
4 |
M10116C05 |
AM160002 |
20 / G3/4" |
165,8 |
155,8 |
3,2 |
|
C101A5E06 |
EA0035A5C000 |
25 / G1" |
250 |
177,2 |
4,25 |
M10116C06 |
AM160002 |
25 / G1" |
165,8 |
159,6 |
3,4 |
| C101A5E07 |
EA0035A5C000 |
32 / G1"1/4 |
250 |
188,5 |
4,7 |
M101A5E07 |
EA0035A5C000 |
32 / G1"1/4 |
250 |
252,5 |
5,5 |
| C101A5E08 |
EA0035A5C000 |
40 /
G1"1/2 |
250 |
195 |
5,1 |
M101A5E08 |
EA0035A5C000 |
40 /
G1"1/2 |
250 |
259 |
5,9 |
| C101A5G09 |
EA0070A5C000 |
50 / G2" |
250 |
202,3 |
6,2 |
C101A5G09* |
EA0070A5C000 |
50 / G2" |
250 |
266,3 |
7 |
| C101A5I10 |
EA0130A5C000 |
65 /
G2"1/2 |
279,6 |
240,6 |
11,5 |
C101A5I10* |
EA0130A5C000 |
65 /
G2"1/2 |
279,6 |
304,6 |
12,3 |
| C101A5I11 |
EA0130A5C000 |
80 / G3" |
279,6 |
252,1 |
14,1 |
C101A5I11* |
EA0130A5C000 |
80 / G3" |
279,6 |
316,1 |
14,9 |
|
*Позиционер в заказе необходимо указывать дополнительно (см. раздел "Электрический привод Серии EA") |
|
