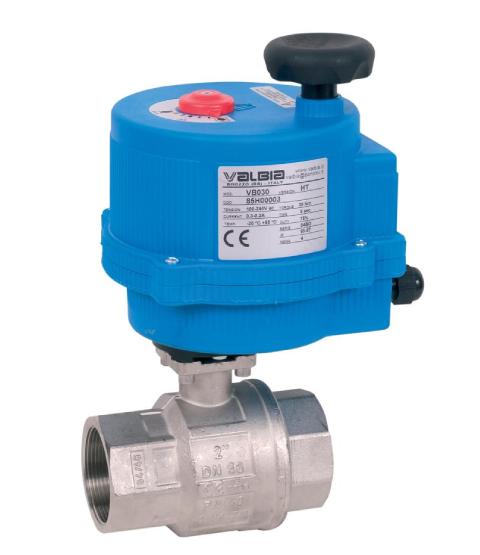

Шаровые краны из латуни с электроприводом. Серия 8E014
|
Шаровой кран с электроприводом Присоединение G1/4 - G4"
|
|
- Разрешение на применение Ростехнадзора
- Различные виды напряжения
- Корпус крана выполнен из никелированной латуни
- Большой выбор размерностей
|
|
|
|
|
|
|
|
|
|
Описание шаровых кранов с электроприводом Серии 8E014
|
|
Паспорт на шаровые краны с электроприводом cерии 8E014
|
|
Просмотр описания электроприводов серии VB
|
|
Сертификат соответствия на шаровые краны серии 2500
|
|
Сертификат соответствия на электропривода серии VB
|
|
Шаровые краны с электроприводами предназначены для автоматического управления потоками жидкостей и газов, с которыми совместимы материалы шаровых кранов. Поворотный электропривод при помощи зубчатых передач передает вращающий момент от электродвигателя к выходному валу. При этом обеспечивается плавная работа привода и большой вращающий момент при невысокой мощности двигателя.
Широкий ряд напряжений, для которых рассчитан привод, позволяет использовать его в самых различных производствах. Таким образом, подавая напряжение на привод, можно управлять потоками жидкостей и газов, имеющих давление до 40 бар и температуру до 160°С. Степень очистки таких потоков ограничивается лишь требованиями, предъявляемыми к шаровому крану.
|
Срок поставки шаровых кранов с электроприводом серии 8E014 составляет от 3 до 10 дней.
Под заказ электропривод поставляется: - с блоком безопасности (батареей); - с позиционером; - в защитном металлическом корпусе; - во взрывозащищенном исполнении.
|
Общие характеристики шаровых кранов с электроприводом серии 8E014:
|
|
|
Действие привода
|
поворотный электропривод
|
Действие крана |
2/2
|
Материалы привода |
корпус – технополимер зубчатая передача – сталь, алюминий, технополимер уплотнения – NBR
|
Материалы крана
|
корпус, патрубок, шар, ось - хромированная латунь уплотнения - NBR, FKM
|
Присоединение привода |
ISO 5211, кабельные вводы PG11
|
Присоединение шарового крана
|
G1/4", G3/8", G1/2", G3/4", G1", G1"1/4, G1"1/2, G2", G2"1/2, G3", G4"
|
Рабочее напряжение привода |
24V AC/DC, 100-240V AC
|
Рабочее давление крана |
0 - 40 бар
|
Рабочая температура привода |
-20°C - 55°C
|
Рабочая температура крана |
-20°C - 160°C
|
Защита от перегрева привода |
во всех моделях
|
Среда шарового крана
|
воздух, вода, газообразные и жидкие среды совместимые с латунью
|
Гарантия |
1 год
|
Срок поставки
|
3 - 10 дней
|
|
Кодировка для заказа шаровых кранов с электроприводом серии 8E014:
|
8E014
|
Серия электропривода с шаровым краном из латуни |
002 |
Напряжение привода для шаровых кранов присоединением G1/4" - G1"1/4: 001 = 12V AC/DC 002 = 24V AC/DC 003 = 110V AC 005 = 220V AC Напряжение привода для шаровых кранов присоединением G1"1/2 - G4": 002 = 24V AC/DC 004 = 100-240V AC
|
-
|
-
|
1/2"
|
Присоединение шарового крана: 1/4 = G1/4" 3/8 = G3/8" 1/2 = G1/2" 3/4 = G3/4" 1 = G1" 1 1/4 = G1"1/4 1 1/2 = G1"1/2 2 = G2" 2 1/2 = G2"1/2 3 = G3" 4 = G4" |
Таблица стандартных моделей шаровых кранов с электроприводом серии 8E014:
|
Стандартные модели шаровых кранов с электроприводом серии 8E014 напряжением 24V AC/DC
|
G1/4" |
G3/8" |
G1/2" |
G3/4" |
G1" |
G1 1/4" |
G1 1/2" |
G2" |
G2 1/2" |
G3" |
G4" |
8E014002-1/4" |
8E014002-3/8" |
8E014002-1/2" |
8E014002-3/4" |
8E014002-1" |
8E014002-1"1/4 |
8E014002-1"1/2 |
8E014002-2" |
8E014002-2"1/2 |
8E014002-3" |
8E014002-4" |
Стандартные модели шаровых кранов с электроприводом серии 8E014 напряжением 220V AC
|
8E014005-1/4" |
8E014005-3/8" |
8E014005-1/2" |
8E014005-3/4" |
8E014005-1" |
8E014005-1"1/4 |
8E014004-1"1/2 |
8E014004-2" |
8E014004-2"1/2 |
8E014004-3" |
8E014004-4" |
Материалы шарового крана серии 2500:
|
Позиция |
Наименование |
Материал |
Количество |
1 |
Корпус |
Латунь UNI EN 12165 CW617N покрытая никелем |
1 |
2 |
Патрубок |
Латунь UNI EN 12165 CW617N покрытая никелем |
1 |
3 |
Шар |
Латунь UNI EN 12165 CW617N покрытая никелем |
1 |
4 |
Уплотнение шара |
PTFE |
2 |
5 |
Уплотнение |
PTFE |
1 |
6 |
Уплотнение оси |
PTFE |
1 |
7 |
Уплотнительное кольцо |
FKM |
2 |
8 |
Уплотнительное кольцо |
FKM |
1 |
9 |
Ось |
Латунь UNI EN 12165 CW617N покрытая никелем |
1 |

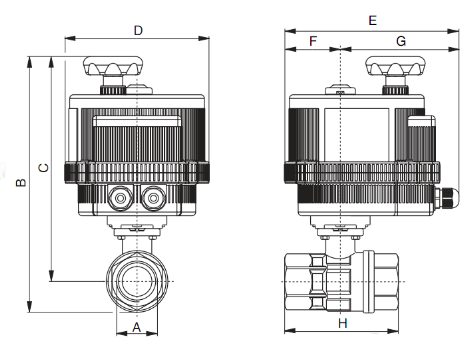

Габаритные размеры шаровых кранов с электроприводом серии 8E014:
|
ДУ (Ø) |
A |
B |
C |
D |
E |
F |
G |
H |
Размерность фланца |
Модель привода |
8 |
G1/4" |
192 |
175 |
123 |
164 |
43 |
121 |
67 |
F03 |
VB015 |
10 |
G3/8" |
192 |
175 |
123 |
164 |
43 |
121 |
67 |
F03 |
VB015 |
15 |
G1/2" |
192 |
175 |
123 |
164 |
43 |
121 |
67 |
F03 |
VB015 |
20 |
G3/4" |
197 |
177 |
123 |
164 |
43 |
121 |
76 |
F03 |
VB015 |
25 |
G1" |
213 |
188 |
123 |
164 |
43 |
121 |
90 |
F03 |
VB015 |
32 |
G1" 1/4 |
221 |
191 |
123 |
164 |
43 |
121 |
102 |
F03 |
VB015 |
40 |
G1" 1/2 |
289 |
252 |
157 |
191 |
61 |
130 |
114 |
F05 |
VB030 |
50 |
G2" |
308 |
262 |
157 |
191 |
61 |
130 |
138 |
F05 |
VB030 |
60 |
G2" 1/2 |
360 |
303 |
185 |
215 |
68 |
147 |
165 |
F07 |
VB060 |
80 |
G3" |
382 |
314 |
185 |
215 |
68 |
147 |
188 |
F07 |
VB060 |
100 |
G4" |
435 |
352 |
211 |
237 |
84 |
153 |
225 |
F07 |
VB110 |
|
