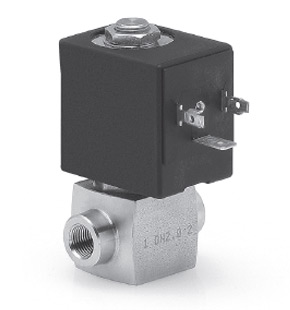

Электромагнитные клапаны из нержавеющей стали AISI316
Распределители прямого действия серии CFB
|
|
Присоединение: резьба G1/8" - G1/2"
Клапана прямого действия работают на давлении близким к 0 бар
Нормально закрытый (Н.З.)
|
|
|
Посмотреть стоимость
и наличие
электромагнитных клапанов из нержавеющей стали
серии CFB
|
|
|
Описание электромагнитных клапанов, серия CFB
|
|
|
Паспорт на электромагнитные клапаны, серия CFB
|
|
|
Сертификат на запорные клапаны, серия CFB
|
Серия CFB AISI316 - это распределители клапанного типа прямого действия. Исполнение из нержавеющей стали для агрессивных сред и жидкостей. Особенность всех клапанов данной серии - длительный срок эксплуатации даже в тяжелых условиях.
Электромагнитные клапаны прямого действия серии CFB из нержавеющей стали, 2/2 Н.З., представляют собой идеальное решение для огромного числа задач с различными средами, в том числе агрессивными и загрязненными.
Применяются для управления потоками инертных и медицинских газов, жидкостей и напитков пищевой промышленности.
При выборе модели учитывайте предельные значения расхода и давления, указанные в приведенных ниже таблицах.
| Тип распределителя |
2/2 Н.З. |
| Действие |
прямого действия, седельного типа
|
| Присоединение |
G1/8" - G1/2" |
| Условный проход |
1,5 - 4 мм
|
| Номинальный расход |
Qn (см. таблицу)
|
| Kv |
0.08 - 0.28
|
| Рабочее давление |
0 ÷ 6 ... 25 бар |
| Рабочая температура |
-10 °C ÷ +140 °C
|
| Рабочая среда |
воздух, вода, другие жидкости и газообразные среды с вязкостью не более 37 сСт (сантистокс) или 5 Е |
| Время срабатывания |
вкл. <15 мс – выкл. <25 мс
|
| Установка |
в любом положении
|
МАТЕРИАЛЫ
|
| Корпус |
нержавеющая сталь 316L |
| Уплотнения |
FKM (EPDM по запросу)
|
| Остальное |
нержавеющая сталь |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
| Напряжение |
12 V DC, 24 V DC - 24V AC 50 Hz, 110 V AC 50/60 Hz, 220/230 V AC 50/60 Hz
|
| Допустимый разброс напряжений |
±5% (DC) - ±10% (AC)
|
| Потребляемая мощность |
19 W (DC) - 15 VA (AC)
|
| Рабочий цикл |
100% непрерывный режим работы
|
| Тип подключения |
DIN 43650 |
| Класс защиты |
IP65 с ответным разъемом 124-8**; температурный класс соленоидов H (до +180°C)
|
|
Рекомендуется использовать фитинги, внутренний диаметр которых больше условного прохода клапана CFB, иначе расход через распределитель станет меньше.
| CFB |
- |
D |
2 |
1 |
A |
- |
W |
X |
- |
B8 |
E |
|
|
| CFB |
СЕРИЯ |
| D |
ДЕЙСТВИЕ:
D = прямое |
| 2 |
КОЛИЧЕСТВО ЛИНИЙ И ФУНКЦИЯ:
2 = 2/2 лин./поз., Н.З. |
| 1 |
ПРИСОЕДИНЕНИЕ:
1 = G1/8
2 = G1/4
3 = G3/8
4 = G1/2
|
| A |
УСЛОВНЫЙ ПРОХОД:
A = 1,5 мм
B = 2 мм
C = 2,5 мм
E = 3 мм
F = 4 мм
|
| W |
МАТЕРИАЛ МЕМБРАНЫ:
W = FKM
E = EPDM (по запросу)
|
| X |
МАТЕРИАЛ КОРПУСА:
X = нержавеющая сталь |
| B8 |
РАЗМЕРЫ СОЛЕНОИДА:
B8 = 30 мм |
| E |
НАПРЯЖЕНИЕ СОЛЕНОИДА:
B = 24V AC 50 Hz
D = 110V AC 50/60 Hz
E = 230V AC 50/60 Hz
2 = 12V DC
3 = 24V DC |
Клапаны прямого действия 2/2 Н.З.
|
Прямое управление клапаном с помощью электромагнита позволяет управлять потоком сжатого воздуха с давлением близким к нулю.
| Модель |
Функция |
Усл. проход ØD, мм |
Kv [м³/ч для воды] |
Давление мин-макс, Бар |
A |
B |
C |
D |
E |
F |
G |
H |
I |
| CFB-D21A-WX |
2/2 Н.З. |
1.5 |
0.08 |
0 ÷ 25 |
71.7 |
59.2 |
21 |
42 |
G1/8 |
15 |
8 |
25 |
29 |
| CFB-D21B-WX |
2/2 Н.З. |
2 |
0.10 |
0 ÷ 22 |
71.7 |
59.2 |
21 |
42 |
G1/8 |
15 |
8 |
25 |
29 |
| CFB-D21C-WX |
2/2 Н.З. |
2.5 |
0.14 |
0 ÷ 15 |
71.7 |
59.2 |
21 |
42 |
G1/8 |
15 |
8 |
25 |
29 |
| CFB-D22B-WX |
2/2 Н.З. |
2 |
0.10 |
0 ÷ 22 |
71.7 |
59.2 |
21 |
42 |
G1/4 |
18 |
8 |
25 |
28 |
| CFB-D22C-WX |
2/2 Н.З. |
2.5 |
0.14 |
0 ÷ 15 |
71.7 |
59.2 |
21 |
42 |
G1/4 |
18 |
8 |
25 |
28 |
| CFB-D22E-WX |
2/2 Н.З. |
3 |
0.18 |
0 ÷ 10 |
71.7 |
59.2 |
21 |
42 |
G1/4 |
18 |
8 |
25 |
28 |
| CFB-D23E-WX |
2/2 Н.З. |
3 |
0.18 |
0 ÷ 10 |
71.7 |
59.2 |
22.5 |
45 |
G3/8 |
23 |
9.5 |
25 |
28 |
| CFB-D23F-WX |
2/2 Н.З. |
4 |
0.28 |
0 ÷ 6 |
71.7 |
59.2 |
22.5 |
45 |
G3/8 |
23 |
9.5 |
25 |
28 |
| CFB-D24E-WX |
2/2 Н.З. |
3 |
0.18 |
0 ÷ 10 |
76.7 |
61.7 |
24.5 |
49 |
G1/2 |
27.5 |
11 |
30 |
31 |
| CFB-D24F-WX |
2/2 Н.З. |
4 |
0.28 |
0 ÷ 6 |
76.7 |
61.7 |
24.5 |
49 |
G1/2 |
27.5 |
11 |
30 |
31 |
Для выбора соленоида используйте таблицу ниже.
Таблица соленоидов для клапанов серии CFB
|
| Модель |
24V AC 50 Hz |
110V AC 50/60 Hz |
220/230V AC 50/60 Hz |
12V DC |
24V DC |
| CFB-D21A-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D21B-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D21C-.WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D22B-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D22C-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D22E-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D23E-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D23F-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D24E-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
| CFB-D24F-WX |
B8B (15VA) |
B8D (15VA) |
B8E (15VA) |
B82 (19W) |
B83 (19W) |
|
