Разъем CS-PM07CB для моделей LRXA4



Разъем CS-PM07CB для модели LRXA4. Серия LR

Электрический разъем для подключения ведомого модуля (7-pin, папа)

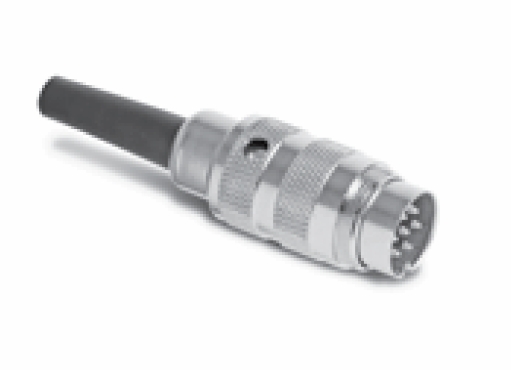

Camozzi. Разъем CS-PM07CB для модели LRXA4. Серия LR

 Разъем CS-PM07CB для подключения ведомого модуля
 к сервораспределителю управления положением цилиндра LRXA4.





















Описание кабелей и разъемов
для серии LR

Просмотр описания в pdf кабелей и разъемов для серии LR

 Просмотр в PFD







Просмотр описания кабелей и разъемов для серии LR в виде книги

 Просмотр в виде книги








Разъем CS-PM07CB для модели LRXA4. Серия LR:



Контакт (провод) Функции Комментарии
1 Питание +24V DC -
2 Питание 0V (GND) -
3 Входной управляющий сигнал
(аналоговый вход)		 Диапазон входного сигнала должен соответствовать диапазону обратной связи.
Позиционирование цилиндра происходит всегда непосредственно в соответствии с этим сигналом.
Поэтому качество сигнала должно быть высоким.
Для примера, система обратной связи имеет длину 300 мм, то пульсация 10 мВ командного сигнала
дает погрешность позиционирования +/-0.3 мм !!
4 Общий провод управляющего сигнала (GND) Контакты 2 и 4 должны быть соединены, если это невозможно напряжение между землями не должно превышать +/- 30V.
5 Общий провод аналогового выхода (GND) Для ведомого, 0-5V соединять с контактом 4
6 Дискретный выход положения 24V DC соединеять с контактом 2
7 Выходной сигнал обратной связи
(аналоговый выход)		 0-10V DC соединять с контактом 2, точность +/- 2%, смещение сигнала примерно 150 мВ.
Не использовать этот сигнал для точных измерений.
