3/3 лин./поз. сервораспределители для регулирования давления

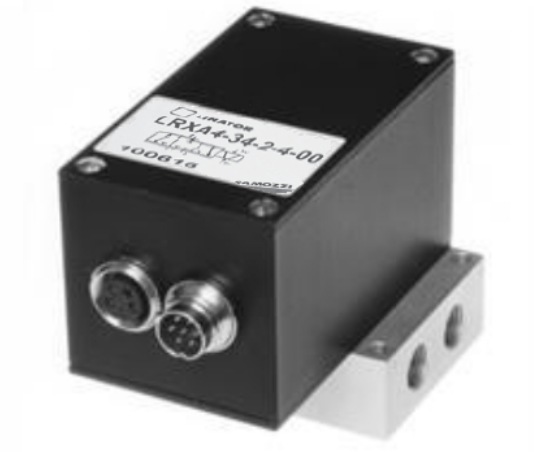

Camozzi. Сервораспределители изменения давления модели LRPA4. Серия LR

- Золотник на базе сервопривода, уплотнение металл по металлу;

- Встроенный датчик давления и ПИД-регулятор;

- Управление расходом с высокой точностью благодаря использованию обратной связи;

- Условный проход 4 мм и 6 мм;

- Наличие разъема для внешнего датчика давления;




























Описание cервораспределителей
изменения давления
моделей LRPA4
серии LR

Просмотр каталога в pdf cервораспределителей изменения давления моделей LRPA4

Просмотр в PFD













Просмотр описания cервораспределителей изменения давления моделей LRPA4 в виде книги

Просмотр в виде книги















Сервораспределители моделей LRPA4 укомплектованы быстродействующей механической частью. Встроенная интеллектуальная система позволяет достичь высокоточных результатов. Устройство включает в себя: 3/3 лин./поз. распределитель, датчик давления, ПИД-регулятор. К распределителю подключаются питание 24 V DC и управляющий аналоговый сигнал. Распределитель имеет два дискретных и один аналоговый выходы.

Распределители моделей LRPA могут использоваться с внешним датчиком давления вместо внутреннего датчика (например, для систем с большими расстояниями между пропорциональным распределителем и датчиком), эта опция позволяет использовать датчики других физических величин (например,силы, скорости, вращающего моментаи т. д.), т.к. датчик используется как сигнал обратной связи. Распределители установлены на плите с присоединением G1/4, имеют разъем для подключения питания и сигналов управления.

Общие характеристики сервораспределителей изменения давления моделей LRPA4:



Входное напряжение

24V DC (пост.тока), +/- 10%, стабилизированный источник питания, макс. потребление 0,8 А

Сигнал управления

0-10В (100 кОм); 0-20 мA (500 Ом); 4-20 мA (500 Ом)

Точность

ошибка не более 0,1% от диапазона регулирования

Дискретный выход

открытый коллектор на землю, максимальная нагрузка 20 мA, НЕТ защиты от перегрузки

Аналоговый выход
(сигнал обратной связи)

0-10V DC, максимальная нагрузка 10мA

Повторяемость

ошибка не более 0,03%

Диапазон частот
(-3дБ, -90°)

при диапазоне +/-100%: не более 70 Гц; при диапазоне +/- 50%: не более 110 Гц

Время переключения:
LRPA4-34 (без нагрузки)
LRPA4-36 (без нагрузки)
LRPA4-34 (1000см3)
LRPA4-36 (1000см3)


от 2,5 до 3,0 Бар - 8 мс; от 2,5 до 2,0 Бар - 13 мс; от 2,5 до 5,0 Бар - 18 мс (*)
от 2,5 до 3,0 Бар - 7 мс; от 2,5 до 2,0 Бар - 9 мс;   от 2,5 до 5,0 Бар - 12 мс (*)
от 2,5 до 3,0 Бар - 50 мс; от 2,5 до 2,0 Бар - 100 мс; от 2,5 до 5,0 Бар - 240 мс (*)
от 2,5 до 3,0 Бар - 35 мс; от 2,5 до 2,0 Бар - 65 мс; от 2,5 до 5,0 Бар - 145 мс (*)
(*) Рабочее давление - 6 Бар

Среда

воздух степенью очистки не менее 5 микрон, с маслом или без

Рабочая температура

0°C - 50°C

Максимальный расход
(полностью открыт)

от 6 Бар до 0 Бар: LRPA4-34 - 550 Нл/мин; LRPA4-36 - 780 Нл/мин
от 6 Бар до 5 Бар: LRPA4-34 - 300 Нл/мин; LRPA4-36 - 450 Нл/мин

Вес

1000 гр.

Линейность

ошибка не более 0,01%

Допустимые утечки

<1% от максимальной величины расхода

Установка

В любом положении

Относит. влажность воздуха

не более 90%

Гарантия

1 год

Кодировка для заказа сервораспределителей изменения давления моделей LRPA4:



L

R

P

A

4

-

3

4

-

2

-

2

-

00



L

Серия
L = пропорциональные сервораспределители
R Технология:
R = вращающийся

P

Версия:
P = изменение давления

A

Электроника:
A = аналоговый
4

Модель:
4 = на плите

-



3

Функция:
3 = 3-х линейный

4

Условный проход:
4 = 4мм.
6 = 6мм.
-



2

Входной электрический сигнал:
2 = 0 - 10 В
3 = 0 - 20 мA
5 = 4 - 20 мA
-



2

Сигнал обратной связи:
2 = 0 - 10 В (внешний)
3 = 0 - 20 мA (внешний)
5 = 4 - 20 мA (внешний)
B = 1 Бар (внутренний)
C = 2,5 Бара (внутренний)
D = 10 Бар (внутренний)
-



00

Разъемы (заказывается отдельно):
CS-PF07CB = разъем
CS-PM04CB = разъем





Пневматическая принципиальная схема сервораспределителей изменения давления моделей LRPA4:



Пневматическая принципиальная схема сервораспределителей изменения давления моделей LRPA4

SV = заданное значение
PV = полученное значение (обратная связь)
B = датчик
PID = ПИД-регулятор







Сервораспределители LRPA4. Пневматический монтаж:

Пневмосоединения должны иметь внутренний диаметр, соответствующий размеру клапанов по предотвращению падения давления:
не менее 4 мм для моделей LRPA4-34,
не менее 6 мм для моделей LRPA4-36.

Для моделей LRPA со встроенным датчиком, выходная трубка должна быть как можно короче (не более 2м).
Распределители имеют заводские установки, оптимальные для замкнутых объемов (без постоянного расхода воздуха) в диапазоне от 0,25 л до 2 л минимум.






Габаритные размеры сервораспределителей изменения давления моделей LRPA4:
Габаритные размеры сервораспределителей изменения давления моделей LRPA4
Габаритные размеры сервораспределителей изменения давления моделей LRPA4


Электрический разъем для внешнего датчика давления модель CS-PM04CB (4-pin, папа):



Контакт (провод) Функция Комментарии
1 Питание датчика +24V DC -
2 Питание 0V (GND) Питание GND соединена в устройстве с GND общего питания
3 Входной сигнал обратной связи 0-10 В или 0-20 мA или 4-20 мA соединяется с контактом 2
4 Не используется -



Электрический разъем для сервораспределителя изменения давления модель CS-PF07CB (7-pin, мама):



Контакт (провод) Функция Комментарии
1 Питание +24V DC -
2 Питание 0V (GND) -
3 Управляющий сигнал (аналоговый вход) 0-10V DC или 0-20 мA или 4-20 мA. Диапазон входного сигнала должен соответствовать диапазону обратной связи.
Давление на выходе повторяет этот сигнал. Сигнал должен быть высокого качества, например, датчик имеет диапазон
измерений 10 Бар, пульсация входного сигнала 10 мВ. В итоге на выходе получаем пульсацию по давлению 10 мБар.
4 Общий провод управляющего сигнала (GND Input) Контакты 4 и 2 должны быть соединены вместе.
Если это невозможно, разность потенциалов между двумя
заземлениям не должна превышать +/- 30 В.
5 Выходной сигнал "ОШИБКА" см. технические характеристики
6 Выходной сигнал "ПРЕДЕЛ" см. технические характеристики
7 Аналоговый выход 0-10V DC соединять с контактом 2, точность +/- 2%, смещение сигнала примерно 150 мВ.
Не использовать этот сигнал для точных измерений. Точность управления намного выше.
