3/3 лин./поз. сервораспределители для регулирования расхода воздуха

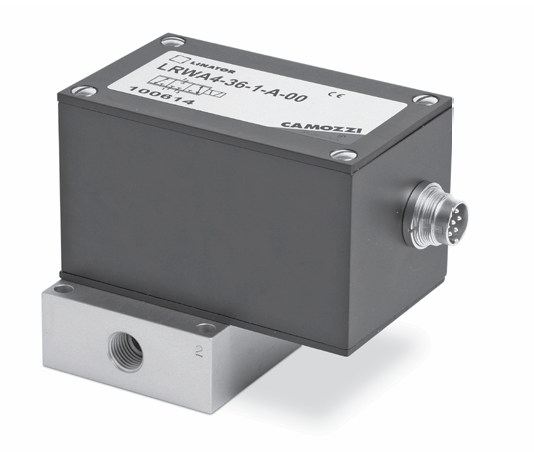

Camozzi. Сервораспределители изменения расхода воздуха моделей LRWA4. Серия LR

- Золотник на базе сервопривода, уплотнение металл по металлу;

- Высокий расход при малых габаритах;

- Управление расходом с высокой точностью благодаря использованию обратной связи;

- Условный проход 4 мм и 6 мм;

- Установка на плите с присоединением G1/4;





















Описание cервораспределителей
изменения расхода воздуха
моделей LRWA4
серии LR

Просмотр каталога в pdf cервораспределителей изменения расхода моделей LRWA2

 Просмотр в PFD







Просмотр описания cервораспределителей изменения расхода моделей LRWA4 в виде книги

 Просмотр в виде книги









Сервораспределители моделей LRWA4 - 3/3 лин./поз. прямого действия с золотниками на базе сервопривода и обратной связью.

Пропорциональные распределители оснащены платой управления и установлены на плиту с присоединением G1/4.
Общие характеристики сервораспределителей изменения расхода моделей LRWA4:



Входное напряжение

24V DC (пост.тока), +/- 10%, стабилизированный источник питания, макс. потребление 0,8 А
Сигнал управления

+/- 10В (100 кОм); 0-10В (100 кОм); 0-20 мA (500 Ом)
Гистерезис

не более 1% от диапазона регулирования

Линейность

не более 1% от диапазона регулирования
Диапазон частот
(-3дБ, -90°)

при диапазоне +/-100%: не более 70 Гц; при диапазоне +/- 50%: не более 110 Гц
Время переключения

от 0 до 100%: приблиз. 5 мс; +/- 100%: приблиз. 7 мс
Рабочее давление

-0,9 до 10 Бар
Рабочая температура

0°C - 50°C
Максимальный расход
(полностью открыт)

от 6 Бар до 0 Бар: LRWA4-34 - 500 Нл/мин; LRWA4-36 - 800 Нл/мин
от 6 Бар до 5 Бар: LRWA4-34 - 350 Нл/мин; LRWA4-36 - 550 Нл/мин
Вес

1000 гр.

Среда

воздух степенью очистки не менее 5 микрон, с маслом или без

Допустимые утечки

<1% от максимальной величины расхода
Установка

В любом положении

Относит. влажность воздуха

не более 90%
Гарантия

1 год

Кодировка для заказа сервораспределителей изменения расхода моделей LRWA4:



L

R

W

A

4

-

3

4

-

1

-

A

-

00



L

 Серия
L = пропорциональные сервораспределители
R Технология:
R = вращающийся

W

Версия:
W = регулирование расхода

A

 Электроника:
A = аналоговый
4

Модель:
4 = на плите

-


3

Функция:
3 = 3-х линейный

4

 Условный проход:
4 = 4мм.
6 = 6мм.
-



1

 Входной электрический сигнал:
1 = +/- 10 В
2 = 0 - 10 В
3 = 0 - 20 мA
4 = +/- 5V
-



A

 Сигнал обратной связи:
A = внутренний декодер
-



00

 Разъем (заказывается отдельно):
CS-PF07CB = разъем





Расходные характеристики сервораспределителей изменения расхода моделей LRWA4:



Расходные характеристики сервораспределителей изменения расхода модели LRWA4
Расход (Нл/мин) от входного сигнала (%)
График A: модели сервораспределителей LRWA4-34 (условный проход 4мм.)
График B: модели сервораспределителей LRWA4-36 (условный проход 6мм.)







Сервораспределители LRWA4. Пневматический монтаж:

Установленные режимы контроля пневматического управления: Режим I и режим II;
Отличия режимов в направлении потока и сигнале управления.
Низкий уровень сигнала (к примеру, если выбран сервораспределитель с управлением 0-10V -  низкий уровень сигнала 0-5V) коммутирует пневматические порты 1-2 (см. график выше).
Высокий уровень сигнала (если выбран сервораспределитель с управлением 0-10V -  высокий уровень сигнала 5-10V) - порты 2-3. (см. график выше).
Режимы III и IV позволяют управлять двумя пневматическими каналами от одного сервораспределителя.

Внутренние диаметры подводящих трубок и фитингов должны соответствовать условному проходу распределителя.
Не менее 4 мм для моделей LRWA4-34 и не менее 6 мм для моделей LRWA4-36.

ТАБЛИЦА ПРИМЕНЕНИЯ РЕЖИМОВ
Модель / Порт 1 2 3
Режим I P (подвод питания) A (выходной порт) R (сброс воздуха)
Режим II R (сброс воздуха) A (выходной порт) P (подвод питания)
Режим III A (выходной порт 1) P (подвод питания) B (выходной порт 2)
Режим IV A (выходной порт 1) R (сброс воздуха) B (выходной порт 2)

Mодели LRWA4-34: LRWA4-34-1-A-00, LRWA4-34-2-A-00, LRWA4-34-3-A-00, LRWA4-34-4-A-00.

Mодели LRWA4-36: LRWA4-36-1-A-00, LRWA4-36-2-A-00, LRWA4-36-3-A-00, LRWA4-36-4-A-00.






Габаритные размеры сервораспределителей изменения расхода моделей LRWA4:
Габаритные размеры сервораспределителей изменения расхода моделей LRWA4
Габаритные размеры сервораспределителей изменения расхода моделей LRWA4


Электрический разъем сервораспределителей изменения расхода моделей LRWA4:



Контакт (провод) Функция Комментарии
1 Питание +24V DC -
2 Питание 0V (GND) Общий провод входного сигнала (GND Input) -
3 Входной сигнал (в зависимости от выбранной модели) -
4 Общий провод входного сигнала (GND Input) Контакты 4 и 2 должны быть соединены вместе.
Если это невозможно, разность потенциалов между двумя
заземлениям не должна превышать +/- 30 В.
5 Не используется -
6 Не используется -
7 Не используется -
