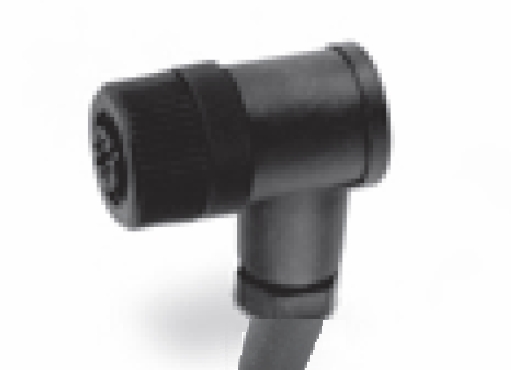

Угловой кабель CS-LR05HB-D500 (0,5м) для моделей LRWA2

Угловой кабель CS-LR05HB-D500 для моделей LRWA2
Длина кабеля 0,5м.
	Угловой кабель CS-LR05HB-D500 для моделей LRWA2

Описание кабелей и разъемов
для серии LR

Просмотр в PFD

Просмотр в виде книги

Угловой кабель CS-LR05HB-D500 для распредлителей изменения расхода моделей LRWA2:

Контакт (провод)	Функция	Комментарии	Цвет кабеля
1	Питание +24V DC		Коричневый
2	Общий провод входного сигнала (GND Input)	Контакты 4 и 2 должны быть соединены вместе. Если это невозможно, разность потенциалов между двумя заземлениям не должна превышать +/- 30 В.	Белый
3	Входной сигнал (в зависимости от выбранной модели)	-	Голубой
4	Питание 0V (GND)	-	Черный
5	Не используется	-	Серый

Доступен

Обычно отгружается в течение:

Угловой кабель CS-LR05HB-D500 для моделей LRWA2
