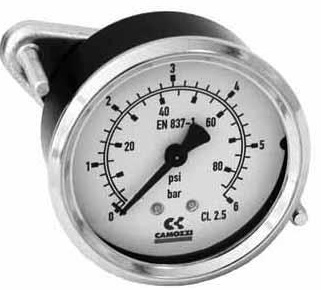

Манометры с монтажной скобой
Модели M043, M053, M063
|
|
Манометры предназначены для измерения давления газообразных и жидких, несильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам.
|
|
|
- Исполнение в соответствии EN 837-1
- Класс точности CL1.6 CL2.5
|
|
|
 |
Описание манометров |
|
|
|
|
|
Конструкция
|
с трубчатой пружиной
|
| Номинальный размер |
40, 50, 63
|
| Исполнения |
осевое панельное с монтажной скобой
|
| Материалы |
корпус для осевого и радиального исполнения - пластик
смотровое окно - пластик
механизм - медный сплавав
циферблат и стрелка - пластик
монтажная скоба и винты - сталь гальванизированная
|
| Рабочая температура |
–40°C ÷ +60°C
|
| Степень защиты |
стандартные - IP42
глицериновые - IP65
|
| Рабочее давление |
постоянное - не более 3/4 от верхнего предела измерений
переменное - не более 2/3 от верхнего предела измерений
верхний предел измерений - кратковременная подача давления
|
|
|
| M |
МАНОМЕТР |
| 043 |
РАЗМЕР
043 = номинальный размер 40
053 = номинальный размер 50
063 = номинальный размер 63 |
| - |
|
| U |
ИСПОЛНЕНИЕ
P = осевое, размер 043; 053; 063
R = радиальное, размер 043; 053; 063
F = панельное с монтажным фланцем, размер 043; 063
U - панельное с монтажной скобой, размер 043; 063 |
| 12 |
ДИАПАЗОН ИЗМЕРЕНИЙ
02,5 = 2,5 бар
04 = 4 бар
06 = 6 бар
10 = 10 бар
12 = 12 бар
16 = 16 бар
25 = 25 бар
40 = 40 бар |
|
= стандарт
V = вакуумметр
G = заполненный глицерином (по запросу) |

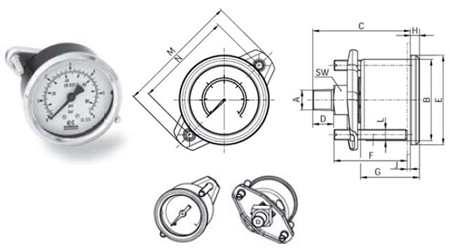

Манометры панельные с монтажной скобой
|
Класс точности CL2,5 (Модели M043 и M053)
Класс точности CL1,6 (Модели M063)
| Размер |
|
Диапазон измерений / Модели манометров |
| Мод. |
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
N |
K |
SW |
J |
10 бар |
16 бар |
| M043-U... |
R1/8 |
Ø39
|
46,5 |
10 |
Ø43 |
35 |
28 |
4,5 |
M5 |
59 |
47 |
40 |
14 |
23 max |
M043-U10 |
M043-U16 |
| M053-U... |
R1/4 |
Ø63
|
54,5 |
13 |
Ø68 |
35 |
32,5 |
3,7 |
M5 |
91 |
78 |
63,5 |
14 |
25 max |
M063-U10 |
M063-U16 |
K - рекомендуемый диаметр отверстия в панели для монтажа манометра
|
