Манометры фланцевые
Модели M043, M053, M063
|
|
Манометры предназначены для измерения давления газообразных и жидких, несильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам.
|
|
|
- Исполнение в соответствии EN 837-1
- Класс точности CL1.6, CL2.5
|
|
|
 |
Описание манометров |
|
|
|
Конструкция
|
с трубчатой пружиной
|
| Номинальный размер |
40, 63
|
| Исполнения |
фланцевое (панельного монтажа)
|
| Материалы |
корпус для осевого и радиального исполнения - пластик
смотровое окно - пластик
механизм - медный сплав
циферблат и стрелка - пластик
фланец и кольцо для панельного исполнения - нержавеющая сталь;
|
| Рабочая температура |
–40°C ÷ +60°C
|
| Степень защиты |
стандартные - IP42
|
| Рабочее давление |
постоянное - не более 3/4 от верхнего предела измерений
переменное - не более 2/3 от верхнего предела измерений
верхний предел измерений - кратковременная подача давления
|
| M |
МАНОМЕТР |
| 043 |
РАЗМЕР
043 = номинальный размер 40
063 = номинальный размер 63 |
| - |
|
| F |
ИСПОЛНЕНИЕ
F = панельное с монтажным фланцем, размер 043; 063 |
| 12 |
ДИАПАЗОН ИЗМЕРЕНИЙ
02,5 = 2,5 бар
04 = 4 бар
06 = 6 бар
10 = 10 бар
12 = 12 бар
16 = 16 бар
25 = 25 бар
40 = 40 бар
|
Класс точности CL2,5 (Модели M043 и M053)
Класс точности CL1,6 (Модели M063)

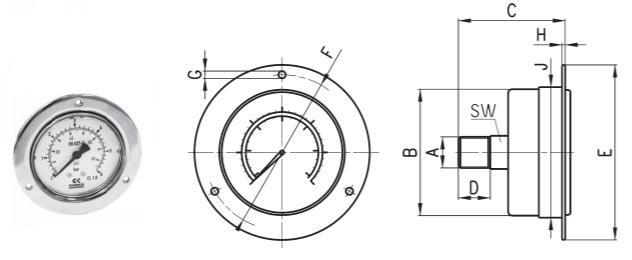

| Размер |
| Модель |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
SW |
| M043-F |
R1/8 |
Ø41
|
38 |
10 |
Ø61 |
51 |
Ø3,6 |
1,2 |
42,5 |
42 |
14 |
| M063-F |
R1/4 |
Ø62
|
49 |
12 |
Ø86 |
75 |
Ø3,6 |
1,2 |
63,5 |
63 |
14 |
| Диапазон измерений / Модели манометров |
| 2,5 бар |
4 бар |
6 бар |
10 бар |
12 бар |
16 бар |
25 бар |
| M043-F02,5 |
M043-F04 |
M043-F06 |
M043-F10 |
M043-F12 |
M043-F16 |
M043-F25 |
| M063-F02,5 |
M063-F04 |
M063-F06 |
M063-F10 |
M063-F12 |
M063-F16 |
M063-F25 |
|
