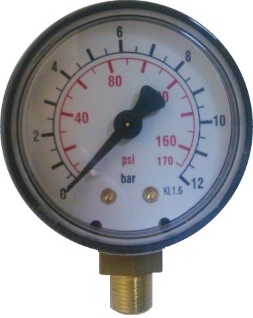

Манометры радиальные
Модели M043, M053, M063
|
|
Манометры предназначены для измерения давления газообразных и жидких, несильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам.
|
|
|
- Исполнение в соответствии EN 837-1
- Класс точности CL1.6, CL2.5
|
|
|
 |
Описание манометров |
|
|
|
Конструкция
|
с трубчатой пружиной
|
| Номинальный размер |
40, 50, 63
|
| Исполнения |
радиальное
|
| Материалы |
корпус для осевого и радиального исполнения - пластик
смотровое окно - пластик
механизм - медный сплав
циферблат и стрелка - пластик
|
| Рабочая температура |
–40°C ÷ +60°C
|
| Степень защиты |
стандартные - IP42
глицериновые - IP65
|
| Рабочее давление |
постоянное - не более 3/4 от верхнего предела измерений
переменное - не более 2/3 от верхнего предела измерений
верхний предел измерений - кратковременная подача давления
|
|
|
| M |
МАНОМЕТР |
| 043 |
РАЗМЕР
043 = номинальный размер 40
053 = номинальный размер 50
063 = номинальный размер 63 |
| - |
|
| R |
ИСПОЛНЕНИЕ
P = осевое, размер 043; 053; 063
R = радиальное, размер 043; 053; 063
F = панельное с монтажным фланцем, размер 043; 063
U - панельное с монтажной скобой, размер 043; 063 |
| 12 |
ДИАПАЗОН ИЗМЕРЕНИЙ
02,5 = 2,5 бар
04 = 4 бар
06 = 6 бар
10 = 10 бар
12 = 12 бар
16 = 16 бар
25 = 25 бар
40 = 40 бар
|
|
= стандарт
G = заполненный глицерином (по запросу) |

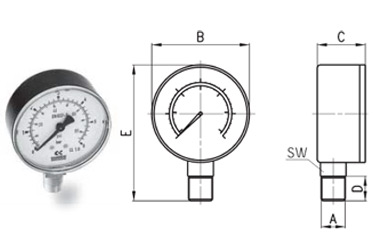

Манометры с радиальным подводом воздуха
|
Класс точности CL2,5 (Модели M043 и M053)
Класс точности CL1,6 (Модели M063)
|
Размер
|
Диапазон измерений / Модели манометров |
| Мод. |
A |
B |
C |
D |
E |
SW |
2,5 бар |
4 бар |
6 бар |
12 бар |
| M043-R |
R1/8 |
Ø39 |
26 |
10 |
57 |
14 |
M043-R02,5 |
M043-R04 |
M043-R06 |
M043-R12 |
| M053-R |
R1/8 |
Ø49 |
27,5 |
10 |
70 |
14 |
M053-R02,5 |
M053-R04 |
M053-R06 |
M053-R12 |
| M063-R |
R1/4 |
Ø62 |
27,5 |
12 |
83 |
14 |
M063-R02,5 |
M063-R04 |
M063-R06 |
M063-R12 |
|
