Маслораспылители
Серия N
|
|
Присоединение: резьба G1/8", G1/4"
прозрачный стакан из технополимера
|
|
|
|
- Присоединительные размеры G1/4 и G1/8;
- Регулировка расхода масла винтом в верхней части корпуса маслораспылителя;
- Заливка масла через заглушку в верхней части корпуса при отключенном давлении;
|
|
Общие характеристики:
|
|
Конструкция
|
ниппельного типа с компенсационным клапаном
|
| Материалы |
латунь, технополимер, NBR
|
| Присоединение |
G1/8, G1/4
|
| Объем масла |
размер 1 = 26 см³
размер 2 = 37 см³
|
|
Масса
|
0.240 кг
|
| Крепление |
вертикально на трубопроводах
|
| Рабочая температура |
-10°C ÷ 50°C
|
| Заполнение маслом |
при отсутствии давления
|
| Масло для распыления |
вязкость от 3°E ÷ 10°E (для уточнения марок масла, пожалуйста, свяжитесь с нашими инженерами)
|
|
Рабочее давление
|
1 ÷ 16 бар
|
|
Номинальный расход
|
см. график
|
| Минимальное потребление воздуха |
при 1 бар = 7,5 Нл/мин
при 6 бар = 11 Нл/мин
|
|
N
|
Серия |
| 2 |
Размер:
1 = малый стакан
2 = стандартный стакан |
|
04
|
Присоединение:
08 = G1/8
04 = G1/4 |
| L |
Маслораспылитель
|
| 00 |
Конструктивное исполнение:
00 = распыление масла
|

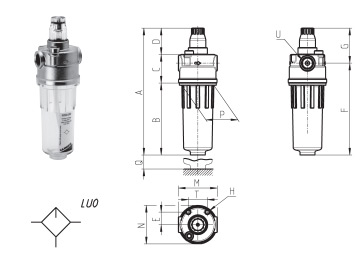

Маслораспылитель, Серия N
|
| Модель |
A |
B |
С |
D |
E |
F |
G |
H |
M |
N |
P |
Q |
T |
U |
| N108-L00 |
122,5 |
59 |
33 |
30,5 |
75,5 |
82 |
40,5 |
M5 |
45 |
44,5 |
38 |
46,5 |
22 |
G1/8 |
| N104-L00 |
122,5 |
59 |
33 |
30,5 |
75,5 |
82 |
40,5 |
M5 |
45 |
44,5 |
38 |
46,5 |
22 |
G1/4 |
| N208-L00 |
146,5 |
83 |
33 |
30,5 |
14,5 |
106 |
40,5 |
M5 |
45 |
44,5 |
38 |
46,5 |
22 |
G1/8 |
| N204-L00 |
146,5 |
83 |
33 |
30,5 |
14,5 |
106 |
40,5 |
M5 |
45 |
44,5 |
38 |
46,5 |
22 |
G1/4 |

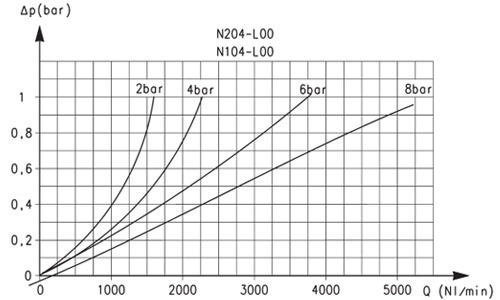

Для Мод. N204-L00 и N104-L00
Δр = Падение давления
Q = Расход |

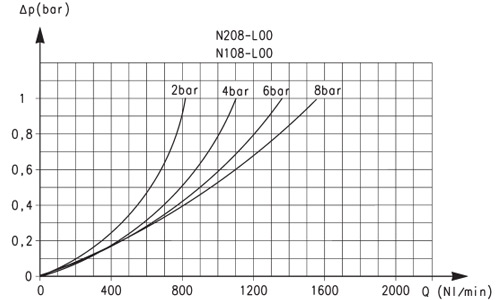

Для Мод. N208-L00 и N108-L00
Δр = Падение давления
Q = Расход
|
|
