Фильтры и коалесцентные фильтры
Серия N
|
|
Присоединение: резьба G1/8", G1/4"
прозрачный стакан из технополимера
|
|
|
|
- Ручной / полуавтоматический клапан слива конденсата
- Присоединительные размеры G1/8, G1/4
- Три вида фильтрующих элементов: 25 микрон, 5 микрон, 0.01 микрон
- Тонкая очистка в системе после магистральных фильтров со степенью фильтрации 25 и 5 микрон
|
Общие характеристики фильтров серии N:
|
|
Конструкция
|
с фильтрующим элементом из HDPE (полиэтилен высокой плотности)
|
| Материалы |
латунь, технополимер, NBR
|
| Присоединение |
G1/8, G1/4
|
| Максимальный объем конденсата |
размер 1 = 11 см³
размер 2 = 28 см³
|
|
Масса
|
0.220 кг
|
| Крепление |
вертикально на трубопроводах
|
| Рабочая температура |
-10°C ÷ 50°C
|
| Фильтрующий элемент |
25 мкм (стандарт); 5 мкм (по запросу); 0.01 мкм
|
| Слив конденсата |
полуавтоматический / ручной
|
|
Рабочее давление
|
0.3 ÷ 16 бар (максимум 10 бар при использовании системы слива конденсата по перепаду давления)
|
| Номинальный расход |
см. график
|
|
N
|
Серия |
| 2 |
Размер
1 = малый стакан
2 = стандартный стакан |
|
04
|
Присоединение:
08 = G1/8
04 = G1/4 |
| F |
Фильтр
|
| 0 |
Фильтрующий элемент:
0 = 25 мкм (стандарт)
1 = 5 мкм
B = 0.01 мкм
|
| 0 |
Слив конденсата:
0 = ручной / полуавтоматический, со сбросом давления
4* = по перепаду давления
5* = автоматический сброс, защитное исполнение
8 = присоединение 1/8, ДУ 3 мм, со сбросом давления
* Только для исполнения со стандартным стаканом
|

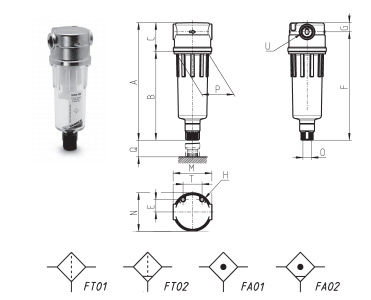

FT01 = фильтр без механизма сброса конденсата, ДУ 3 мм
FT02 = фильтр с ручным / полуавтоматическим сбросом
FA01 = коалесцентный фильтр без механизма сброса конденсата, ДУ 3 мм
FA02 = коалесцентный фильтр с ручным / полуавтоматическим сбросом
| Модель |
A |
B |
C |
E |
F |
G |
H |
M |
O |
P |
Q |
T |
U |
| N108-F00 |
111 |
78 |
33 |
14,5 |
101 |
10 |
M5 |
45 |
G1/8 |
38 |
40 |
22 |
G1/8 |
| N104-F00 |
111 |
78 |
33 |
14,5 |
101 |
10 |
M5 |
45 |
G1/8 |
38 |
40 |
22 |
G1/4 |
| N208-F00 |
135 |
102 |
33 |
14,5 |
125 |
10 |
M5 |
45 |
G1/8 |
38 |
40 |
22 |
G1/8 |
| N204-F00 |
135 |
102 |
33 |
14,5 |
125 |
10 |
M5 |
45 |
G1/8 |
38 |
40 |
22 |
G1/4 |
|
 |

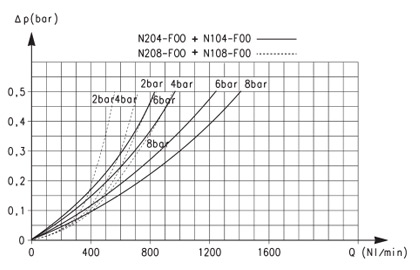

Для Мод. N204-F00 и N104-F00 = ------------
N208-F00 и N108-F00 = - - - - - - -
Δр = Падение давления
Q = Расход |

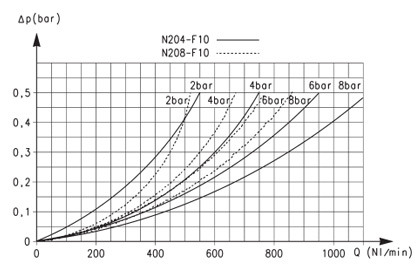

Для Мод. N204-F10 = --------
N208-F10 = - - - - -
Δр = Падение давления
Q = Расход |
|
|

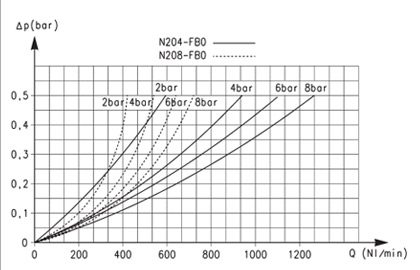

Для Мод. N204-FB0 = --------
N208-FB0 = - - - - -
Δр = Падение давления
Q = Расход |
|
|
