Резьбовые коллекторы. Модели 3043, 3053
|
|
|
Резьбовые соединения. Серия 2000
Резьбовые коллекторы модели 3043, 3053
|
|
Присоединение: 1/4", 3/8", 1/2"
|
|
|
|
|
Описание резьбовых соединений серии 2000
|
|
|
Паспорт на резьбовые соединения серии 2000
|
|
|
Сертификат на резьбовые соединения серии 2000
|
|
Серия резьбовых фитингов 2000 включает прямые, Y-образные, T-образные, и крестообразные соединения с наружной или внутренней резьбой. Присоединение с M5 до G1" (в зависимости от модели фитинга).
Высокое итальянское качество и низкая стоимость выгодно отличают серию 2000, делая одним из лучших предложений на рынке резьбовых фитингов.
|
| Общие характеристики резьбовых соединений серии 2000 |
| |
|
| Материал |
корпус: латунь OT58 покрытая никелем
уплотнение резьбы: отсутствует
|
| Присоединение |
резьба: M5, 1/8", 1/4", 3/8", 1/2", 3/4", 1"
G - трубная цилиндрическая резьба ISO 228 (BSP)
R - трубная коническая резьба ISO 7 (BSPT)
|
| Рабочее давление |
-0,8 бар (вакуум) ÷ 40 бар
|
| Рабочая среда |
сжатый воздух, химические среды совместимые с латунью
|
| Температура эксплуатации |
-40°C ÷ +120°C
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|
Разрез резьбового соединения серии 2000
|

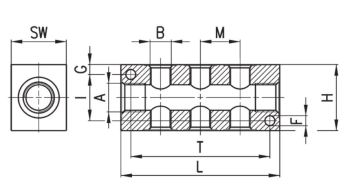

Габаритные размеры и кодировки для заказа резьбовых коллекторов моделей 3043, 3053
|
| Размер |
A
резьба
подвод/выход |
Кол-во
двойных
выходов (В) |
B
резьба
промежуточных
портов |
F |
G |
H |
I |
L |
M |
T |
SW |
Вес (г) |
| Модель |
| 3043 1/4-3D-1/8 |
| 1/4" |
3 |
1/8" |
4,5 |
4,5 |
30 |
21 |
72 |
18 |
63 |
20 |
85 |
| 3043 1/4-4D-1/8 |
| 1/4" |
4 |
1/8" |
4,5 |
4,5 |
30 |
21 |
90 |
18 |
81 |
20 |
107 |
| 3043 1/4-5D-1/8 |
| 1/4" |
5 |
1/8" |
4,5 |
4,5 |
30 |
21 |
108 |
18 |
99 |
20 |
128 |
| 3043 1/4-6D-1/8 |
| 1/4" |
6 |
1/8" |
4,5 |
4,5 |
30 |
21 |
126 |
18 |
117 |
20 |
151 |
| 3043 3/8-3D-1/4 |
| 3/8" |
3 |
1/4" |
5,5 |
6 |
40 |
28 |
92 |
24 |
75 |
25 |
177 |
| 3043 3/8-4D-1/4 |
| 3/8" |
4 |
1/4" |
5,5 |
6 |
40 |
28 |
116 |
24 |
99 |
25 |
224 |
| 3043 3/8-5D-1/4 |
| 3/8" |
5 |
1/4" |
5,5 |
6 |
40 |
28 |
140 |
24 |
123 |
25 |
270 |
| 3043 3/8-6D-1/4 |
| 3/8" |
6 |
1/4" |
5,5 |
6 |
40 |
28 |
164 |
24 |
147 |
25 |
315 |
| 3043 1/2-3D-3/8 |
| 1/2" |
3 |
3/8" |
5,5 |
6,5 |
50 |
37 |
104 |
26 |
85 |
30 |
287 |
| 3043 1/2-4D-3/8 |
| 1/2" |
4 |
3/8" |
5,5 |
6,5 |
50 |
37 |
130 |
26 |
111 |
30 |
356 |
| 3043 1/2-5D-3/8 |
| 1/2" |
5 |
3/8" |
5,5 |
6,5 |
50 |
37 |
156 |
26 |
137 |
30 |
427 |
| 3043 1/2-6D-3/8 |
| 1/2" |
6 |
3/8" |
5,5 |
6,5 |
50 |
37 |
182 |
26 |
163 |
30 |
495 |
|
| Размер |
A
резьба
подвод/выход |
Кол-во
выходов (В) |
B
резьба
промежуточных
портов |
F |
G |
H |
L |
M |
T |
SW |
Вес (г) |
| Модель |
| 3053 1/4-3L-1/8 |
| 1/4" |
3 |
1/8" |
4,5 |
4,5 |
30 |
72 |
18 |
63 |
20 |
92 |
| 3053 1/4-4L-1/8 |
| 1/4" |
4 |
1/8" |
4,5 |
4,5 |
30 |
90 |
18 |
81 |
20 |
116 |
| 3053 1/4-5L-1/8 |
| 1/4" |
5 |
1/8" |
4,5 |
4,5 |
30 |
108 |
18 |
99 |
20 |
140 |
| 3053 1/4-6L-1/8 |
| 1/4" |
6 |
1/8" |
4,5 |
4,5 |
30 |
126 |
18 |
117 |
20 |
164 |
| 3053 3/8-3L-1/4 |
| 3/8" |
3 |
1/4" |
5,5 |
6 |
40 |
92 |
24 |
75 |
25 |
191 |
| 3053 3/8-4L-1/4 |
| 3/8" |
4 |
1/4" |
5,5 |
6 |
40 |
116 |
24 |
99 |
25 |
243 |
| 3053 3/8-5L-1/4 |
| 3/8" |
5 |
1/4" |
5,5 |
6 |
40 |
140 |
24 |
123 |
25 |
294 |
| 3053 3/8-6L-1/4 |
| 3/8" |
6 |
1/4" |
5,5 |
6 |
40 |
164 |
24 |
147 |
25 |
345 |
| 3053 1/2-3L-3/8 |
| 1/2" |
3 |
3/8" |
5,5 |
6,5 |
50 |
104 |
26 |
85 |
30 |
313 |
| 3043 1/2-4L-3/8 |
| 1/2" |
4 |
3/8" |
5,5 |
6,5 |
50 |
130 |
26 |
111 |
30 |
395 |
| 3053 1/2-5L-3/8 |
| 1/2" |
5 |
3/8" |
5,5 |
6,5 |
50 |
156 |
26 |
137 |
30 |
474 |
| 3053 1/2-6L-3/8 |
| 1/2" |
6 |
3/8" |
5,5 |
6,5 |
50 |
182 |
26 |
163 |
30 |
551 |
|
