Резьбовые соединения. Серия 2000
Фитинг модель 2043
|
|
Присоединение: G1/8", G1/4", G3/8", G1/2"
|
|
|
|
|
Описание резьбовых соединений серии 2000
|
|
|
Паспорт на резьбовые соединения серии 2000
|
|
|
Сертификат на резьбовые соединения серии 2000
|
|
Серия резьбовых фитингов 2000 включает прямые, Y-образные, T-образные, и крестообразные соединения с наружной или внутренней резьбой. Присоединение с M5 до G1" (в зависимости от модели фитинга).
Высокое итальянское качество и низкая стоимость выгодно отличают серию 2000, делая одним из лучших предложений на рынке резьбовых фитингов.
|
| Общие характеристики резьбовых соединений серии 2000 |
|
|
| Материал |
корпус: латунь OT58 покрытая никелем
уплотнение резьбы: отсутствует
|
| Присоединение |
резьба: M5, 1/8", 1/4", 3/8", 1/2", 3/4", 1"
G - трубная цилиндрическая резьба ISO 228 (BSP)
R - трубная коническая резьба ISO 7 (BSPT)
|
| Рабочее давление |
-0,8 бар (вакуум) ÷ 40 бар
|
| Рабочая среда |
сжатый воздух, химические среды совместимые с латунью
|
| Температура эксплуатации |
-40°C ÷ +120°C
|
| Гарантия |
1 год
|
| Срок поставки |
в наличии
|

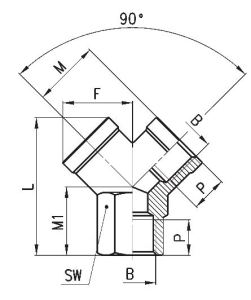

Разрез резьбового соединения серии 2000
|
Габаритные размеры и кодировки для заказа резьбовых фитингов модели 2043
|
| Размер |
B
резьба |
F |
L |
M |
M1 |
P |
SW |
Вес (г) |
| Модель |
| 2043 1/8 |
| G1/8" |
14,5 |
26,5 |
14 |
12 |
8 |
13 |
18 |
| 2043 1/4 |
| G1/4" |
18 |
32 |
17,5 |
14 |
11 |
17 |
32 |
| 2043 3/8 |
| G3/8" |
20,5 |
37 |
19 |
16 |
11,5 |
20 |
44 |
| 2043 1/2 |
| G1/2" |
26,5 |
45 |
24,5 |
19 |
14 |
25 |
84 |
|
