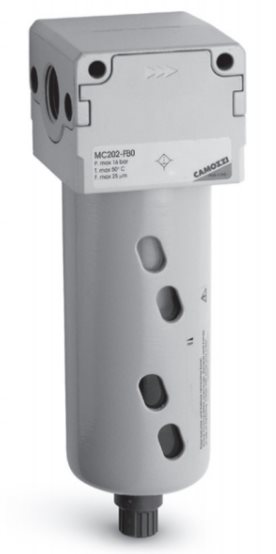

Коалесцентные фильтры. Серия MC
|
|
Присоединение: G1/4", G3/8", G1/2"
Степень фильтрации: 0,01 микрон
|
|
|
- Процент фильтрации 99,99%
- Алюминиевый стакан выполнен с поворотным присоединением
- Сменные фильтрующие элементы
- Автоматический или ручной (полуавтоматический) сброс конденсата
|
|
|
|
Блоки подготовки воздуха Серии MС характеризуются компактным размерами в сочетании с высокой производительностью. Корпус из алюминиевого сплава позволил создать надежный продукт в сочетании с легкостью и прочностью. Визуальный контроль жидкости в стаканах блоков подготовки Серии MC производится через специальные прозрачные окна.
|
|
Для повышения степени фильтрации совместно со стандартными фильтрами центробежного типа используются фильтры коалесцентного типа.
Принцип действия коалесцентных фильтров основан на эффекте коалесценции – слияние мельчайших капель влаги на специальном материале фильтрующего элемента. Коалесцентные фильтры объединяют в себе достоинства фильтров тонкой очистки и систем удаления влаги.
Фильтры предназначены для удаления масляных паров на выходе из компрессора, остаточной влаги и твердых частиц размером до 0.01 мкм , которые невозможно уловить при помощи стандартный центробежных систем степенью фильтрации 25 или 5 микрон. В стандартных фильтрах иное направление потока и другой тип фильтрующего элемента.
|
|
Общие характеристики:
|
|
Конструкция
|
модульная
|
| Порты |
G1/4 - G3/8 - G1/2
|
| Материал |
корпус и стакан - алюминиевый сплав, накладка - технополимер, уплотнения - NBR
|
|
Установка
|
вертикальная в линию, монтаж к поверхности прямой или с помощью дополнительных креплений
|
| Степень фильтрации |
0,01 микрон
|
| Рабочая температура |
-40°C - +50°C при давлении до 10 бар
|
| Рабочее давление |
ручной (полуавтоматический) сброс: 0,3 - 16 бар
сброс по перепаду давления: 0,3 - 10 бар
автоматический сброс: 1,5 - 15 бар (доступен для G3/8 и G1/2)
|
| Номинальный расход |
(см. графики)
|
|
Вес
|
G1/4 - 342гр. G3/8 - 718гр. G1/2 - 688гр.
|
|
Среда
|
сжатый воздух
|
| Гарантия |
1 год (гарантия не распространятся на фильтрующий элемент)
|
| Рекомендации использования |
фильтр должен устанавливаться в систему после фильтров со степенью очистки 25 или 5 мкм.
|
| Фильтрующий элемент |
(см. таблицу ниже)
|
|
|
Кодировка для заказа фильтров серии MC:
|
|
MC
|
Серия |
| 2 |
Размер:
1 = G1/4"
2 = G3/8" - G1/2" |
|
02
|
Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"
|
|
-
|
|
| F |
Фильтр
|
|
B
|
Cтепень фильтрации:
B - степень фильтрации фильтра 0,01 микрон
|
|
0
|
Вид сброса конденсата:
0 - ручной, полуавтоматический (сброс конденсата при давлении менее 0,3 бар)
3 - автоматический, сброс конденсата при достижении максимального уровня (только для моделей MC238, MC202)
4 - по перепаду давления (только для G1/4")
5 - по перепаду давления, защитное исполнение (порт сброса - резьба G1/8")
8 - ручной (порт сброса - резьба G1/8", требуется заказать шаровой кран для сброса конденсата)
|
Принцип работы фильтров серии MC
|
Корректная работа фильтров коалесцентного типа возможна при условии предварительной очистки воздуха фильтрами более грубой очистки центробежного типа.
Воздух поступает непосредственно внутрь фильтрующего элемента, который состоит из нескольких слоев из различных материалов, внешняя металлическая сетка удерживает эти слои под гидравлическими ударами, обусловленными поступлением сжатого воздуха. Рис. Корректная работа фильтров коалесцентного типа возможна при условии предварительной очистки воздуха фильтрами более грубой очистки центробежного типа.

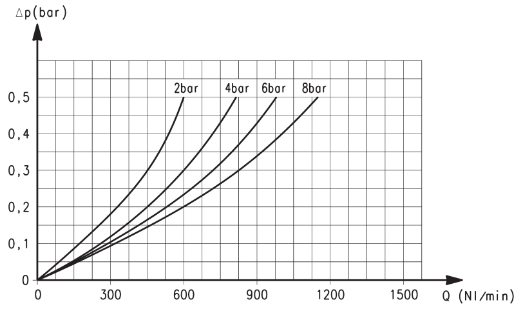

Расходные характеристики коалесцентных фильтров модели MС104
|
| Mодели: MC104-FB0, MC104-FB4, MC104-FB5, MC104-FB8 |
|
| ΔP - перепад давления (бар) |
|
Расходные характеристики коалесцентных фильтров модели MС238, MC202
|
Mодели:
резьба G3/8" - MC238-FB0, MC238-FB3, MC238-FB5, MC238-FB8
резьба G1/2" - MC202-FB0, MC202-FB3, MC202-FB5, MC202-FB8 |
|
| ΔP - перепад давления (бар) |
|
Габаритные размеры коалесцентных фильтров серии MC:
|
| Модель |
A |
B |
С |
E |
F |
G |
H |
M |
N |
O |
P |
Q |
T |
U |
| MC104-FB0 |
143 |
102 |
41 |
11 |
126,5 |
16,5 |
4 |
45 |
45 |
G1/8" |
37 |
58 |
35 |
G1/4" |
MC238-FB0
MC202-FB0 |
184 |
133 |
51 |
14 |
163 |
21 |
5 |
62 |
60 |
G1/8" |
53 |
72 |
46 |
G3/8"
G1/2" |
Фильтрующие элементы для фильтров серии MС:
|
|
Модель фильтра
|
Кодировка фильтрующего элемента Camozzi
|
MC104-FB0
MC104-FB4
MC104-FB5
MC104-FB8 |
MX1-F10 (0,01 микрон)
|
MC238-FB0
MC238-FB3
MC238-FB5
MC238-FB8 |
MX2-F10 (0,01 микрон)
|
MC202-FB0
MC202-FB3
MC202-FB5
MC202-FB8 |
MX2-F10 (0,01 микрон)
|
|
