Фильтр-регуляторы. Серия MC.
|
|
Присоединение G1/4 - G3/8 - G1/2
|
|
|
- Объединенная конструкция регулятора давления и фильтра;
- Высокая пропускная способность и низкий перепад давления;
- Алюминиевый стакан выполнен с поворотным присоединением;
- Сменные фильтрующие элементы;
- Автоматический или ручной (полуавтоматический) сброс конденсата;
|
|
Фильтр-регулятор MC104
|
|
Просмотр модели в 3D |
Фильтр-регулятор MC238
|
|
Просмотр модели в 3D |
Фильтр-регулятор MC202
|
|
Просмотр модели в 3D |
Описание серии MC
|
|
Просмотр в PFD |
|
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Сертификат
фильтр-регуляторов
серии MC |
|
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
|
|
Блоки подготовки воздуха Серии MС характеризуются компактным размерами в сочетании с высокой производительностью. Корпус из алюминиевого сплава позволил создать надежный продукт в сочетании с легкостью и прочностью. Визуальный контроль жидкости в стаканах блоков подготовки Серии MC производится через специальные прозрачные окна.
|
|
Блоки подготовки Серии MС могут поставляться не только отдельными компонентами, но и собранными блоками. Такое решения гарантированно экономит время инсталляции, уменьшает габариты и затраты. Обратитесь к нашим менеджерам для индивидуального подбора блока подготовки воздуха Cерии MС.
|
Общие характеристики фильтр-регулятора серии MC:
|
|
Конструкция
|
модульная
|
| Порты |
G1/4 - G3/8 - G1/2
|
| Материал |
корпус и стакан - алюминиевый сплав, накладка - технополимер, уплотнения - NBR
|
|
Установка
|
вертикальная в линию, монтаж к поверхности прямой или с помощью дополнительных креплений
|
| Диапазоны регулировки давления |
0,5-10 бар
0-2 бар (только для G1/4)
0-4 бар
0,5-7 бар (только для G1/4)
|
| Присоединение для манометра |
Все модели - G1/8
|
| Степень фильтрации |
25 микрон (стандартная)
5 микрон (повышенная)
|
| Рабочая температура |
-20°C - +50°C, при сухом воздухе до -40°C
|
| Рабочее давление |
ручной (полуавтоматический) сброс: 0,3 - 16 бар
сброс по перепаду давления: 0,3 - 10 бар
автоматический сброс: 1,5 - 15 бар (доступен для G3/8 и G1/2)
|
| Номинальный расход |
(см. графики)
|
|
Вес
|
G1/4 - 443гр. G3/8 - 948гр. G1/2 - 928гр.
|
|
Среда
|
сжатый воздух
|
| Гарантия |
1 год (гарантия не распространятся на фильтрующий элемент)
|
| Рекомендации использования |
перед фильтром 5мкр. устанавливать фильтр 25мкр.
|
| Фильтрующий элемент |
(см. таблицу ниже)
|
|
|
Кодировка для заказа фильтр-регулятора серии MC
|
|
MC
|
Серия |
| 2 |
Размер:
1 = G1/4"
2 = G3/8" - G1/2" |
|
02
|
Присоединение:
04 = 1/4"
38 = 3/8"
02 = 1/2"
|
|
-
|
|
| D |
Фильтр-регулятор
|
|
0
|
Cтепень фильтрации:
0 - степень фильтрации фильтра 25 микрон
1 - степень фильтрации фильтра 5 микрон
|
|
0
|
Вид сброса конденсата:
0 - ручной, полуавтоматический (сброс конденсата при давлении менее 0,3 бар)
3 - автоматический, сброс конденсата при достижении максимального уровня (только для моделей MC238, MC202)
5 - по перепаду давления (порт сброса - резьба G1/8")
8 - ручной (порт сброса - резьба G1/8", требуется заказать шаровый кран для сброса конденсата)
|
| - |
|
|
-
|
Диапазон изменения давлений регулятора:
- 0,5-10 бар
2 - 0-2 бар (только для G1/4)
4 - 0-4 бар
7 - 0,5-7 бар (только для G1/4)
|

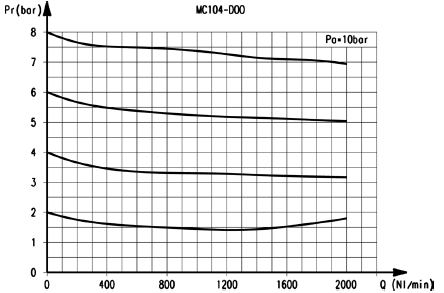

Расходные характеристики фильтр-регуляторов модели MС104
|
|
| ΔP - перепад давления (бар) |
| Mодели: MC104-D00, MC104-D05, MC104-D08, MC104-D10, MC104-D15, MC104-D18. |
|

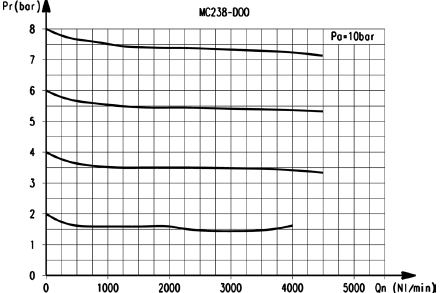

Расходные характеристики фильтр-регуляторов модели MС238
|
|
| ΔP - перепад давления (бар) |
| Mодели: MC238-D00, MC238-D03, MC238-D05, MC238-D08, MC238-D10, MC238-D11, MC238-D15, MC238-D18. |
|

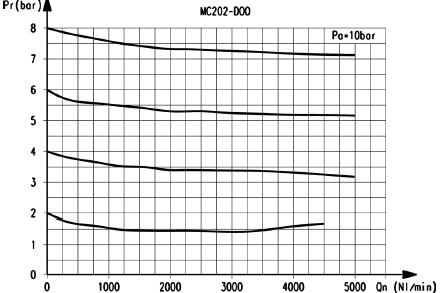

Расходные характеристики фильтр-регуляторов модели MС202
|
|
| ΔP - перепад давления (бар) |
| Mодели: MC202-D00, MC202-D03, MC202-D05, MC202-D08, MC202-D10, MC202-D13, MC202-D15, MC202-D18. |
|

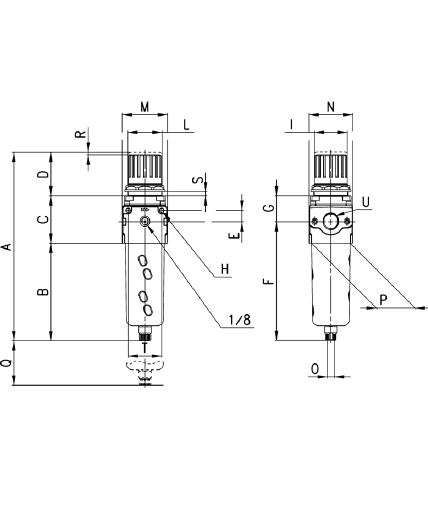

Габаритные размеры фильтр-регуляторов серии MC
|
| Модель |
A |
B |
С |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
| MC104-D00 |
190,5 |
102 |
52 |
38 |
11 |
126,5 |
27,5 |
4 |
28 |
30X1,5 |
45 |
45 |
G1/8" |
37 |
58 |
3 |
0,6 |
35 |
G1/4" |
MC238-D00
MC202-D00 |
256,5 |
133 |
64 |
59 |
14 |
162 |
35 |
5 |
45 |
47X1,5 |
62 |
59 |
G1/8" |
53 |
72 |
3,5 |
0,9 |
46 |
G3/8"
G1/2" |
Фильтрующие элементы для фильтр-регуляторов серии MС
|
|
Модель
фильтр-регулятора
|
Кодировка фильтрующего элемента Camozzi
|
MC104-D00
MC104-D05
MC104-D08 |
C104-F20/1 (25 микрон)
|
MC104-D10
MC104-D15
MC104-D18 |
C104-F21/3 (5 микрон)
|
MC238-D00
MC238-D03
MC238-D05
MC238-D08 |
C238-F11/3 (25 микрон)
|
MC238-D10
MC238-D13
MC238-D15
MC238-D18 |
C238-F12/3 (5 микрон)
|
MC202-D00
MC202-D03
MC202-D05
MC202-D08 |
C238-F11/3 (25 микрон)
|
MC202-D10
MC202-D13
MC202-D15
MC202-D18 |
C238-F12/3 (5 микрон)
|
|
