Реле давления, вакуума. Серия SWDN



Электронный датчик давления/вакуума. Серия SWDN

Диапазон на избыточное давление: 0 ÷ 10 бар
Диапазон на вакуум: -1 ÷ 1 бар
Дискретные выходы: 2 шт. (изменяемые Н.O./ Н.З.)

Датчик давления/вакуума серии SWDN

- Цифровой дисплей

- Два отдельных программируемых выхода датчика

- Защита выходов от короткого замыкания

- Изменяемые точки переключения и гистерезис

- Степень защиты IP65

- Индикаторы состояния выходов

- Невысокая стоимость

Посмотреть стоимость
реле давлений



Просмотреть цены на реле давления





Электронное реле
давления (вакуума)
Серия SWDN

Просмотр модели электронного реле давления (вакуума) серии SWDN в 3D

 Просмотр модели в 3D



Описание
электронных реле
серии SWDN



Просмотр каталога в pdf серии SWDN

 Просмотр описания реле давления/вакуума серии SWDN
Просмотр цены
(нажмите на рубль)

Скачать модель электронного реле давления (вакуума) серии SWDN в формате IGES

 Скачать модель в IGES

Просмотр паспорта реле давления/вакуума серии SWDN

 Паспорт на реле давления/вакуума серии SWDN


Скачать чертеж электронного реле давления (вакуума) серии SWDN в формате DWG

 Скачать чертеж в DWG






Реле серии SWDN - это лучшее предложение на нашем рынке при автоматизации пневматических систем в нише бюджетных электронных датчиков с дисплеем.

Серия SWDN является полноценным настраиваемым электронным реле при стоимости электронного показывающего датчика.

Реле давления/вакуума состоит из двух отдельных выходов, каждый из которых может быть настроен как Н.З. (нормально закрытый контакт), или Н.О. (нормально открытый контакт).
Выходы датчика защищены от короткого замыкания. В датчике присутствует возможность смещения нулевой точки, а также ограничения отображения на дисплее минимального или максимального давления/вакуума.

Серия SWDN поставляется в двух модификациях:
Модели SWDN-P10 на избыточное давление (0-10 бар);
Модели SWDN-V00 на вакуум (-1÷1 бар).

Для заказа доступны модификации датчиков с дополнительным аналоговым выходом (1-5V DC) или более бюджетная версия только с двумя дискретными выходами.

Для обеспечения степени защиты датчика IP65 применяется специальная трубка с фильтром.

Реле давления модели SWDN поддерживаются в наличии на складе в Москве.
Общие характеристики реле серии SWDN

Тип датчика давления/вакуума

электронный с поликарбонатным прямоугольным корпусом

Пневматический порт

наружная резьба - G1/8"; внутренняя резьба - M5
Степень защиты

IP65
Температура

Режим работы: 0 ÷ 50°C
Хранение: -20 ÷ 60°C

Среда

сжатый воздух, некоррозийные, негорючие газы

Дисплей

3-цифровой дисплей с мембранной клавиатурой для настройки значений

Индикация

встроенные светодиодные индикаторы, отображающие состояние переключения
Электрическое соединение

4-полюсный разъем M8 или кабель длиной 2 метра



Технические характеристики электронных датчиков серии SWDN

Модели

Вакуум - SWDN-V01-...

Давление - SWDN-P10-...
Номинальный диапазон давления -1 ÷ +1 бар

0 ÷ 10 бар
Кратковременное допустимое давление 3 бара

15 бар

Напряжение питания 12 - 24V DC (постоянного тока) ± 10%
Потребляемый ток ≤ 55 мА
Дискретные выходы датчика

2 выхода с открытым коллектором
настройка каждого из выходов Н.З. или Н.О.
максимальный ток нагрузки 80 мА
максимальное напряжение питания 24 VDC постоянного тока
остаточное напряжение ≤ 1 В (при токе нагрузки 80 мА)

Повторяемость (выход датчика) ≤ ± 0.2% от полной шкалы
Защита выхода от короткого замыкания присутствует во всех моделях
Аналоговый выход ОПЦИЯ (см. кодировку)
1 - 5 V DC (постоянного тока)
Выводной провод маслостойкий кабель
сечение проводов - 0.15 мм2
Гарантия 1 год
Вес

67гр. (с 2-метровым выводным проводом)
35 гр. (со штыревым разъемом)
Срок поставки в наличии, при отсутствии на складе 21-30 дней



Кодировка для заказа датчиков давления/вакуума серии SWDN


SWDN

-

P10

-

P3

-

2


SWDN

 Серия датчиков давления

-

 -

P10

 Диапазон измерения:
V01 = от -1 бара до 1 бара
P10 = от 0 бар до 10 бар

-

 -

P3

 Выходные сигналы:
P3 = 2 PNP-выхода + 1 аналоговый выход 1-5VDC (датчик в данном исполнении поставляется только с 5-жильным кабелем)
P4 = 2 PNP-выхода

-

 -

2

 Тип электрического соединения:
2 = Кабель длиной 2 метра
M = 4-х штырьковый разъем M8


Модели датчиков давления/вакуума серии SWDN
  2 дискретных + 1 аналоговый выход
кабель 2м.		 2 дискретных выхода
кабель 2м.		 2 дискретных выхода
разъем M8
Вакуум
-1 ÷ +1 бар		 SWDN-V01-P3-2 SWDN-V01-P4-2 SWDN-V01-P4-M
Давление
0 ÷ 10 бар		 SWDN-P10-P3-2 SWDN-P10-P4-2 SWDN-P10-P4-M

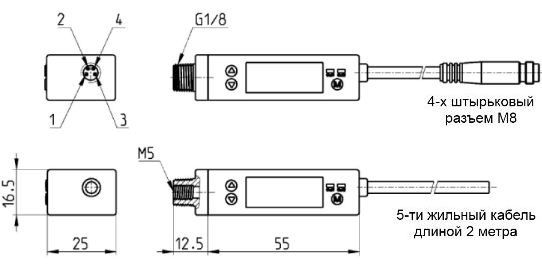

Габаритные размеры датчиков давления SWDN

Габаритные размеры датчиков давления SWDN

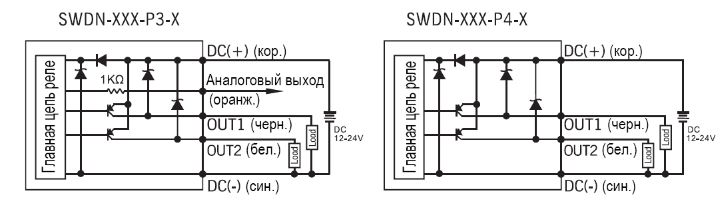

Электрическая схема подключения датчиков SWDN

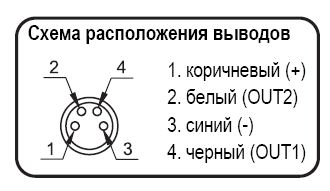

Электрическая схема подключения датчиков SWDN


Электрическая схема подключения датчиков SWDN


Описание панели управления


Описание панели управления серии SWDN

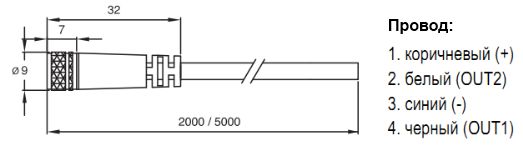

Удлинитель для разъема M8

Датчики серии SWDN с промышленным разъемом M8 имеют провод длиной 300мм. Для увеличения длины провода используется ответный разъем с кабелем 2 или 5 метров.
CS-DF04EG-E200 - ответный разъем M8 с кабелем 2м.
CS-DF04EG-E500 - ответный разъем M8 с кабелем 5м.

Удлинитель для разъема M8


Описание основных настроек реле серии SWDN

Описание основоных настроек реле серии SWDN
