Компактные вакуумные эжекторы
Серия VEM
|
|
Вакуумные эжекторы со встроенными распределителями и вакуумным реле, которые управляют вакуумированием и сбросом. Не требуют внешних распределителей.
|
|
|
|
- Очень компактны и обладают малым весом
- Модульное исполнение - простота установки
- Легкое управление уровнем вакуума с помощью встроенного вакуумного реле
|
| Одно из наиболее важных свойств компактных эжекторов Серии VEM - сверхкомпактность. Компактность и малая масса позволяют устанавливать эти эжекторы на подвижных частях системы, например, на промышленных роботах, захватных головках. |
|
|
|
 |
Описание компактных вакуумных эжекторов, Серия VEM |
|
|
|
Описание
|
- корпус из анодированного алюминия
- функция клапана, управляющего вакуумированием: нормально открытый (вакуумирование при отсутствии управляющего сигнала);
нормально закрытый (вакуумирование при наличии управляющего сигнала)
- клапан отпускания: нормально закрытый (отпускание детали при наличии сигнала), встроенный глушитель и обратный клапан
|
| Опции |
возможность установки на монтажную плиту
|
|
|
| VE |
СЕРИЯ:
VE = вакуумный эжектор |
| M |
ВЕРСИЯ:
M = компактный, мини |
| - |
|
| 05 |
ДИАМЕТР СОПЛА:
05 = 0,5 мм
07 = 0,7 мм
10 = 1,0 мм |
| C |
ФУНКЦИЯ КЛАПАНА:
C = Н.З. (вакуумирование при наличии управляющего сигнала)
A = Н.О. (вакуумирование при отсутствии управляющего сигнала) |
| 2 |
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН:
2 = с предохранительным клапаном |
| - |
|
| VE |
ИСПОЛНЕНИЕ:
VE = без системы энергосбережения, с электронным реле вакуума |

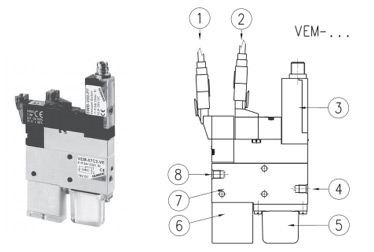

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
1 = клапан вакуумирования
2 = клапан разгерметизации
3 = реле вакуума
4 = вход для вакуума
5 = фильтр
6 = глушитель
7 = корпус
8 = подвод сжатого воздуха
|

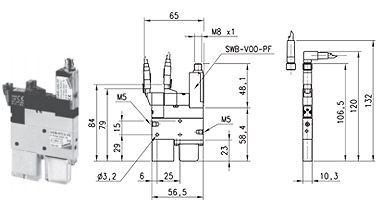

РАЗМЕРЫ
|
| Мод. |
ø сопла (мм) |
Глубина вакуума (%) |
Максимальная произв-ть (л/мин) |
Максимальная произв-ть (м3/ч) |
Потреб-е воздуха (Нл/мин) |
Потреб-е воздуха (м3 /ч) |
Потреб-е воздуха с предохр. клап. (л/мин) |
Уров.шума раб. реж. (дБ(A)) |
Уров.шума холост. реж. (дБ(A)) |
Оптимальное раб. давл. (бар) |
Вес (кг) |
Диапазон раб. t |
| VEM-05 |
0,5 |
85 |
6 |
0,4 |
13 |
0,8 |
26 |
62 |
62 |
4,5 |
0,08 |
0 ÷ 45°C |
| VEM-07 |
0,7 |
85 |
12 |
0,7 |
21 |
1,3 |
26 |
67 |
70 |
4,5 |
0,08 |
0 ÷ 45°C |
| VEM-10 |
1 |
85 |
23 |
1,4 |
46 |
2,8 |
26 |
73 |
76 |
4,5 |
0,08 |
0 ÷ 45°C |

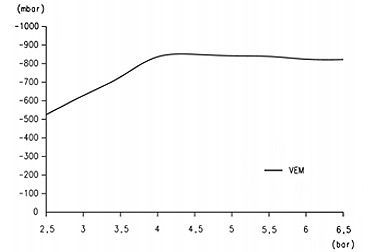

Зависимость макс. глубины вакуума от входного давления
|

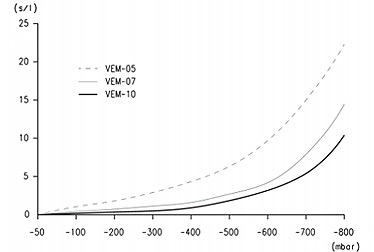

Время создания вакуума в одном литре объема
при различной глубине вакуума
|

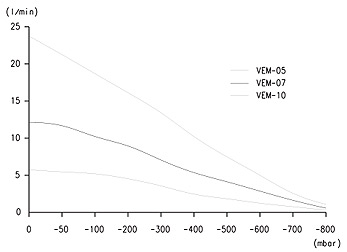

Зависимость производительности от глубины вакуума
|

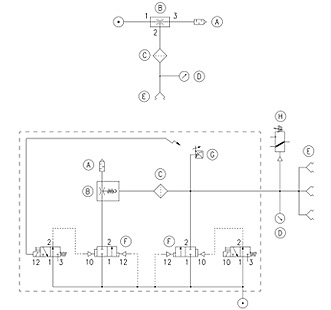

A = глушитель
B = эжектор
C = вакуумный фильтр
D = вакуумметр
E = вакуумная присоска
F = клапан 2/2
G = настраиваемый датчик давления с внутренним сигналом
H = настраиваемый датчик давления с наружным сигналом
|
Компактные вакуумные эжекторы Серия VEM
|
| Мод. |
| VEM-05C2-VE |
| VEM-05A2-VE |
| VEM-07C2-VE |
| VEM-07A2-VE |
| VEM-010C2-VE |
| VEM-10A2-VE |
| Мод. |
Описание |
Цвет |
L = Длина кабеля |
Фиксация кабеля |
| 121-803 |
изолированный кабель |
черный |
300 мм |
опрессовка |
| 121-806 |
изолированный кабель |
черный |
600 мм |
опрессовка |
| 121-810 |
изолированный кабель |
черный |
1000 мм |
опрессовка |
| 121-830 |
изолированный кабель |
черный |
3000 мм |
опрессовка |

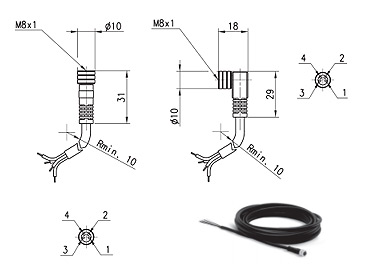

Кабель с 4-х контактным разъемом М8
|
Неэкранированный кабель с оболочкой из полиуретана. Класс защиты IP65
| Мод. |
Вид подключения |
Длина кабеля |
| CS-DF04EG-E200 |
прямой |
2 м |
| CS-DF04EG-E500 |
прямой |
5 м |
| CS-DR04EG-E200 |
угловой, 90° |
2 м |
| CS-DR04EG-E500 |
угловой, 90° |
5 м |
|
Вакуум
