Компактные вакуумные эжекторы
Серия VEC
|
|
Вакуумные генераторы со встроенными распределителями, разрешающими вакуумирование и сброс, вакуумным реле. Не требуют внешних распределителей
|
|
|
|
- Широкий диапазон размеров сопел для широкого круга задач
- Модульность для упрощения установки
- Доступны модели с автоматической системой экономии сжатого воздуха для уменьшения затрат по эксплуатации
- Контроль уровня вакуума с помощью встроенного реле вакуума с цифровым дисплеем
- Возможность поставки с интегрированной системой энергосбережения
|
| Вакуумные генераторы со встроенными распределителями, разрешающими вакуумирование и сброс, вакуумным реле. Не требуют внешних распределителей. Обычно используются в полностью автоматизированных транспортных системах. |
|
|
|
 |
Описание компактных вакуумных эжекторов, Серия VEC |
|
|
|
Описание
|
- корпус из анодированного алюминия
- функция клапан, управляющего вакуумированием: нормально открытый (вакуумирование при отсутствии управляющего сигнала);
нормально закрытый (вакуумирование при наличии управляющего сигнала)
- клапан отпускания: нормально закрытый (отпускание детали при наличии сигнала), встроенный глушитель и обратный клапан
|
| Исполнения |
- встроенное электронное реле вакуума
- система экономии сжатого воздуха
|
|
|
| VE |
СЕРИЯ:
VE = вакуумный эжектор |
| C |
ВЕРСИЯ:
C = компактный |
| - |
|
| 05 |
ДИАМЕТР СОПЛА:
10 = 1,0 мм
15 = 1,5 мм
20 = 2,0 мм
25 = 2,5 мм |
| C |
ФУНКЦИЯ КЛАПАНА:
C = Н.З. (вакуумирование при наличии управляющего сигнала)
A = Н.О. (вакуумирование при отсутствии управляющего сигнала) |
| 2 |
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН:
2 = с предохранительным клапаном |
| - |
|
| RD |
ИСПОЛНЕНИЕ:
RD = c системой энергосбережения и цифровым реле вакуума (с дисплеем)*
RE = c системой энергосбережения и электронным реле вакуума*
VD = без системы энергосбережения, с цифровым реле вакуума (с дисплеем)
VE = без системы энергосбережения, с электронным реле вакуума
* поставка с разъемами и кабелями |

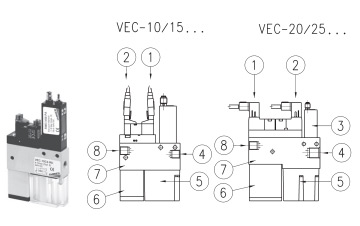

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
1 = клапан вакуумирования
2 = клапан отпускания
3 = реле вакуума
4 = вход для вакуума
5 = фильтр
6 = глушитель
7 = корпус
8 = подвод сжатого воздуха
|
РАЗМЕРЫ
|
| Мод. |
ø сопла (мм) |
Глубина вакуума (%) |
Максимальная произв-ть (л/мин) |
Максимальная произв-ть (м3/ч) |
Потреб-е воздуха (Нл/мин) |
Потреб-е воздуха (м3 /ч) |
Потреб-е воздуха с предохр. клап. (л/мин) |
Уров.шума раб. реж. (дБ(A)) |
Уров.шума холост. реж. (дБ(A)) |
Оптимальное раб. давл. (бар) |
Вес (кг) |
Диапазон раб. t |
| VEC-10 |
1 |
85 |
37 |
2,2 |
53 |
3,2 |
200 |
66 |
68 |
5 |
0,275 |
0 ÷ 45°C |
| VEC-15 |
1 ,5 |
85 |
65 |
3,9 |
117 |
7 |
200 |
68 |
68 |
5 |
0,275 |
0 ÷ 45°C |
| VEC-20 |
2 |
85 |
116 |
7 |
190 |
11,4 |
200 |
78 |
78 |
5-6 |
0,275 |
0 ÷ 45°C |
| VEC-25 |
2,5 |
85 |
161 |
9,7 |
310 |
18,6 |
200 |
82 |
82 |
5-6 |
0,275 |
0 ÷ 45°C |
Автоматическая система экономии сжатого воздуха
|
|
При захвате объекта и вакуумировании, эжектор остается включенным до тех пор, пока не будет достигнута требуемая глубина вакуума. При достижении необходимого вакуума эжектор выключается. Эжектор остается выключенным, пока величина вакуума не уменьшиться на величину гистерезиса реле (в это время не расходуется сжатый воздух). Когда глубина вакуума уменьшается до указанного значения эжектор включается, пока снова не будет достигнута требуемая глубина вакуума.
|
 |
| Мод. |
|
| VEC-10/15-A |
A = версия Н.О. |
| VEC-10/15-C |
C = версия Н.З. |
| VEC-20/25-A |
A = версия Н.О. |
| VEC-20/25-C |
C = версия Н.З. |
Примечание: Компактные эжекторы с системой энергосбережения поставляются с разъемами и кабелями.
|
* Время вакуумирования - время, необходимое эжектору для достижения давления вакуума -600 мБар
** Расход воздуха (л/цикл) = потребление воздуха (л/мин)хвремя вкл. вакуума (мин)(105/60) x 5 (105 / 60) x 0,05
*** Количество циклов в день(цикл/день) = 8 ч x 3600 с = 28.800/20 сек. за цикл = 1440 циклов x 2 раб. смены = 2880 циклов
|
 |
| Параметры |
Без системы экономии |
С системой экономии |
| Мод. |
VEC-15C2-VE |
VEC-15C2-RE |
| Потребление воздуха, л/мин |
105 |
105 |
| Время перемещения, с |
5 |
5 |
| Время вакуумирования -600 мБар, с* |
0,05 |
0,05 |
| Время включения вакуума, с |
5 |
0,05 |
| Потребление сжатого воздуха, л/цикл** |
8,8 |
0,087 |
| Время цикла, с |
20 |
20 |
| Количество циклов в день *** |
2880 |
2880 |
| Потребление сжатого воздуха в день, л |
25,361 |
250 |
L/c - расход воздуха
t - время
В этом примере система энергосбережения сохраняет около 99% энергии, затрачиваемой компрессором из сети.
Зависимость максимальной глубины вакуума от входного давления
|

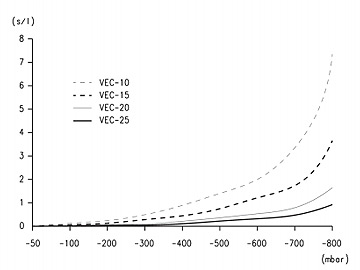

Время создания вакуума в одном литре объема при различной глубине вакуума
|

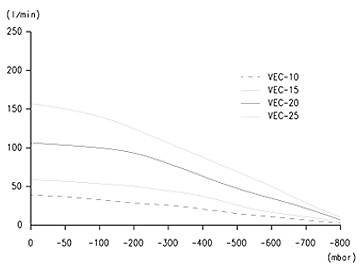

Зависимость производительности от глубины вакуума
|
|

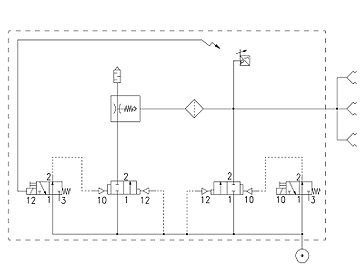

VEC-..C2-RD - VEC-..C2-RE
|

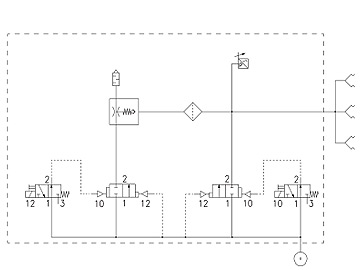

VEC-..C2-VD - VEC-..C2-VE
|

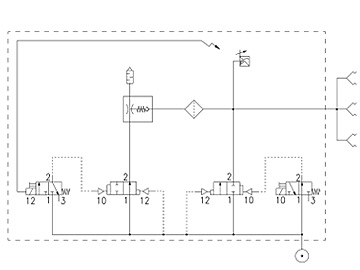

VEC-..A2-RD - VEC-..A2-RE
|
VEC-..A2-VD - VEC-..A2-VE
|

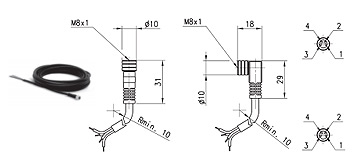

Разъем Мод. 121-8.. для Мод. VEC-10 и VEC-15
|
| Мод. |
Описание |
Цвет |
L = Длина кабеля |
Фиксация кабеля |
| 121-803 |
изолированный кабель |
черный |
300 мм |
опрессовка |
| 121-806 |
изолированный кабель |
черный |
600 мм |
опрессовка |
| 121-810 |
изолированный кабель |
черный |
1000 мм |
опрессовка |
| 121-830 |
изолированный кабель |
черный |
3000 мм |
опрессовка |
Разъем Мод. 126-... (по DIN 43650)
|
Межосевое расстояние 8 мм. Для Мод. VEC-20 и VEC-25
| Мод. |
Описание |
Цвет |
Рабочее напряжение |
L = Длина кабеля |
Фиксация кабеля |
Момент затяжки |
| 126-850-1 |
изолированный кабель, без электроники |
черный |
- |
1000 мм |
- |
0,3 Нм |
| 126-800 |
разъем, без электроники |
черный |
- |
- |
PG7 |
0,3 Нм |
| 126-701 |
разъем с варистором и светодиодом |
прозрачный |
24 V AC/DC |
- |
PG7 |
0,3 Нм |
Кабель с 4-х контактным разъемом М8
|
Неэкранированный кабель с оболочкой из полиуретана.
Класс защиты IP65
| Мод. |
Вид подключения |
Длина кабеля |
| CS-DF04EG-E200 |
прямой |
2 м |
| CS-DF04EG-E500 |
прямой |
5 м |
| CS-DR04EG-E200 |
угловой, 90º |
2 м |
| CS-DR04EG-E500 |
угловой, 90º |
5 м |
|
