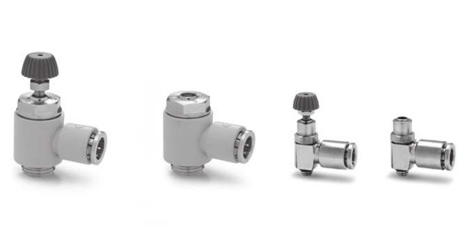

Пневмодроссели. Серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO
|
|
|
Пневмодроссели
Серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO
|
|
Пневмодроссели с обратным клапаном и без с серьгами из латуни (М5) и технополимера (G1/8, G1/4, G3/8)
Присоединения: М5, G1/8, G1/4, G3/8
|
|
|
Посмотреть стоимость
и наличие
пневмодроссели, серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO
|
|
|
Описание пневмодросселей, серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO
|
|
|
Паспорт на пневмодроссели, серия GSCU, GMCU, GSVU GSCO, GMCO, GMVU
|
|
|
Сертификат на пневмодроссели, серия PSCU, PMCU, PSVU, PMVU, PSCO, PMCO
|
Пневмодроссели с обратным клапаном и без обладают малыми размерами, что позволяет устанавливать их непосредственно на распределители или цилиндры. Ассортимент фитингов позволяет получить дроссель подходящий практически под любую систему в зависимости от имеющейся трубки.
Все модели поставляются в комплекте с серьгой.
|
|
| Конструкция |
игольчатого типа
|
| Группа |
пневмодроссели с обратным клапаном и без него |
| Материалы |
корпус, регулировочный винт - нержавеющая сталь (М5), никелированная латунь (G1/8, G1/4, G3/8); втулка - латунь; цанга - никелированная латунь; серьга - никелированная латунь (М5), технополимер (G1/8, G1/4, G3/8); ручка - технополимер; уплотнения - NBR
|
| Крепление |
резьбовое соединение |
| Присоединение |
М5, G1/8, G1/4, G3/8
|
| Установка |
в любом положении |
| Рабочая температура |
0°C ÷ 60°C (сухой воздух -20°C)
|
| Рабочее давление |
1 ÷ 10 бар
|
| Номинальное давление |
6 бар
|
| Номинальный расход |
см. график
|
| Условный проход |
М5 = 1,5 мм; G1/8 = 2 мм; G1/4 = 4 мм; G3/8 = 7 мм
|
| Рабочее тело |
фильтрованный воздух
|

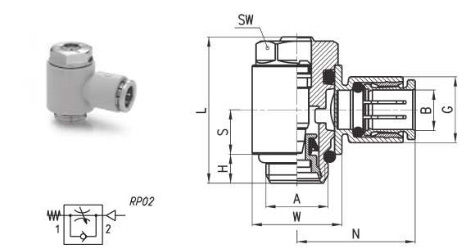

Пневмодроссели, cерия PSCU
|
Пневмодроссели с обратным клапаном для монтажа на цилиндрах
Регулировка - отверткой
Присоединение: M5, G1/8, G1/4 и G3/8
| Модель |
A |
B |
G |
H |
L |
N |
S |
W |
SW |
| PSCU 602-М5-4 |
M5 |
4 |
8,6 |
3,5 |
21,5 |
18 |
5,7 |
8 |
8 |
| PSCU 602-М5-6 |
M5 |
6 |
10,4 |
3,5 |
21,5 |
19 |
5,7 |
8 |
8 |
| PSCU 604-1/8-4 |
G1/8 |
4 |
11,6 |
5 |
27 |
21 |
7,75 |
14 |
12 |
| PSCU 604-1/8-6 |
G1/8 |
6 |
11,6 |
5 |
27 |
21 |
7,75 |
14 |
12 |
| PSCU 604-1/8-8 |
G1/4 |
8 |
13,9 |
5 |
27 |
22,5 |
7,75 |
14 |
12 |
| PSCU 606-1/4-6 |
G1/4 |
6 |
13,9 |
6 |
30,5 |
24,5 |
9,25 |
18,6 |
15 |
| PSCU 606-1/4-8 |
G1/4 |
8 |
13,9 |
6 |
30,5 |
24,5 |
9,25 |
18,6 |
15 |
| PSCU 606-1/4-10 |
G1/4 |
10 |
16,1 |
6 |
30,5 |
27 |
9,25 |
18,6 |
15 |
| PSCU 608-3/8-10 |
G1/4 |
10 |
20,2 |
7 |
36,5 |
29 |
11 |
22 |
18 |
| PSCU 608-3/8-10 |
G1/4 |
12 |
20,2 |
7 |
36,5 |
29 |
11 |
22 |
18 |

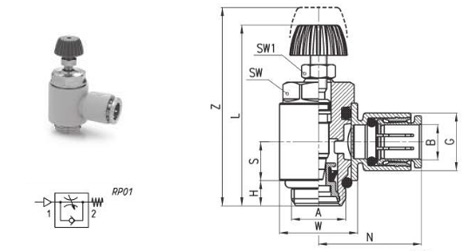

Пневмодроссели, cерия PMVU
|
Пневмодроссели с обратным клапаном для монтажа на распределителях
Регулировка - винтом
Присоединение: M5, G1/8, G1/4 и G3/8
| Модель |
A |
B |
G |
H |
L |
N |
S |
W |
SW |
SW1 |
Z |
| PMVU 702-М5-4 |
M5 |
4 |
8,6 |
3,5 |
31 |
18 |
5,7 |
8 |
8 |
5.5 |
35 |
| PMVU 702-М5-6 |
M5 |
6 |
10,4 |
3,5 |
31 |
19 |
5,7 |
8 |
8 |
5,5 |
35 |
| PMVU 704-1/8-4 |
G1/8 |
4 |
11,6 |
5 |
36,5 |
21 |
7,75 |
14 |
12 |
7 |
42,5 |
| PMVU 704-1/8-6 |
G1/8 |
6 |
11,6 |
5 |
36,5 |
21 |
7,75 |
14 |
12 |
7 |
42,5 |
| PMVU 704-1/8-8 |
G1/8 |
8 |
13,9 |
5 |
36,5 |
22,5 |
7,75 |
14 |
12 |
7 |
42,5 |
| PMVU 706-1/4-6 |
G1/4 |
6 |
13,9 |
6 |
42 |
24,5 |
9,25 |
18,6 |
15 |
7 |
48 |
| PMVU 706-1/4-8 |
G1/4 |
8 |
13,9 |
6 |
42 |
24,5 |
9,25 |
18,6 |
15 |
7 |
48 |
| PMVU 706-1/4-10 |
G1/4 |
10 |
16,1 |
6 |
42 |
27 |
9,25 |
18,6 |
15 |
7 |
48 |
| PMVU 708-3/8-10 |
G3/8 |
10 |
20,2 |
7 |
48,5 |
29 |
11 |
22 |
18 |
10 |
56,5 |
| PMVU 708-3/8-12 |
G3/8 |
12 |
20,2 |
7 |
48,5 |
29 |
11 |
22 |
18 |
10 |
56,5 |
Пневмодроссели, cерия PSCO
|
Пневмодроссели без обратного клапана
Регулировка - отверткой
Присоединение: M5, G1/8, G1/4 и G3/8
| Модель |
A |
B |
G |
H |
L |
N |
S |
W |
SW |
| PSCO 602-М5-4 |
M5 |
4 |
8,6 |
3,5 |
21,5 |
18 |
5,7 |
8 |
8 |
| PSCO 602-М5-6 |
M5 |
6 |
10,4 |
3,5 |
21,5 |
19 |
5,7 |
8 |
8 |
| PSCO 604-1/8-4 |
G1/8 |
4 |
11,6 |
5 |
27 |
21 |
7,75 |
14 |
12 |
| PSCO 604-1/8-6 |
G1/8 |
6 |
11,6 |
5 |
27 |
21 |
7,75 |
14 |
12 |
| PSCO 604-1/8-8 |
G1/8 |
8 |
13,9 |
5 |
27 |
22,5 |
7,75 |
14 |
12 |
| PSCO 606-1/4-6 |
G1/4 |
6 |
13,9 |
6 |
30,5 |
24,5 |
9,25 |
18,6 |
15 |
| PSCO 606-1/4-8 |
G1/4 |
8 |
13,9 |
6 |
30,5 |
24,5 |
9,25 |
18,6 |
15 |
| PSCO 606-1/4-10 |
G1/4 |
10 |
16,1 |
6 |
30,5 |
27 |
9,25 |
18,6 |
15 |
| PSCO 608-3/8-10 |
G3/8 |
10 |
20,2 |
7 |
36,5 |
29 |
11 |
22 |
18 |
| PSCO 608-3/8-12 |
G3/8 |
12 |
20,2 |
7 |
36,5 |
29 |
11 |
22 |
18 |
Пневмодроссели, cерия PMCO
|
Пневмодроссели без обратного клапана
Регулировка - винтом
Присоединение: M5, G1/8, G1/4 и G3/8
| Модель |
A |
B |
G |
H |
L |
N |
S |
W |
SW |
SW1 |
Z |
| PMCO 702-М5-4 |
M5 |
4 |
8,6 |
3,5 |
31 |
18 |
5,7 |
8 |
8 |
5,5 |
35 |
| PMCO 702-М5-6 |
M5 |
6 |
10,4 |
3,5 |
31 |
19 |
5,7 |
8 |
8 |
5,5 |
35 |
| PMCO 704-1/8-4 |
G1/8 |
4 |
11,6 |
5 |
36,5 |
21 |
7,75 |
14 |
12 |
7 |
42,5 |
| PMCO 704-1/8-6 |
G1/8 |
6 |
11,6 |
5 |
36,5 |
21 |
7,75 |
14 |
12 |
7 |
42,5 |
| PMCO 704-1/8-8 |
G1/8 |
8 |
13,9 |
5 |
36,5 |
22,5 |
7,75 |
14 |
12 |
7 |
42,5 |
| PMCO 706-1/4-6 |
G1/4 |
6 |
13,9 |
6 |
42 |
24,5 |
9,25 |
18,6 |
15 |
7 |
48 |
| PMCO 706-1/4-8 |
G1/4 |
8 |
13,9 |
6 |
42 |
24,5 |
9,25 |
18,6 |
15 |
7 |
48 |
| PMCO 706-1/4-10 |
G1/4 |
10 |
16,1 |
6 |
42 |
27 |
9,25 |
18,6 |
15 |
7 |
48 |
| PMCO 708-3/8-10 |
G3/8 |
10 |
20,2 |
7 |
48,5 |
29 |
11 |
22 |
18 |
10 |
56,5 |
| PMCO 708-3/8-12 |
G3/8 |
12 |
20,2 |
7 |
48,5 |
29 |
11 |
22 |
18 |
10 |
56,5 |
|
