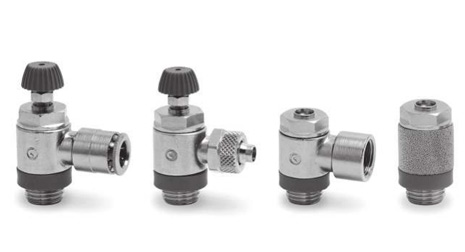

Пневмодроссели
Серия SCU, MCU, SVU, SCO, MCO, MVU
|
|
С обратным клапаном и без обратного клапана для сборки с серьгой
Присоединение M5, G1/8, G1/4, G3/8, G1/2
|
|
|
Посмотреть стоимость
и наличие
пневмодроссели, серия SCU, MCU, SVU, SCO, MCO, MVU
|
|
|
Описание пневмодросселей, серия SCU, MCU, SVU, SCO, MCO, MVU
|
|
|
Паспорт на пневмодроссели, серия SCU, MCU, SVU, SCO, MCO, MVU
|
|
|
Сертификат на пневмодроссели, серия SCU, MCU, SVU, SCO, MCO, MVU
|
Пневмодроссели с обратным клапаном и без него регулируют скорость цилиндров и расход воздуха в пневмосистеме. Конструкция дросселей с поворотными серьгами позволяет устанавливать их непосредственно на цилиндре и легко присоединять к ним трубопровод.
Скорость двустороннего цилиндра регулируется дросселями Мод. MCU/SCU, свободно пропускающими воздух в полость цилиндра и дросселирующими выхлоп из него. Если дроссели удобнее располагать на распределителе, а не на цилиндре, следует использовать Мод. MVU/SVU. Дроссели G1/2 укомплектованы поворотными серьгами. Для дросселей M5, G1/8, G1/4, G3/8 серьги заказываются отдельно.
|
|
| Конструкция |
игольчатого типа
|
| Группа |
пневмодроссели с обратным клапаном и без него |
| Материалы |
корпус, регулировочный винт (G1/8, G1/4, G3/8, G1/2) - латунь; уплотн-я - NBR; корпус, регулировочный винт (M5) - нержавеющая сталь
|
| Крепление |
резьбовое соединение |
| Присоединение |
M5, G1/8, G1/4, G3/8, G1/2
|
| Установка |
в любом положении |
| Рабочая температура |
0°C ÷ 80°C (при сухом воздухе -20°C)
|
| Рабочее давление |
-0,9 ÷ 10 бар
|
| Номинальное давление |
6 бар
|
| Номинальный расход |
см. график
|
| Условный проход |
M5 = 1,5 мм; G1/8 = 2 мм; G1/4 = 4 мм; G3/8 = 7 мм; G1/2 = 12 мм
|
| Рабочее тело |
фильтрованный воздух
|

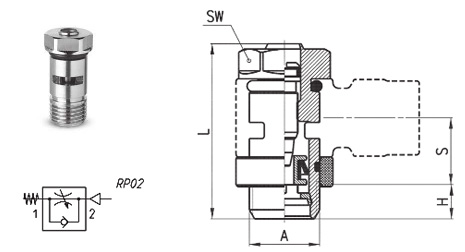

Пневмодроссели с обратным клапаном для монтажа на цилиндрах.
Регулировка - отверткой.
Присоединение: M5, G1/8, G1/4 и G3/8.
Укомплектованы уплотнитильными кольцами. Для сборки с фитингами Мод. 6610; 6620; 1610; 1620; 2023; 1170.
Пневмодроссели M5 должны использоваться с серьгами M6.
| Модель |
A |
H |
L |
S |
SW |
| SCU 602-M5 |
M5 |
3,5 |
21,5 |
5,5 |
8 |
| SCU 604-1/8 |
G1/8 |
5 |
31,5 |
12,5 |
12 |
| SCU 606-1/4 |
G1/4 |
6 |
32,5 |
12,5 |
15 |
| SCU 606-1/4 |
G3/8 |
7 |
40,5 |
12,5 |
18 |

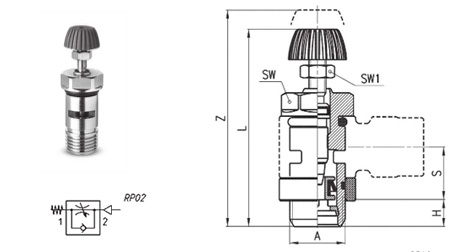

Пневмодроссели с обратным клапаном для монтажа на цилиндрах.
Регулировка - винтом.
Присоединение: M5, G1/8, G1/4 и G3/8.
Укомплектованы уплотнитильными кольцами. Для сборки с фитингами Мод. 6610; 6620; 1610; 1620; 2023; 1170.
Пневмодроссели M5 должны использоваться с серьгами M6.
| Модель |
A |
H |
L |
S |
SW |
SW1 |
Z |
| MCU 702-M5 |
M5 |
3,5 |
31 |
5,5 |
8 |
5,5 |
35 |
| MCU 704-1/8 |
G1/8 |
5 |
41 |
12,5 |
12 |
7 |
46 |
| MCU 706-1/4 |
G1/4 |
6 |
43,5 |
12,5 |
15 |
7 |
49 |
| MCU 708-3/8 |
G3/8 |
7 |
52,5 |
12,5 |
18 |
10 |
60,5 |
Пневмодроссели с обратным клапаном для монтажа на распределителях.
Регулировка - отверткой.
Присоединение: M5, G1/8, G1/4.
Укомплектованы уплотнитильными кольцами. Для сборки с фитингами Мод. 6610; 6620; 1610; 1620; 2023; 1170.
Пневмодроссели M5 должны использоваться с серьгами M6.
| Модель |
A |
H |
L |
S |
SW |
| SVU 602-M5 |
M5 |
3,5 |
21,5 |
5,5 |
8 |
| SVU 604-1/8 |
G1/8 |
5 |
31,5 |
12,5 |
12 |
| SVU 606-1/4 |
G1/4 |
6 |
32,5 |
12,5 |
15 |
Пневмодроссели с обратным клапаном для монтажа на распределителях.
Регулировка - винтом.
Присоединение: M5, G1/8, G1/4.
Укомплектованы уплотнительными кольцами. Для сборки с фитингами Мод. 6610; 6620; 1610; 1620; 2023; 1170.
Пневмодроссели M5 должны использоваться с серьгами M6.
| Модель |
A |
H |
L |
S |
SW |
SW1 |
Z |
| MVU 702-M5 |
M5 |
3,5 |
31 |
5,5 |
8 |
5,5 |
35 |
| MVU 704-1/8 |
G1/8 |
5 |
41 |
12,5 |
12 |
7 |
46 |
| MVU 706-1/4 |
G1/4 |
6 |
43,5 |
12,5 |
15 |
7 |
49 |
Пневмодроссели без обратного клапана.
Регулировка - отверткой.
Присоединение: M5, G1/8, G1/4.
Укомплектованы уплотнительными кольцами. Для сборки с фитингами Мод. 6610; 6620; 1610; 1620; 2023; 1170; 2905.
Укомплектованы упвмодроссели M5 должны использоваться с серьгами M6.
| Модель |
A |
H |
L |
S |
SW |
| SCO 602-M5 |
M5 |
3,5 |
21,5 |
5,5 |
8 |
| SCO 604-1/8 |
G1/8 |
5 |
31,5 |
12,5 |
12 |
| SCO 606-1/4 |
G1/4 |
6 |
32,5 |
12,5 |
15 |
Пневмодроссели без обратного клапана.
Регулировка - винтом.
Присоединение: M5, G1/8, G1/4.
Укомплектованы уплотнительными кольцами. Для сборки с фитингами Мод. 6610; 6620; 1610; 1620; 2023; 1170; 2905.
Пневмодроссели M5 должны использоваться с серьгами M6.
| Модель |
A |
H |
L |
S |
SW |
SW1 |
Z |
| MCO 702-M5 |
M5 |
3,5 |
31 |
5,5 |
8 |
5,5 |
35 |
| MCO 704-1/8 |
G1/8 |
5 |
41 |
12,5 |
12 |
7 |
46 |
| MCO 706-1/4 |
G1/4 |
6 |
43,5 |
12,5 |
15 |
7 |
49 |

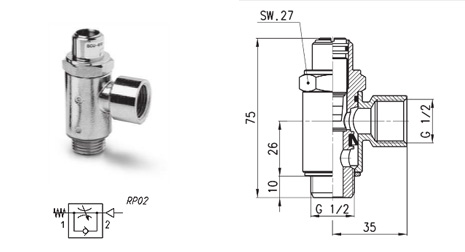

Пневмодроссели с обратным клапаном для монтажа на цилиндрах.
Регулировка - отверткой.
Укомплектованы уплотнительным кольцом.
Пневмодроссели с обратным клапаном для монтажа на цилиндрах.
Регулировка - винтом.
Укомплектованы уплотнительным кольцом.

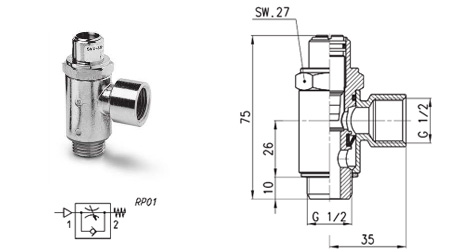

Пневмодроссели с обратным клапаном для монтажа на распределителях.
Регулировка - отверткой.
Укомплектованы уплотнительным кольцом.

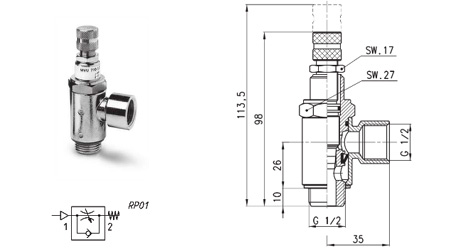

Пневмодроссели с обратным клапаном для монтажа на распределителях.
Регулировка - винтом.
Укомплектованы уплотнительным кольцом.

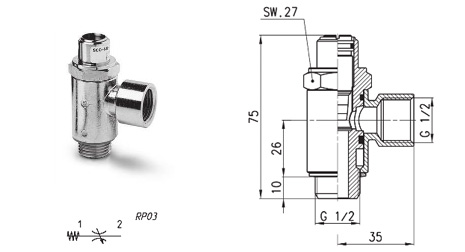

Пневмодроссели без обратного клапана.
Регулировка - отверткой.
Укомплектованы уплотнительным кольцом.

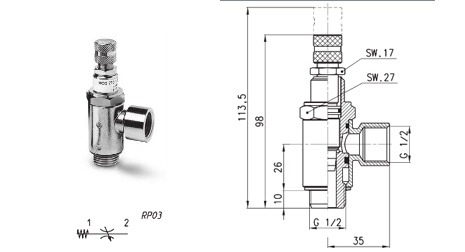

Пневмодроссели без обратного клапана.
Регулировка - винтом.
Укомплектованы уплотнительным кольцом.
Втулка - глушитель Серия 2905
|
Втулка - глушитель для моделей SCO... или MCO...
| Модель |
A |
H |
L |
S |
SW |
| SCO + 2905 |
M5 |
3,5 |
21,5 |
5,5 |
8 |
| SCO + 2905 |
G1/8 |
6 |
35,5 |
12,5 |
14 |
| SCO + 2905 |
G1/4 |
8 |
37,5 |
12,5 |
17 |

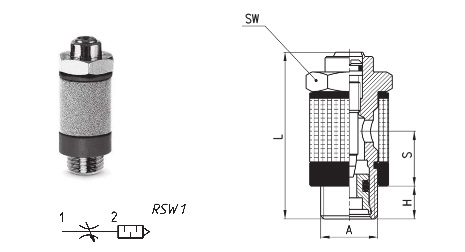

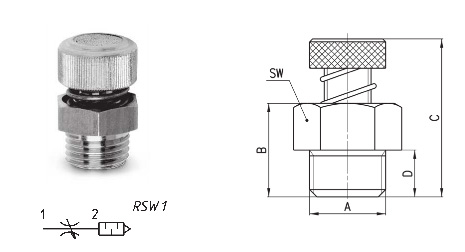

Пневмодроссели с глушителем Серия RSW
|
Пневмодроссели с глушителем.
Присоединение: G1/8, G1/4, G3/8, G1/2.
| Модель |
A |
B |
C |
D |
SW |
|
| RSW 1/8 |
G1/8 |
13 |
22 |
6 |
12 |
410 |
| RSW 1/4 |
G1/4 |
16 |
27 |
8 |
16 |
650 |
| RSW 1/2 |
G1/2 |
26 |
35 |
11 |
26 |
1590 |
|
