Вакуумный эжектор. Серия VEBL




Вакуумные эжекторы
Серия VEBL

Базовые эжекторы из технополимера без подвижных частей, работа которых основана на принципе Вентури.
Доступны в различных размерах с диаметром сопла от 0,5 до 2,5 мм и производительностью от 8 до 207 л/мин

Вакуумные эжекторы, Серия VEBL

Вакуумные эжекторы, Серия VEBL



Посмотреть стоимость
и наличие
вакуумных эжекторов, Серия VEBL



Просмотреть цены на вакуумные эжекторы, Серия VEBL



- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

- Малая масса

- Быстрая генерация вакуума

- Оптимизированные размеры

- Возможность группового монтажа

Вакуумные эжекторы Серии VEBL, выполненные из технополимера, являются универсальными и подходят для решения большинства задач в таких отраслях промышленности:
- Промышленные роботы в большинстве отраслей промышленности;
- Деревообработка;
- Упаковочная промышленность;
- Пищевая промышленность.



Просмотр каталога в pdf вакуумных эжекторов, Серия VEBL Описание вакуумных эжекторов, Серия VEBL





Основные характеристики



Описание

вакуумный эжектор

Материалы

- корпус из технополимера
- глушитель из технополимера
- внутреннее сопло - латунь



КОДИРОВКА



VE

BL

-

10H

-

T2





VE СЕРИЯ:
VE = вакуумный эжектор
BL ВЕРСИЯ:
BL = базовый облегченный
-
10H ДИАМЕТР СОПЛА:
05H = 0,5 мм
07H = 0,7 мм
10H = 1 мм
15H = 1,5 мм
20H = 2 мм
25H = 2,5 мм
-
T2 ТИП СОЕДИНЕНИЯ (со стороны подвода сжатого воздуха):
T1 = трубка Ø4
T2 = трубка Ø6
T3 = трубка Ø8



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


1 = Подвод сжатого воздуха
2 = Вход вакуума
3 = Выхлоп

Среда: сжатый воздух с распыленным маслом и без, соответствие ISO 8573-1:2001 класс 7-4-4

Технические характеристики вакуумных эжекторов, серия VEBL



РАЗМЕРЫ

Мод. ø сопла (мм) Глубина вакуума (мБар) Производительность (л/мин) Потребление воздуха (Нл/мин) Рабочее давление (бар) Оптимальное рабочее давление (бар) Рабочая температура (°С) Вес (кг) Уров. шума раб. режим
[dB(A)]
Уров. шума холостой реж.
[dB(A)]
Рекоменд. внутр. Ø трубки (мм) до 2 м Макс.
кол-во эжекторов на одной стойке
VEBL-05H-T1 0 ,5 -840 8 13,5 3...6 4,5 0...60 0,0075 53 58 2 11
VEBL-07H-T1 0,7 -850 16 22 3...6 4,5 0...60 0,0075 59 65 2 11
VEBL-10H-T2 1 -850 38 48 3...6 4,5 0...60 0,022 59 65 4 7
VEBL-15H-T2 1,5 -850 71 105 3...6 4,5 0...60 0,022 65 72 4 7
VEBL-20H-T3 2 -850 127 197 3...6 4,5 0...60 0,050 68 77 6 5
VEBL-25H-T3 2,5 -850 215 311 3...6 4,5 0...60 0,050 70 78 6 5



ДИАГРАММЫ

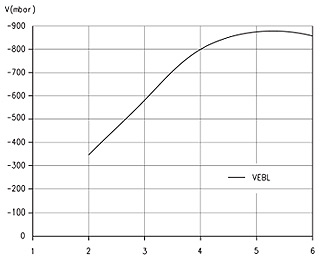

Вакуумные эжекторы Серия VEBL - Зависимость максимальной глубины вакуума от входного давления
V = Глубина вакуума [мБар]
P = Рабочее давление [бар]

Зависимость максимальной глубины вакуума от входного давления

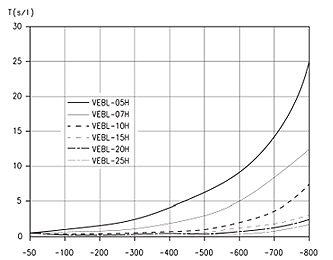

Вакуумные эжекторы Серия VEBL - Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума
T = Время вакуумирования [с/л]
V = Глубина вакуума [мБар]

Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума

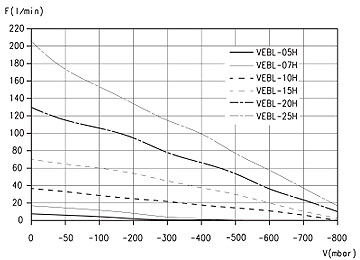

Вакуумные эжекторы Серия VEBL - Зависимость производительности от глубины вакуума
F = Производительность [л/мин]
V = Глубина вакуума [мБар]

Зависимость производительности от глубины вакуума

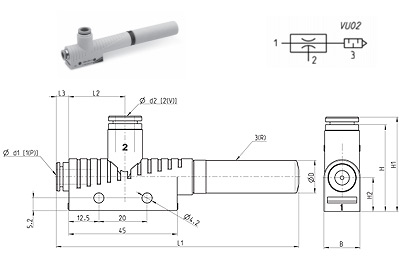

Мод. VEBL-05H...25H


[ P ] = Давление
[ V ] = Вакуум
[ R ] = Выхлоп

Вакуумные эжекторы, модель VEBL-05H...25H



РАЗМЕРЫ

Мод. B d1 d2 D H H1 H2 L1 L2 L3
VEBL-05H-T1 10 4 4 9 26 28 12 71 18 2
VEBL-07H-T1 10 4 4 9 26 28 12 71 18 2
VEBL-10H-T2 15 6 8 14 34 40 14 97 22 5,5
VEBL-15H-T2 15 6 8 14 34 40 14 97 22 5,5
VEBL-20H-T3 20 8 10 20 39 45,5 17 168 24,5 5,5
VEBL-25H-T3 20 8 10 20 39 45,5 17 168 24,5 5,5

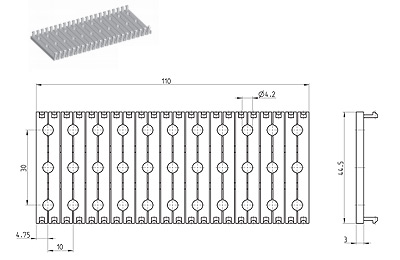

Панель для группового монтажа Мод. VEBL-ST
Панель для группового монтажа Мод. VEBL-ST



Мод.
VEBL-ST



Скоба для крепления на рейку DIN Мод. VEBL-PCF
Скоба для крепления на рейку DIN Мод. VEBL-PCF



Мод.
VEBL-PCF
