Вакуумные эжекторы
Серия VEB
|
|
Вакуумные эжекторы без подвижных частей, работа которых основана на принципе Вентури.
Исполнение “L” с увеличенной производительностью.
Исполнение “Н” для создания более глубокого вакуума.
|
|
|
|
- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание
- Быстрая генерация вакуума
|
Вакуумные эжекторы Серии VEB являются универсальными и подходят для большинства промышленных задач. Они доступны в двух исполнениях:
- Исполнение “L” с увеличенной производительностью при средней глубине вакуума;
- Исполнение “Н” для создания более глубокого вакуума (85%) при меньшей производительности. |
Применение:
- Промышленные роботы во многих отраслях промышленности;
- Деревообработка;
- Упаковочная промышленность;
- Пищевая промышленность. |
|
|
 |

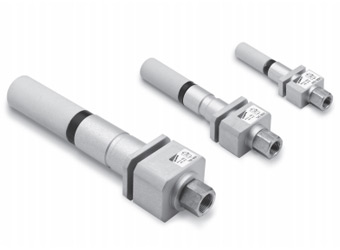

Описание вакуумных эжекторов, Серия VEB |
|
|
|
Описание
|
- корпус из анодированного алюминия
- внутреннее сопло - латунь
- глушитель - технополимер
|
КОДИРОВКА ЭЖЕКТОРОВ CAMOZZI
|
|
|
| VE |
СЕРИЯ:
VE = вакуумный эжектор |
| B |
ВЕРСИЯ:
B = стандартный |
| - |
|
| 05 |
ДИАМЕТР СОПЛА:
05 = 0,5 мм
07 = 0,7 мм
10 = 1 мм
15 = 1,5 мм
20 = 2 мм
25 = 2,5 мм
30 = 3 мм |
| H |
ТИП ЗАХВАТА:
H = глубокий вакуум
L = большая производительность при средней глубине вакуума |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
1 = Подвод сжатого воздуха
2 = Вход вакуума
3 = Глушитель
|
РАЗМЕРЫ
|
| Мод. |
ø сопла (мм) |
Глубина вакуума (%) |
Максимальная производительность (л/мин) |
Максимальная производительность (м3 /ч) |
Потребление воздуха (Нл/мин |
Потребление воздуха (м3 /ч) |
Оптимальное рабочее давление (бар) |
Вес (кг ) |
| VEB-05H |
0,5 |
82 |
7 |
0,4 |
13 |
0,8 |
4,5 |
0,01 |
| VEB-07H |
0,7 |
85 |
14 |
0,8 |
21 |
1,3 |
4,5 |
0,045 |
| VEB-10H |
1 |
85 |
34 |
2 |
49 |
2,9 |
5 |
0,05 |
| VEB-15H |
1,5 |
85 |
69 |
4,1 |
102 |
6,1 |
4,5 |
0,11 |
| VEB-20H |
2 |
85 |
124 |
7,4 |
186 |
11,2 |
5 |
0,13 |
| VEB-20L |
2 |
55 |
170 |
10,2 |
186 |
11,2 |
5 |
0,13 |
| VEB-25H |
2,5 |
85 |
184 |
11 |
275 |
16,5 |
5 |
0,295 |
| VEB-25L |
2,5 |
55 |
260 |
15,6 |
275 |
16,5 |
5 |
0,295 |
| VEB-30H |
3 |
85 |
240 |
14,4 |
392 |
23,5 |
5 |
0,404 |
| VEB-30L |
3 |
55 |
370 |
22,2 |
392 |
23,5 |
5 |
0,404 |
V = Глубина вакуума [мБар]
P = Рабочее давление [бар]

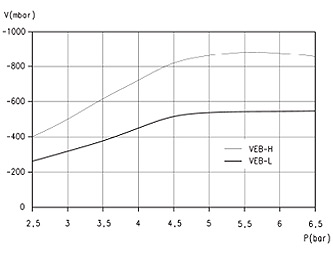

Зависимость максимальной глубины вакуума от входного давления
|
T = Время вакуумирования [с/л]
V = Глубина вакуума [мБар]

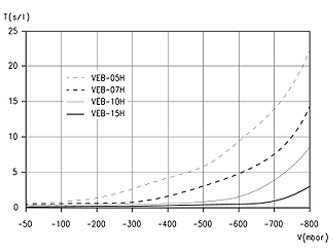

Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума
|
F = Производительность [л/мин]
V = Глубина вакуума [мБар]

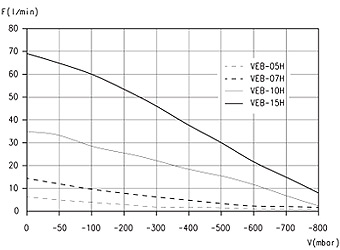

Зависимость производительности от глубины вакуума
|
T = Время вакуумирования [с/л]
V = Глубина вакуума [мБар]

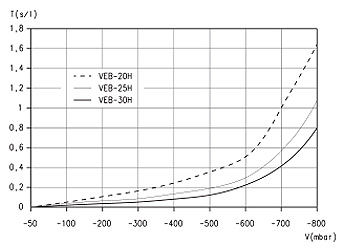

Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума
|
F = Производительность [л/мин]
V = Глубина вакуума [мБар]

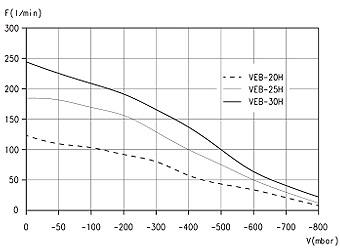

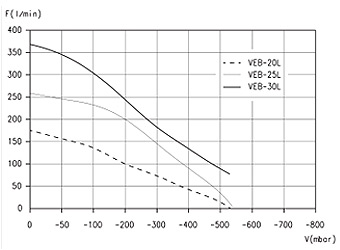

Зависимость производительности от глубины вакуума
|
T = Время вакуумирования [с/л]
V = Глубина вакуума [мБар]

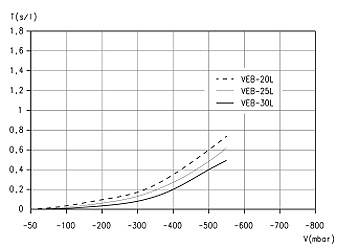

Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума
|
F = Производительность [л/мин]
V = Глубина вакуума [мБар]
Зависимость производительности от глубины вакуума
|
|
Модели эжекторов VEB-05H, VEB-07H, VEB-10H, VEB-15H, VEB-20H, VEB-20L, VEB-25H, VEB-25L, VEB-30H, VEB-30L
|
|

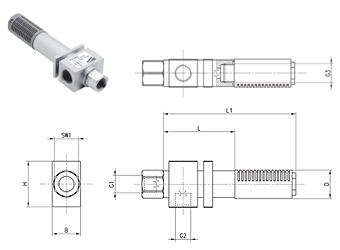

РАЗМЕРЫ
|
| Мод. |
B |
D |
G1 |
G2 |
G3* |
H |
L |
L1 |
SW1 |
| VEB-05H |
10 |
7 |
M5 |
M5 |
M5 |
20 |
32 |
50 |
8 |
| VEB-07H |
16 |
16 |
G1/8 |
G1/8 |
G1/8 |
26 |
40 |
74 |
14 |
| VEB-10H |
16 |
16 |
G1/8 |
G1/8 |
G1/8 |
26 |
45 |
79 |
14 |
| VEB-15H |
22 |
21 |
G1/4 |
G1/4 |
G1/4 |
38 |
60 |
101,5 |
17 |
| VEB-20H |
26 |
25 |
G1/4 |
G1/4 |
G3/8 |
38 |
75 |
125,5 |
17 |
| VEB-20L |
26 |
25 |
G1/4 |
G1/4 |
G3/8 |
38 |
75 |
125,5 |
17 |
| VEB-25H |
32 |
30 |
G3/8 |
G1/2 |
G1/2 |
50 |
100 |
161,5 |
22 |
| VEB-25L |
32 |
30 |
G3/8 |
G1/2 |
G1/2 |
50 |
100 |
161,5 |
22 |
| VEB-30H |
42 |
40 |
G3/8 |
G1/2 |
G3/4 |
50 |
110 |
194,5 |
22 |
| VEB-30L |
42 |
40 |
G3/8 |
G1/2 |
G3/4 |
50 |
110 |
194,5 |
22 |
|
