Описание блокирующих клапанов серии VBO, VBU
|
|
|
Паспорт на блокирующие клапаны серии VBO, VBU
|
|
|
Сертификат на блокирующие клапаны серии VBO, VBU
|
Основное назначение этих клапанов - предотвращение самопроизвольного опускания штоков пневмоцилиндров при снятии давления. Они могут вворачиваться как фитинг непосредственно в крышки пневмоцилиндров. Внутренняя конструкция клапанов обеспечивает надежную работу системы и отличные расходные характеристики.
- Монтаж непосредственно на цилиндрах
- VBU рабочее давление: 0,3 ÷ 10 бар
- VBO рабочее давление: 0 ÷ 10 бар
|
|
| Конструкция |
клапанного типа
|
| Группа |
однонаправленные и двунаправленные блокирующие клапаны |
| Материалы |
корпус - латунь; уплотнения - NBR; пружины - нерж. сталь; остальные уплотнения - PTFE
|
| Крепление |
резьбовое соединение |
| Присоединение |
G1/8, G1/4, G3/8, G1/2
|
| Установка |
в любом положении
|
| Рабочая температура |
0°C ÷ 80°C (при сухом воздухе -20°C)
|
| Рабочее давление |
VBU: 0,3 ÷ 10 бар, VBO: 0 ÷ 10 бар
|
| Номинальное давление |
6 бар
|
| Номинальный расход |
см. график
|
| Условный проход |
G1/8 ø 5,5 мм; G1/4 ø 8 мм; G3/8 ø 11 мм; G1/2 ø 15 мм
|
| Среда |
фильтрованный воздух со смазкой и без смазки, в случае, если в системе уже используется смазка (рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать. |

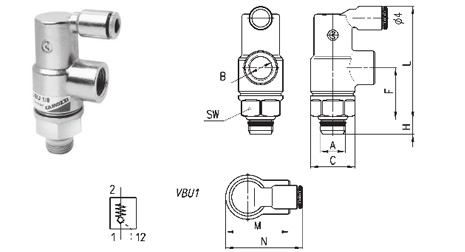

Однонаправленный блокирующий клапан
|
| Модель |
A |
B |
C |
F |
H |
L |
M |
N |
SW |
| VBU 1/8 |
1/8 |
1/8 |
16,9 |
20 |
5,5 |
43 |
24,5 |
30 |
15 |
| VBU 1/4 |
1/4 |
1/4 |
20,5 |
25 |
7 |
50 |
32,2 |
33,5 |
19 |
| VBU 3/8 |
3/8 |
3/8 |
26,8 |
33 |
8 |
67 |
40 |
39,5 |
24 |
| VBU 1/2 |
1/2 |
1/2 |
30 |
45,5 |
9 |
85,7 |
52 |
48 |
27 |

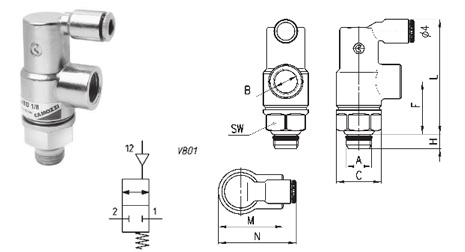

Двунаправленный блокирующий клапан
|
| Модель |
A |
B |
C |
F |
H |
L |
M |
N |
SW |
| VBO 1/8 |
1/8 |
1/8 |
16,9 |
20 |
5,5 |
43 |
24,5 |
30 |
15 |
| VBO 1/4 |
1/4 |
1/4 |
20,5 |
25 |
7 |
50 |
32,2 |
33,5 |
19 |
| VBO 3/8 |
3/8 |
3/8 |
26,8 |
33 |
8 |
67 |
40 |
39,5 |
24 |
| VBO 1/2 |
1/2 |
1/2 |
30 |
45,5 |
9 |
85,7 |
52 |
48 |
27 |
|
