Сжатый воздух пропускается через обратные клапаны Серии VNR только в одном направлении.
|
|
| Конструкция |
клапанного типа
|
| Группа |
автоматические клапаны |
| Материалы |
корпус - латунь; уплотнения - NBR; пружина - нержавеющая сталь
|
| Крепление |
в любом положении |
| Присоединение |
М5, G1/8", G1/4", G3/8", G1/2", G3/4", G1"
|
| Рабочая температура |
-20°C ÷ 80°C
|
| Рабочее тело |
фильтрованный воздух со смазкой и без смазки, в случае, если в системе уже используется смазка (рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать.
|

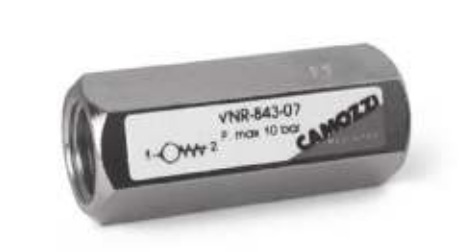

Обратный клапан, серия VNR
|
Конструкция клапанного типа с пружиной позволят работать при малых перепадах давления на входе и выходе.
Присоединение: М5, G1/8, G1/4, G3/8, G1/2, G 3/4, G1

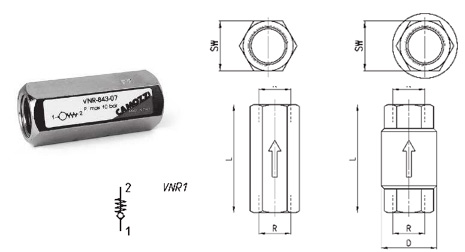

| Модель |
R |
L |
SW |
D |
Q (Нл/мин) |
Минимальное рабочее давление
Pmin (бар) |
Максимальное рабочее давление
Pmax (бар) |
| VNR-205-M5 |
M5 |
25 |
8 |
9 |
50 |
1 |
10 |
| VNR-210-1/8 |
G1/8" |
34 |
13 |
15 |
600 |
0,2 |
10 |
| VNR-843-07 |
G1/4" |
43 |
17 |
20 |
1400 |
0,2 |
10 |
| VNR-238-3/8 |
G3/8" |
55 |
23 |
34,5 |
3000 |
0,02 |
25 |
| VNR-212-1/2 |
G1/2" |
58,5 |
27 |
34,5 |
5800 |
0,02 |
25 |
| VNR-234-3/4 |
G3/4" |
65 |
33 |
41,5 |
8000 |
0,06 |
25 |
| VNR-201-1 |
G1" |
74,5 |
40 |
48 |
13000 |
0,06 |
25 |
|
