Распределители с механическим управлением
Серия 1 и 3
|
|
Серия 1: 3/2 и 5/2 лин./поз., присоединение G1/8 и G1/4
Серия 3: 3/2 и 5/2 лин./поз, присоединение G1/8
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание распределителей с механическим управлением серии 1, 3
|
|
|
Паспорт на распределители с механическим управлением серии 1, 3
|
|
|
Сертификат на распределители с механическим управлением серии 1, 3
|
|

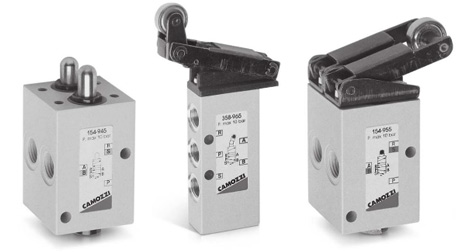

Распределители с механическим управлением Серии 3 (G1/8) и Серии 1 (G1/8 и G1/4) были разработаны с тремя типами переключателей:
- плунжер;
- ролик/рычаг;
- ролик с ломающимся рычагом.
В каждом случае возврат осуществляется механической пружиной.
Распределители Серии 3 3/2 лин./ поз. могут подключаться по схеме Н.З. или Н.О. При подаче давления в отверстие P распределитель работает как Н.З., если давление подается в отверстие R, то как Н.О. Отверстие A соединяется с потребителем. При обычном использовании распределителей для управления цилиндром в отверстие Р подается давление, а отверстия А и B подключаются к полостям. Однако, если давление прямого хода цилиндра отличается от давления обратного хода, отверстия R и S могут запитываться различными давлениями, а сброс воздуха будет осуществляться через канал Р.
|
|
|
| Конструкция |
золотникового типа (Серия 3), клапанного типа (Серия 1)
|
| Функция распределителя |
3/2, 5/2 лин./поз. |
| Материалы |
корпус - алюминий, клапан - латунь, золотник - нерж. сталь, уплотнения - NBR
|
| Присоединение |
G1/8, G1/4 |
| Температура окружающей среды |
0°C ÷ 60°C
|
| Температура среды |
0°C ÷ 50°C
|
| Рабочее давление |
см. модели
|
| Рабочее тело |
фильтрованный воздух со смазкой и без смазки, в случае, если в системе уже используется смазка ( рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать.
|

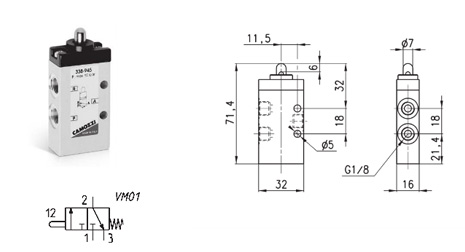

Распределители Мод. 338-945
|
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 32Н

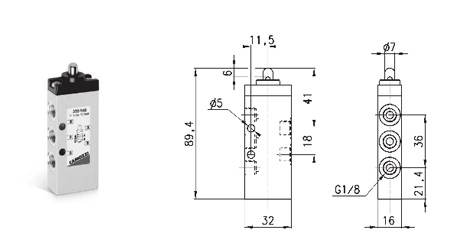

Распределители Мод. 358-945
|
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 35Н

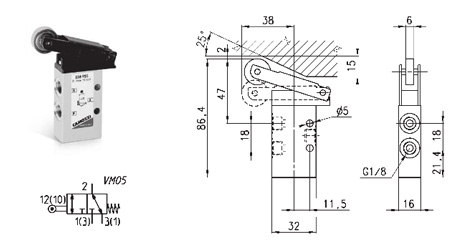

Распределители Мод. 338-955
|
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 15Н
Распределители Мод. 358-955
|
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 17Н

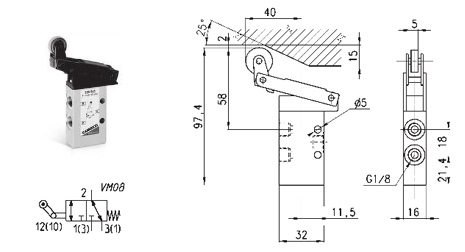

Распределители Мод. 338-965
|
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 15Н

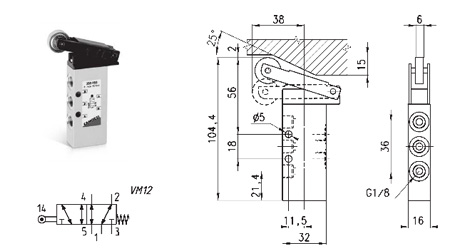

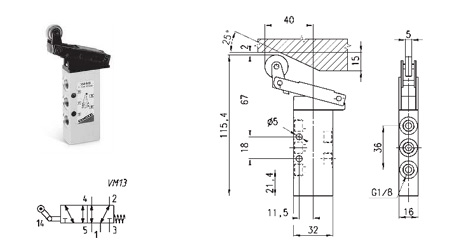

Распределители Мод. 358-965
|
Рабочее давление = -0,9 ÷ 10 бар
Расход воздуха = 700 Нл/мин
Усилие переключения при 6 бар = 16Н

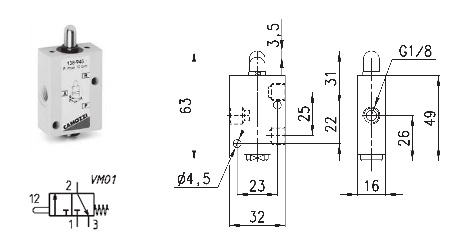

Распределители Мод. 138-945
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 70Н

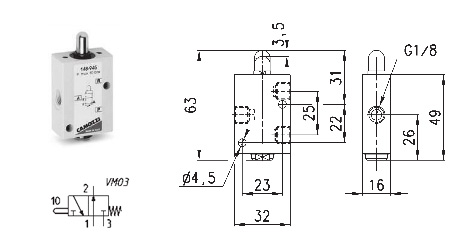

Распределители Мод. 148-945
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 70Н

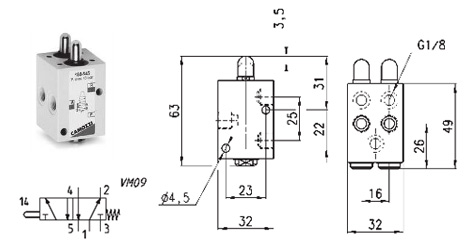

Распределители Мод. 158-945
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 120Н

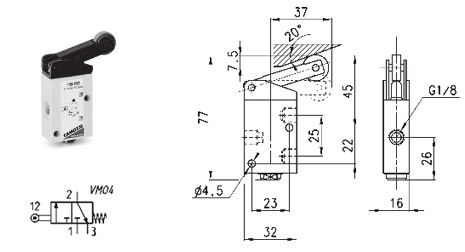

Распределители Мод. 138-955
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 36Н

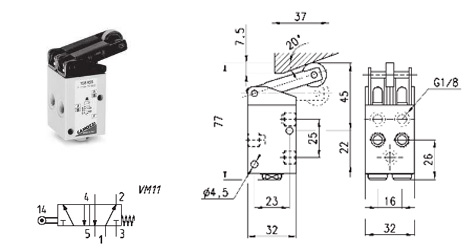

Распределители Мод. 158-955
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 92Н

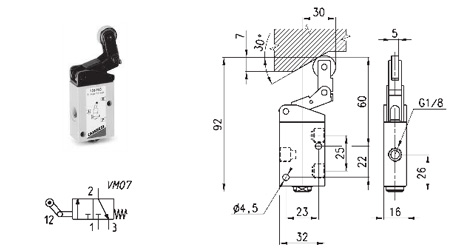

Распределители Мод. 138-965
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 500 Нл/мин
Усилие переключения при 6 бар = 41Н

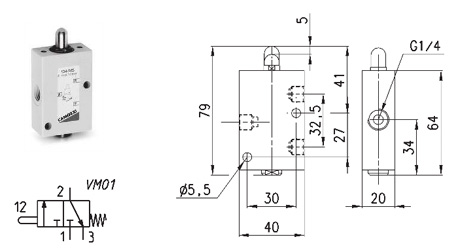

Распределители Мод. 134-945
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 64Н
Распределители Мод. 154-945
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 147Н

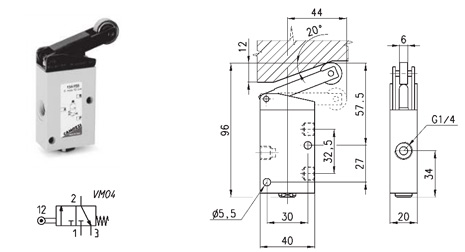

Распределители Мод. 134-955
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 41Н

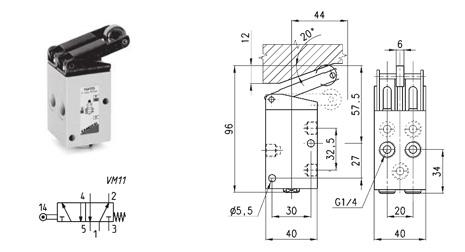

Распределители Мод. 154-955
|
Рабочее давление = 0 ÷ 10 бар
Расход воздуха = 1250 Нл/мин
Усилие переключения при 6 бар = 110Н
|
