Минираспределители с механическим управлением Серия 2
|
3/2 лин./поз. Присоединение M5, быстроразъемное соединение ø 4 мм
|

|
Посмотреть стоимость и наличие распределителей
|

|

|
Описание минираспределителей с механическим управлением, серия 2
|

|
Паспорт на минираспределители с механическим управлением, серия 2
|

|
Сертификат на минираспределители с механическим управлением, серия 2
|

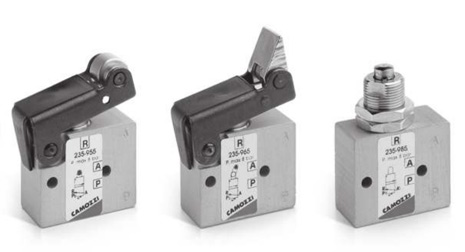

Миниатюрные распределители Серии 2 с механическим управлением 3/2 лин./поз. Н.З. поставляются с присоединительными отверстиями M5 или со встроенными быстроразъемными соединениями ø 4 мм. Распределители переключаются посредством плунжера, ролика или ролика с ломающимся рычагом. Распределители разработаны согласно требованиям, необходимым для применения в промышленности.
|
Конструкция |
клапанного типа, с закрытым центром
|
Тип распределителя |
3/2 лин./поз., Н.З. (Н.О. только по заказу) |
Материалы |
корпус - алюминий, плунжер - OT58 (латунь), уплотнения - NBR
|
Крепление |
через отверстия в корпусе |
Присоединение |
M5, быстроразъемное соединение ø 4 мм
|
Температура окружающей среды |
0°C ÷ 60°C
|
Температура среды |
0 °C ÷ 50°C
|
Рабочее давление |
см. модели
|
Среда |
фильтрованный воздух со смазкой и без (В случае, если в системе уже используется смазка (рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать)
|

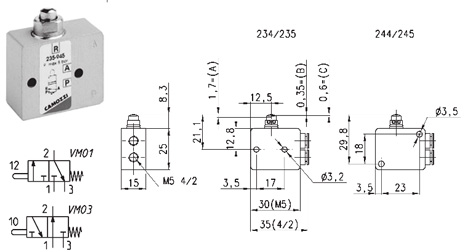

Рабочее давление = 2 ÷ 8 бар Расход = 60 Нл/мин Усилие переключения при 6 бар = 6Н Рабочие фазы: А = полный ход В = положение с закрытым центром С = эффективный ход
Модель |
Символ |
234-945 |
VM01 |
235-945 |
VM01 |
244-945 |
VM03 |
245-945 |
VM03 |

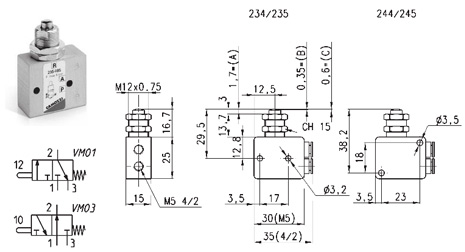

Рабочее давление = 2 ÷ 8 бар Расход = 60 Нл/мин Усилие переключения при 6 бар = 6Н Рабочие фазы: А = полный ход В = положение с закрытым центром С = эффективный ход
Модель |
Символ |
234-985 |
VM01 |
235-985 |
VM01 |
244-985 |
VM03 |
245-985 |
VM03 |

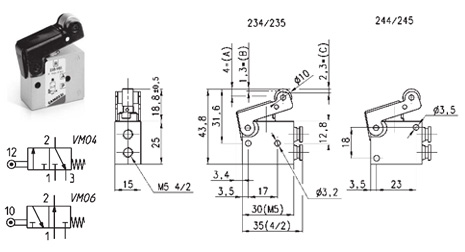

Рабочее давление = 2 ÷ 8 бар Расход = 60 Нл/мин Усилие переключения при 6 бар = 4Н Рабочие фазы: А = полный ход В = положение с закрытым центром С = эффективный ход
Модель |
Символ |
234-955 |
VM04 |
235-955 |
VM04 |
244-955 |
VM06 |
245-955 |
VM06 |

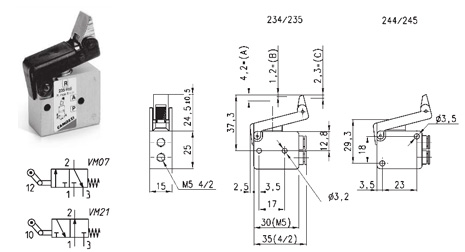

Рабочее давление = 2 ÷ 8 бар Расход = 60 Нл/мин Усилие переключения при 6 бар = 6Н Рабочие фазы: А = полный ход В = положение с закрытым центром С = эффективный ход
Модель |
Символ |
234-965 |
VM07 |
235-965 |
VM07 |
244-965 |
VM21 |
245-965 |
VM21 |
|
