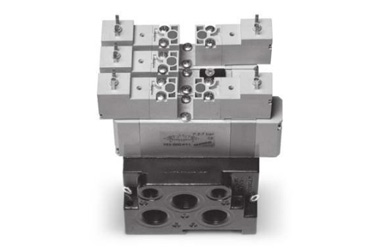

Распределители с электропневматическим и пневматическим управлением
Серия 7
|
|
В соответствии с ISO 15407-1, VDMA 24563
5/2, 5/3 лин./поз.
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание электропневматических распределителей серии 7
|
|
|
Паспорт на электропневматические распределители серии 7
|
|
|
Сертификат на электропневматические распределители серии 7
|
|
Распределители имеют следующие типы управления:
- электропневматическое с возвратной пневмопружиной;
- двустороннее электропневматическое управление;
- пневматическое с возвратной пневмопружиной;
- двустороннее пневматическое управление.
|
|
|
| Конструкция |
золотникового типа
|
| Функция распределителя |
Функция распределителя |
| Материалы |
корпус, золотник, плита - алюминий, крышки из полиамида, NBR уплотнения
|
| Крепление |
через отверстия в корпусе |
| Присоединение |
на плите
|
| Рабочая температура |
чистый воздух без масла. Для стандартного исполнения: если уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать
|
| Размер |
26 мм
18 мм
|
| Установка |
в любом положении
|
| Рабочее давление |
Рмакс. 7 бар
|
| Номинальное давление |
6 Бар
|
| Номинальный расход, Qn |
Размер 26 мм = 900 Нл/мин
Размер 18 мм = 450 Нл/мин
|
| Потребляемая мощность |
см. кодировку
|
| Допустимый разброс напряжений |
+/- 10%
|
| Потребляемая мощность |
2 Вт
|
| Изоляция |
класс F
|
| Класс защиты |
IP54 (IP65 с разъемом DIN 40050)
|

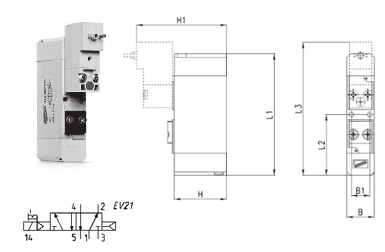

5/2 лин./поз. распределитель ISO 26 мм - 18 мм, односторонний
|
Распределитель Серия 7 выполнен по стандартам ISO размер 26 мм и 18 мм, с электропневматическим управлением и возвратной пневмопружиной. Предназначен для монтажа на плите. Для управления используются соленоиды Серии W и Серии P с широким выбором напряжений (по заказу). Мин. рабочее давление 3 бар. Разъем Мод. 126-800.
В комплекте:
1 х уплотнение для стыковки с плитой
2 х винты
| Модель |
Размер ISO |
B |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
Мин.раб.давлен., Бар |
| 751-000- P16-15-W20 |
| 26 мм |
26,5 |
19 |
99,7 |
49,85 |
98,8 |
39 |
64,3 |
3 |
| 752-000- P16-15-W20 |
| 18 |
18,5 |
12,5 |
82,2 |
41,1 |
90 |
35,2 |
60,5 |
3 |

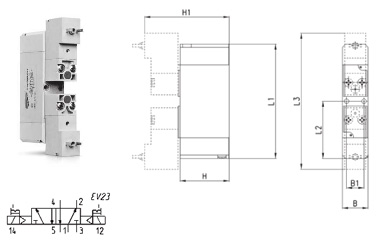

5/2 лин./поз. распределитель ISO 26 мм - 18 мм, двусторонний
|
Распределители Серии 7 с электропневматическим двусторонним управлением производятся по стандарту ISO размер 26 мм и 18 мм. Предназначены для монтажа на плите. Для управления используются соленоиды Серии W и Серии P с широким выбором напряжений (по заказу). Мин. рабочее давление 2 бар. Разъем Мод. 126-800.
В комплекте:
1 х уплотнение для стыковки с плитой
2 х винты
| Модель |
Размер ISO |
B |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
Мин.раб.давлен., Бар |
| 751-000- P11-15-W20 |
| 26 мм |
26,5 |
19 |
99,7 |
49,85 |
98,8 |
39 |
64,3 |
2 |
| 752-000- P11-15-W20 |
| 18 мм |
18,5 |
12,5 |
82,2 |
41,1 |
97,8 |
35,2 |
60,5 |
2 |

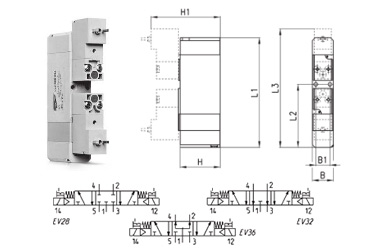

5/3 лин./поз. распределитель ISO 26 мм - 18 мм
|
Распределители Серии 7 с электропневм. управлением и пружинным возвратом в устойчивое среднее положение производятся в соответствии с ISO размер 26 мм и 18 мм. Предназначены для монтажа на плите. Для управления используются соленоиды Серии W и P с широким выбором напряжений (по заказу). Мин. рабочее давление 3 бар. Разъем Мод. 126-800
В комплекте:
1 х уплотнение для стыковки с плитой
2 х винты
| Модель |
Размер ISO |
B |
B1 |
L1 |
L2 |
L3 |
H |
H1 |
Мин.раб.давлен., Бар |
Символ |
| 761-000- P11-15-W20 |
| 26 мм |
26,5 |
19 |
111,7 |
61,85 |
110,8 |
39 |
64,3 |
3 |
EV28 |
| 762-000- P11-15-W20 |
| 18 мм |
18,5 |
12,5 |
96,7 |
55,6 |
104,5 |
35,2 |
60,5 |
3 |
EV28 |
| 771-000- P11-15-W20 |
| 26 мм |
26,5 |
19 |
111,7 |
61,85 |
110,8 |
39 |
64,3 |
3 |
EV32 |
| 772-000- P11-15-W20 |
| 18 мм |
18,5 |
12,5 |
96,7 |
55,6 |
104,5 |
35,2 |
60,5 |
3 |
EV32 |
| 781-000- P11-15-W20 |
| 26 мм |
26,5 |
19 |
111,7 |
61,85 |
110,8 |
39 |
64,3 |
3 |
EV36 |
| 782-000- P11-15-W20 |
| 18 мм |
18,5 |
&12,5 |
96,7 |
55,6 |
104,5 |
35,2 |
60,5 |
3 |
EV36 |

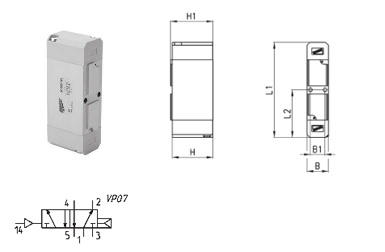

5/2 лин./поз. распределитель ISO 26 мм - 18 мм, односторонний
|
Распределитель Серия 7 выполнен по стандартам ISO размер 26 мм и 18 мм, с пневматическим односторонним управлением и возвратной пневмопружиной, предназначен для монтажа на плите. Для корректной работы распределителя, давление управления должно быть не ниже рабочего давления. Мин. рабочее давление 3 бар.
В комплекте:
1 х уплотнение для стыковки с плитой
2 х винты
| Модель |
Размер ISO |
B |
B1 |
L1 |
L2 |
H |
H1 |
Мин.раб.давлен., Бар |
| 751-000-36 |
| 26 мм |
26,5 |
19 |
99,7 |
49,85 |
39 |
40,5 |
3 |
| 752-000-36 |
| 18 мм |
18,5 |
12,5 |
82,2 |
41,1 |
35,2 |
36,7 |
3 |

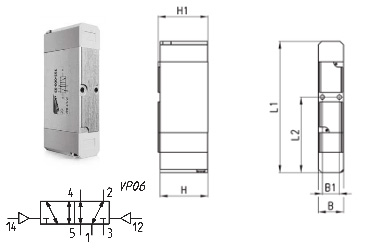

5/2 лин/поз. распределитель ISO VDMA 01 (26 мм); VDMA 02 (18 мм), двусторонний
|
Распределитель Серия 7 выполнен по стандартам ISO размер 26 мм и 18 мм, с пневматическим управлением, предназначен для монтажа на плите. Для корректной работы распределителя, давление управления должно быть не ниже рабочего давления. Мин. рабочее давление 2 бар.
В комплекте:
1 х уплотнение для стыковки с плитой
2 х винты
| Модель |
Размер ISO |
B |
B1 |
L1 |
L2 |
H |
H1 |
Мин.раб.давлен., Бар |
| 751-000-33 |
| 26 мм |
26,5 |
19 |
99,7 |
49,85 |
39 |
40,5 |
2 |
| 752-000-33 |
| 18 мм |
18,5 |
12.5 |
82,2 |
41,1 |
35,2 |
36,7 |
2 |

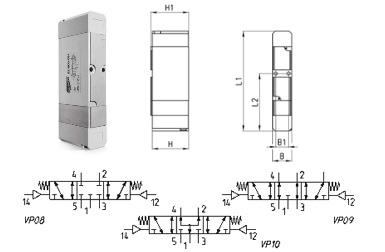

5/3 лин./поз. распределитель ISO 26 мм - 18 мм
|
Распределители Серии 7 с двусторонним пневматическим управлением и пружинным возвратом в устойчивое среднее положение производятся в соответствии с ISO размер 26 мм и 18 мм. Предназначены для монтажа на плите. Мин. рабочее давление 3 бар.
В комплекте:
1 х уплотнение для стыковки с плитой
2 х винты
| Модель |
Размер ISO |
B |
B1 |
L1 |
L2 |
H |
H1 |
Мин.раб.давлен., Бар |
Символ |
| 761-000-33 |
| 26 мм |
26,5 |
19 |
117,7 |
61,85 |
39 |
40,5 |
3 |
VP08 |
| 762-000-33 |
| 18 мм |
18,5 |
12.5 |
96,7 |
55,6 |
35,2 |
36,7 |
3 |
VP08 |
| 771-000-33 |
| 26 мм |
26,5 |
19 |
117,7 |
61,85 |
39 |
40,5 |
3 |
VP09 |
| 772-000-33 |
| 18 мм |
18,5 |
12.5 |
96,7 |
55,6 |
35,2 |
36,7 |
3 |
VP09 |
| 781-000-33 |
| 26 мм |
26,5 |
19 |
117,7 |
61,85 |
39 |
40,5 |
3 |
VP10 |
| 782-000-33 |
| 18 мм |
18,5 |
12.5 |
96,7 |
55,6 |
35,2 |
36,7 |
3 |
VP10 |
|
