Стандартные распределители по ISO 5599-1
Серия 9
|
|
Золотниковые распределители с электропневматическим и пневматическим управлением 5/2 и 5/3 лин./поз.
Размер 1, 2, 3 согласно стандарта ISO 5599/1
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание электропневматических распределителей серии 9
|
|
|
Паспорт на электропневматические распределители серии 9
|
|
|
Сертификат на пневматические распределители серии 9
|
|
|
Разрешение применения на взрывоопасных предприятиях
|
|

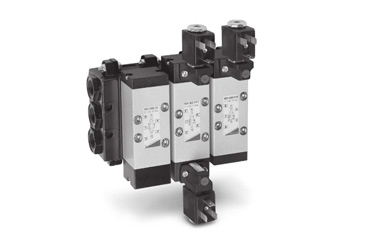

Золотниковые распределители с электропневматическим и пневматическим управлением Серии 9 в соответствии со стандартом ISO, размерами 1, 2 и 3. Доступны три различных типа монтажных плит:
- одноместная плита с выходами сбоку;
- одноместная плита с выходами снизу;
- многоместная плита с общим каналом для подвода магистрального давления и двумя общими коллекторами для линий выхлопа в комплекте с концевыми блоками.
Распределители Серии 9 имеют следующие типы управления:
- одностороннее электропневматическое управление с пружинным возвратом;
- одностороннее электропневматическое управление с пневматическим возвратом ( пневмопружина);
- двустороннее электропневматическое управление;
- пневматическое управление с возвратной пружиной;
- двустороннее пневматическое управление;
- одностороннее пневматическое управление с пневматическим возвратом (пневмопружина).
|
|
|
| Рабочее давление |
макс. давление 10 Бар (для минимального давления см. описание)
|
| Номинальное давление |
6 Бар |
| Номинальный расход |
ISO 1 = 900 Нл/мин
ISO 2 = 1610 Нл/мин
ISO 3 = 4350 Нл/мин
|
| Рабочая температура |
-20°C ÷ +60°C |
| Рабочее тело |
очищенный воздух с фильтрацией не хуже 40 микрон. Если уже используется маслораспыление (мы рекомендуем масло ISO VG32), то подачу масла прекращать нельзя.
|
| Разъем |
соответствует стандарту CNOMO
|

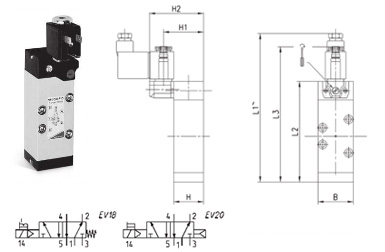

5/2 лин./поз. распределитель ISO 1, ISO 2, ISO 3, односторонний
|
Распределители Серии 9 предназначены для монтажа на плитах и выполнены по стандартам ISO с размерами 1, 2 и 3. Поставляются с электропневматическим управлением и возвратной механической пружиной или пневмопружиной. Для управления используются 2 типа соленоидов: Мод. U70 и A80.
В комплекте:
1 х уплотнение для стыковки с плитой
4 х винты
| Модель |
Размер ISO |
B |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
Мин.раб.давлен., Бар |
Символ |
| 951-000-P15-23 |
| 1 |
38 |
153 |
108 |
146 |
32 |
43 |
58 |
1,5 |
EV18 |
| 952-000-P15-23 |
| 2 |
51 |
173 |
128 |
166 |
33 |
44 |
59 |
1,5 |
EV18 |
| 953-000-P15-23 |
3 |
65 |
218 |
173 |
211 |
45 |
56 |
71 |
1,5 |
EV18 |
| 951-000-P16-23 |
1 |
38 |
153 |
108 |
146 |
32 |
43 |
58 |
1 |
EV20 |
| 952-000-P16-23 |
2 |
51 |
173 |
128 |
166 |
33 |
44 |
59 |
1 |
EV20 |
| 953-000-P16-23 |
3 |
65 |
218 |
173 |
211 |
45 |
56 |
71 |
1 |
EV20 |

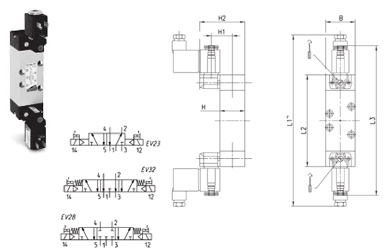

5/2; 5/3 лин./поз. распределитель ISO 1, ISO 2, ISO 3, двусторонний
|
Распределители Серии 9 предназначены для монтажа на плитах и выполнены по стандартам ISO с размерами 1, 2 и 3. Поставляются с электропневматическим управлением и возвратной механической пружиной или пневмопружиной. Для управления используются 2 типа соленоидов: Мод. U70 и A80.
В комплекте:
1 х уплотнение для стыковки с плитой
4 х винты
| Модель |
Размер ISO |
B |
L1 |
L2 |
L3 |
H |
H1 |
H2 |
Мин.раб.давлен., Бар |
Символ |
| 951-000-P11-23 |
| 1 |
38 |
208 |
118 |
194 |
32 |
43 |
58 |
0,5 |
EV23 |
| 952-000-P11-23 |
| 2 |
51 |
228 |
138 |
214 |
33 |
44 |
59 |
0,5 |
EV23 |
| 953-000-P11-23 |
3 |
65 |
273 |
183 |
259 |
45 |
56 |
71 |
0,5 |
EV23 |
| 961-000-P11-23 |
1 |
38 |
208 |
118 |
194 |
32 |
43 |
58 |
1,5 |
EV28 |
| 962-000-P11-23 |
2 |
51 |
228 |
138 |
214 |
33 |
44 |
59 |
1,5 |
EV28 |
| 963-000-P11-23 |
3 |
65 |
273 |
183 |
259 |
45 |
56 |
71 |
1,5 |
EV28 |
| 971-000-P11-23 |
1 |
38 |
208 |
118 |
194 |
32 |
43 |
58 |
1,5 |
EV32 |
| 972-000-P11-23 |
2 |
51 |
228 |
138 |
214 |
33 |
44 |
59 |
1,5 |
EV32 |
| 973-000-P11-23 |
3 |
65 |
273 |
183 |
259 |
45 |
56 |
71 |
1,5 |
EV32 |

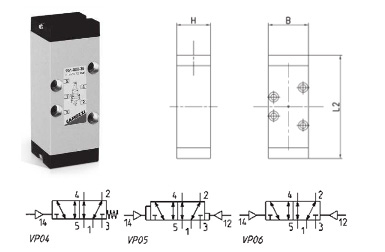

5/2 лин./поз. распред-ль ISO 1, ISO 2, ISO 3, одно- и двусторонний
|
Распределители Серии 9 предназначены для монтажа на плитах и выполнены по стандартам ISO с размерами 1, 2 и 3. Возможные типы управления: - пневматическое, с пружинным возвратом; - пневматическое и дифференциальное; - пневматическое, двустороннее.
В комплекте:
1 х уплотнение для стыковки с плитой
4 х винты
| Модель |
Размер ISO |
B |
L2 |
H |
Мин.раб.давлен., Бар |
Символ |
| 951-000-35 |
| 1 |
38 |
98 |
32 |
1,5 |
VP04 |
| 952-000-35 |
| 2 |
51 |
118 |
33 |
1,5 |
VP04 |
| 953-000-35 |
3 |
65 |
163 |
45 |
1,5 |
VP04 |
| 951-000-34 |
1 |
38 |
96 |
32 |
1 |
VP04 |
| 952-000-34 |
2 |
51 |
118 |
33 |
1 |
VP04 |
| 953-000-34 |
3 |
65 |
163 |
45 |
1 |
VP04 |
| 951-000-33 |
1 |
38 |
98 |
32 |
0,5 |
VP06 |
| 952-000-33 |
2 |
51 |
118 |
33 |
0,5 |
VP06 |
| 953-000-33 |
3 |
65 |
163 |
45 |
0,5 |
VP06 |

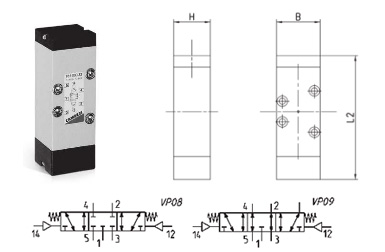

5/3 лин./поз. распределитель ISO 1, ISO 2, ISO 3, двусторонний
|
Стабильная центральная позиция Распределители Серии 9 предназначены для монтажа на плитах и выполнены по стандартам ISO с размерами 1, 2 и 3. Поставляются с пневматическим управлением и пружинным возвратом. Доступны с закрытой и открытой центральной позицией.
В комплекте:
1 х уплотнение для стыковки с плитой
4 х винты
| Модель |
Размер ISO |
B |
L2 |
H |
Мин.раб.давлен., Бар |
Символ |
| 961-000-33 |
| 1 |
38 |
108 |
32 |
1,5 |
VP08 |
| 962-000-33 |
| 2 |
51 |
128 |
33 |
1,5 |
VP08 |
| 963-000-33 |
3 |
65 |
173 |
45 |
1,5 |
VP08 |
| 971-000-33 |
1 |
38 |
108 |
32 |
1,5 |
VP09 |
| 972-000-33 |
2 |
51 |
128 |
33 |
1,5 |
VP09 |
| 973-000-33 |
3 |
65 |
173 |
45 |
1,5 |
VP09 |
|
