Описание электропневматических распределителей серии 4
|
|
|
Паспорт на электропневматические распределители серии 4
|
|
|
Сертификат на электропневматические распределители серии 4
|
|
|
Разрешение на применение на взрывоопасных предприятиях
|
|

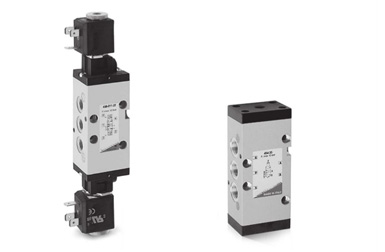

Электропневматические распределители Серии 4 с присоединением G1/8, G1/4 и G1/2, структурой 3/2, 5/2 и 5/3 лин./поз. разработаны в двух основных версиях:
- с электропневматическим управлением и пружинным возвратом;
- с двусторонним электропневматическим управлением.
Распределители Серии 4 снабжены ручным дублированием, управляются электрическими катушками Серий U, G, А8 и Н8. Распределители с присоединением G1/2 управляются клапанами Серии А или 6.
|
|
|
| Конструкция |
золотникового типа
|
| Функция распределителя |
3/2, 2х3/2, 5/2, 5/3 лин./поз. |
| Материалы |
корпус = алюминий
золотник = нержавеющая сталь
уплотнения = NBR PU
|
| Присоединение |
G1/8, G1/4, G1/2 |
| Установка |
в любом положении
|
| Рабочая температура |
-20°C ÷ +60°C
|
| Рабочее давление |
см. таблицу
|
| Рабочее тело |
чистый воздух без масла. Для стандартного исполнения: если уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать |

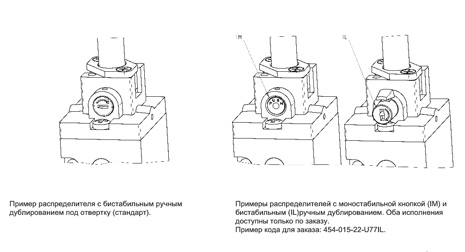

ТИПЫ РУЧНОГО ДУБЛИРОВАНИЯ
|

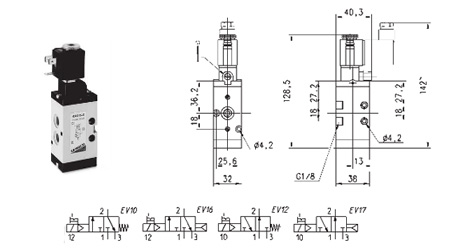

3/2 лин/поз. распределитель, G1/8, односторонний, модели 438 и 448
|
Распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. ( нормально закрытом) или Н.О. ( нормально открытом) вариантах.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 438-015-22 |
| 3/2 Н.З. |
650 |
1.5 ÷ 10 |
EV10 |
| 438-016-22 |
| 3/2 Н.З. |
650 |
1 ÷ 10 |
EV16 |
| 448-015-22 |
3/2 Н.О. |
650 |
1.5 ÷ 10 |
EV12 |
| 448-016-22 |
3/2 Н.О. |
650 |
1 ÷ 10 |
EV17 |

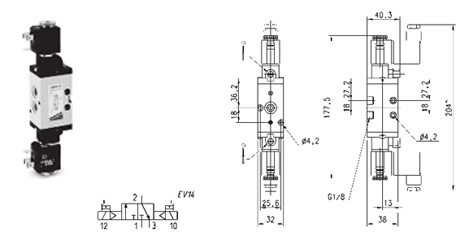

3/2 лин/поз. распределитель, G1/8, двусторонний, модель 438-011
|
Распределители с двухсторонним электропневматическим управлением, где закрытое (Н.З.) или открытое (Н.О.) положение определяется последним поданным импульсом.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 438-011-22 |
| 3/2 |
650 |
0.5 ÷ 10 |

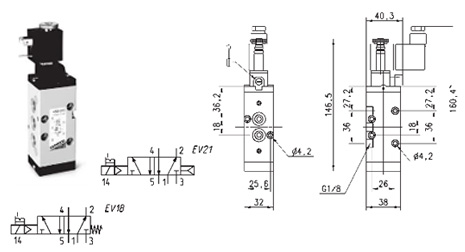

5/2 лин/поз. распределитель, G1/8, односторонний, модель 458
|
Эти распределители с электропневматическим управлением и пружинным, используются для запитки двусторонних пневмоцилиндров.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 458-015-22 |
| 5/2. |
650 |
1.5 ÷ 10 |
EV18 |
| 458-016-22 |
| 5/2 |
650 |
1 ÷ 10 |
EV21 |

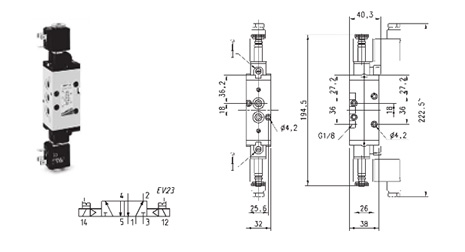

5/2 лин/поз. распределитель, G1/8, двусторонний, модель 458-011
|
Распределители с двусторонним электропневматическим управлением используются для запитки двусторонних пневмоцилиндров.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 458-011-22 |
| 5/2 |
650 |
0.5 ÷ 10 |

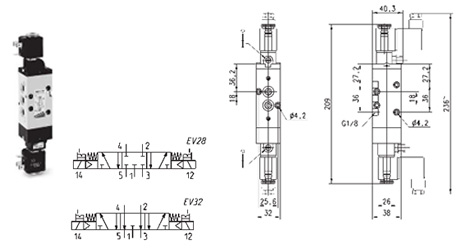

5/3 лин/поз. распределитель, G1/8, модель 468-011 и 478-011
|
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 468-011-22 |
| 5/2 CC |
600 |
1.5 ÷ 10 |
EV28 |
| 478-011-22 |
| 5/2 CO |
600 |
1.5 ÷ 10 |
EV32 |
3/2 лин/поз. распределитель, G1/4, односторонний, модель 434 и 444
|
Распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. ( нормально закрытом) или Н.О. ( нормально открытом) вариантах.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 434-015-22 |
| 3/2 Н.З. |
1250 |
1.5 ÷ 10 |
EV10 |
| 434-016-22 |
| 3/2 Н.З. |
1250 |
1 ÷ 10 |
EV16 |
| 444-015-22 |
3/2 Н.О. |
1250 |
1.5 ÷ 10 |
EV12 |

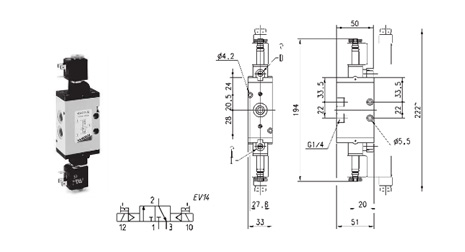

3/2 лин/поз. распределитель, G1/4, двусторонний, модель 434-011
|
Распределитель с электропневматическим двусторонним импульсным управлением.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 434-011-22 |
| 3/2 |
1250 |
0.5 ÷ 10 |

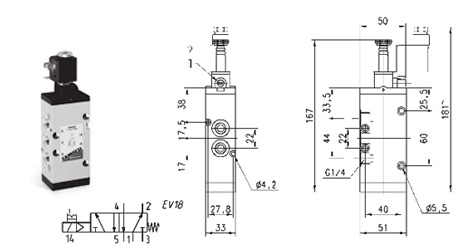

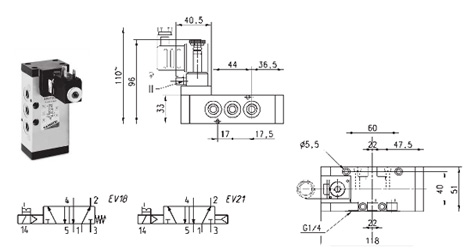

5/2 лин/поз. распределитель, G1/4, односторонний, модель 454
|
Эти распределители с электропневматическим управлением и пружинным или пневматическим возвратом, используются для запитки двусторонних пневмоцилиндров..
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 454-015-22 |
| 5/2 |
1250 |
1.5 ÷ 10 |
EV18 |
| 454-016-22 |
| 5/2 |
1250 |
1 ÷ 10 |
EV21 |

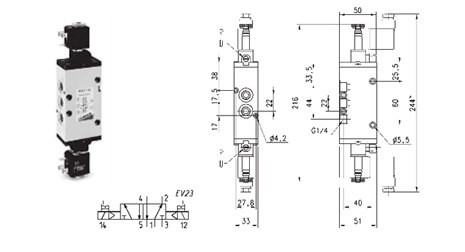

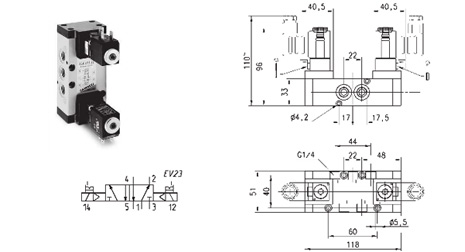

5/2 лин./поз. распределитель, G1/4, двусторонний, модель 454-011
|
Эти распределители с электропневматическим управлением и пружинным или пневматическим возвратом, используются для запитки двусторонних пневмоцилиндров.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 454-011-22 |
| 5/2 |
1250 |
0.5 ÷ 10 |
5/2 лин./поз. распределитель, G1/4, односторонний, модель 454-V
|
Эти распределители с электропневматическим управлением и пружинным или пневматическим возвратом, используются для запитки двусторонних пневмоцилиндров.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 454-V15-22 |
| 5/2 |
1250 |
1.5 ÷ 10 |
EV18 |
| 454-V16-22 |
| 5/2 |
1250 |
1 ÷ 10 |
EV21 |
5/2 лин./поз. распределитель, G1/4, двусторонний, модель 454-V11
|
Эти распределители с электропневматическим управлением и пружинным или пневматическим возвратом, используются для запитки двусторонних пневмоцилиндров.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 454-V11-22 |
| 5/2 |
1250 |
0.5 ÷ 10 |

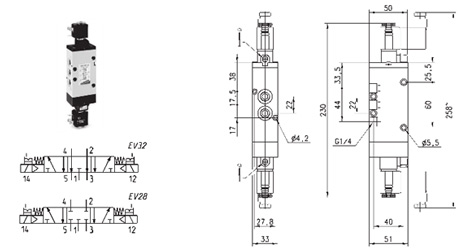

5/3 лин./поз. распределитель, G1/4, модель 464-011 и 474-011
|
CC = с закрытой центральной позицией CO = с открытой центральной позицией
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 464-011-22 |
| 5/3 CC |
1250 |
1.5 ÷ 10 |
EV28 |
| 474-011-22 |
| 5/3 CO |
1250 |
1.5 ÷ 10 |
EV32 |
3/2, 5/2 лин./поз. распределитель, G1/2, односторонний, модель 452С
|
Распределители с электропневматическим управлением и пружинным или пневматическим возвратом, используются для запитки двусторонних пневмоцилиндров. Распределитель состоит из корпуса (452С-015) и пилота (600-450- А60), который заказывается и поставляется отдельно.
Для снижения энергопотребления и упрощения монтажа можно использовать пилотный клапан А131-АС2, со съемным соленоидом типа U70 или G70.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 452C-015-22 |
5/2 |
2500 |
1.5 ÷ 10 |
- |
EV18 |
| 452C-016-22 |
5/2 |
2500 |
1 ÷ 10 |
1 ÷ 10 |
EV21 |
| 432C-015-22 |
3/2 |
2500 |
1.5 ÷ 10 |
- |
|

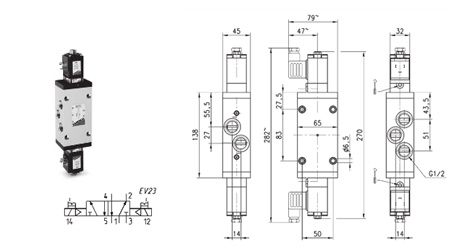

5/2- лин./поз. распределитель, G1/2, двусторонний, модель 452С
|
Распределители с электропневматическим управлением и пружинным или пневматическим возвратом, используются для запитки двусторонних пневмоцилиндров. Распределитель состоит из корпуса (452С-015) и пилота (600-450- А60), который заказывается и поставляется отдельно.
Для снижения энергопотребления и упрощения монтажа можно использовать пилотный клапан А131-АС2, со съемным соленоидом типа U70 или G70.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 452C-011-22 |
| 5/2 |
2500 |
0.5 ÷ 10 |

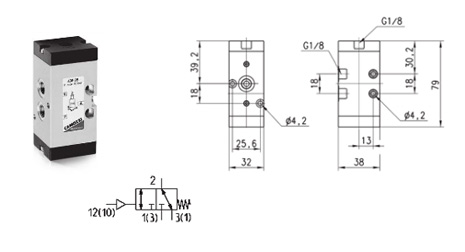

3/2 лин./поз. распределитель, G1/8, односторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 438-35 |
| без плиты/на плите |
3/2 Н.З. |
700 |
1.5 |
-0.9 ÷ 10 |
5/2 лин./поз. распределитель, G1/8, односторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 458-35 |
| без плиты/на плите |
5/2 |
700 |
1.5 |
-0.9 ÷ 10 |

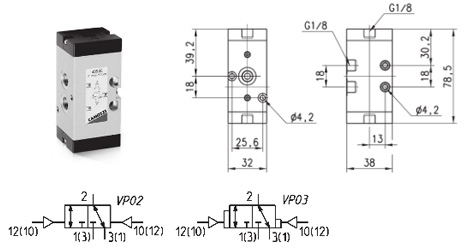

3/2 лин./поз. распределитель, G1/8, двусторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
Символ |
| 438-33 |
| без плиты/на плите |
3/2 Н.З. |
700 |
0.5 |
-0.9 ÷ 10 |
VP02 |
| 438-34 |
| без плиты/на плите |
3/2 Н.З. |
700 |
1 |
-0.9 ÷ 10 |
VP03 |

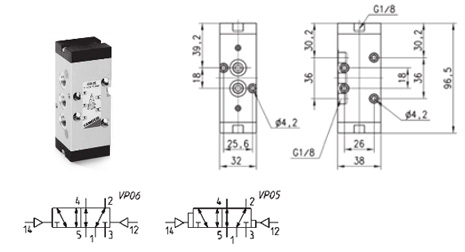

5/2 лин./поз. распределитель, G1/8, двусторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Рабочее давление, Бар |
Символ |
| 458-33 |
| без плиты/на плите |
5/2 |
700 |
0.5 |
-0.9 ÷ 10 |
VP06 |
| 458-35 |
| без плиты/на плите |
5/2 |
700 |
1 |
-0.9 ÷ 10 |
VP05 |

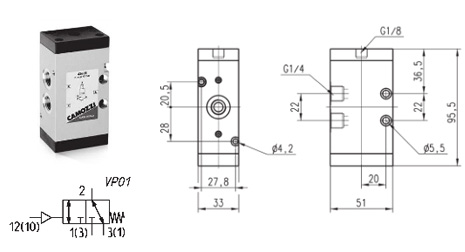

3/2 лин./поз. распределитель, G1/4, односторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 434-35 |
| без плиты/на плите |
3/2 Н.З. |
1250 |
1.5 |
-0.9 ÷ 10 |

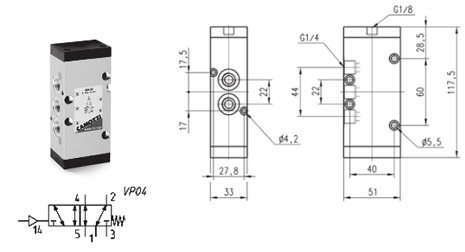

5/2 лин./поз. распределитель, G1/4, односторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 454-35 |
| без плиты/на плите |
5/2 |
1250 |
1,5 |
-0.9 ÷ 10 |

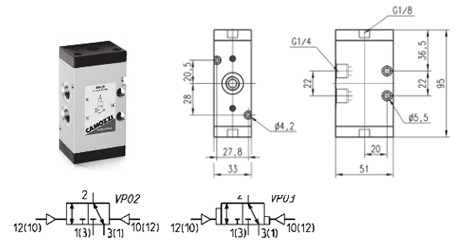

3/2 лин./поз. распределитель, G1/4, двусторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
Символ |
| 434-33 |
| без плиты/на плите |
3/2 Н.З. |
1250 |
0,5 |
-0.9 ÷ 10 |
VP02 |
| 434-34 |
| без плиты/на плите |
3/2 Н.З. |
1250 |
1 |
-0.9 ÷ 10 |
VP03 |

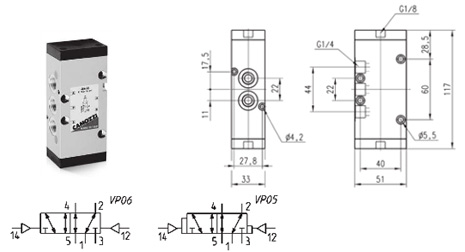

5/2 лин./поз. распределитель, G1/4, двусторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
Символ |
| 454-33 |
| без плиты/на плите |
5/2 |
1250 |
0,5 |
-0.9 ÷ 10 |
VP06 |
| 454-34 |
| без плиты/на плите |
5/2 |
1250 |
1 |
-0.9 ÷ 10 |
VP05 |

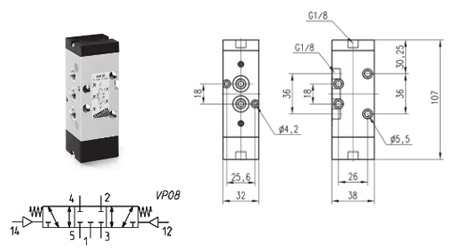

5/3 лин./поз. распределитель, с закр. центр. позицией, G1/8
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 468-33 |
| без плиты/на плите |
5/3 закр. центр. поз. |
700 |
1,5 |
-0.9 ÷ 10 |

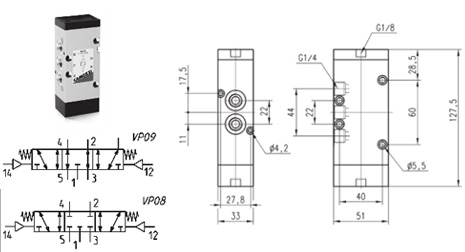

5/3 лин./поз. распределитель, G1/4
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
Символ |
| 464-33 |
| без плиты/на плите |
5/3 закр. центр. поз. |
1250 |
1,5 |
-0.9 ÷ 10 |
VP08 |
| 474-33 |
| без плиты/на плите |
5/3 откр. центр. поз. |
1200 |
1,5 |
-0.9 ÷ 10 |
VP09 |
5/2 лин./поз. распределитель, G1/2, односторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 452C-35 |
| в линию |
5/2 |
2500 |
1,5 |
-0.9 ÷ 10 |

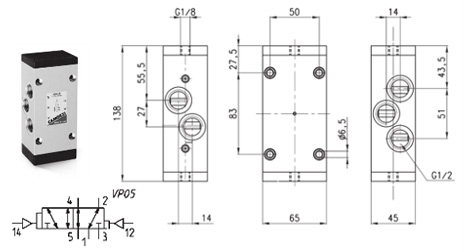

5/2 лин./поз. распределитель, G1/2, двусторонний
|
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
|
