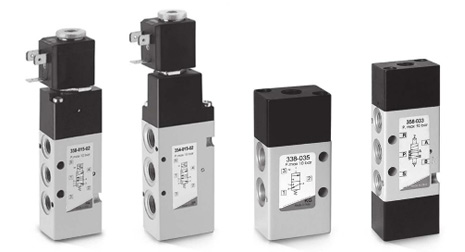

Электропневматические и пневматические распределители серии 3
|
|
С электропневматическим и пневматическим управлением
2х3/2, 3/2, 5/2, 5/3 лин./поз.
Присоединение G1/8", G1/4"
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание электропневматических распределителей серии 3
|
|
|
Паспорт на электропневматические распределители серии 3
|
|
|
Сертификат на электропневматические распределители серии 3
|
|
|
Разрешение на применение на взрывоопасных предприятиях
|
|
Распределители с электропневматическим управлением Серии 3, присоединение G1/8 и G1/4, структурой 3/2, 2 x 3/2, 5/2 и 5/3 лин./ поз. разработаны в двух основных версиях:
- с электропневматическим управлением и пружинным возвратом;
- с двусторонним электропневматическим управлением.
Распределители Серии 3 управляются электрическими катушками Серий U и G с размерами 22х22 мм. Распределители снабжены ручным дублированием.
|
|
|
| Конструкция |
золотникового типа (с пилотным управлением)
|
| Тип распределителя |
2x3/2 - 3/2 - 5/2 - 5/3 лин/поз. |
| Материалы |
корпус = алюминий
золотник = нержавеющая сталь
уплотнения = NBR
|
| Присоединение |
G1/8, G1/4 |
| Установка |
в любом положении
|
| Рабочая температура |
-20°C ÷ +60°C
|
| Рабочее давление |
см. таблицу
|
| Рабочее тело |
очищенный воздух с фильтрацией не хуже 40 микрон. Если уже используется маслораспыление (мы рекомендуем масло ISO VG32), то подачу масла прекращать нельзя. |

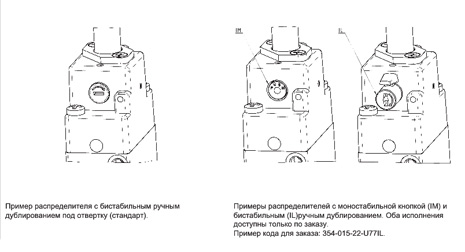

ТИПЫ РУЧНОГО ДУБЛИРОВАНИЯ
|
3/2 распределитель, G1/8, односторонний - модель 338 и 348
|
Распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. (нормально закрытом) или Н.О. (нормально открытом) исполнениях.
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Символ |
| 338-015-02 |
| без плиты |
3/2 Н.З. |
700 |
1.4 ÷ 10 |
EV10 |
| 338L-015-02 |
| на плите |
3/2 Н.З. |
700 |
1.4 ÷ 10 |
EV10 |
| 348-015-02 |
без плиты |
3/2 Н.О. |
700 |
1.4 ÷ 10 |
EV12 |
| 348L-015-02 |
на плите |
3/2 Н.О. |
700 |
1.4 ÷ 10 |
EV12 |
3/2 распределитель, G1/8, двусторонний, модель 338
|
Распределители с двусторонним электропневматическим управлением. В зависимости от последнего импульса остаются или в Н.З., или в Н.О. положении.
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 338-011-02 |
| без плиты |
3/2 |
700 |
0.4 ÷ 10 |
| 338L-011-02 |
| на плите |
3/2 |
700 |
0.4 ÷ 10 |
2 x3/2 распределитель, G1/8, модели 338D - 348D - 398D
|
Распределители с двумя 3/2 лин/поз. клапанами в одном корпусе.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 338D-015-02 |
| 2 х 3/2 Н.З. |
700 |
1.4 ÷ 10 |
- |
EV39 |
| 348D-015-02 |
| 2 х 3/2 Н.О. |
700 |
1.4 ÷ 10 |
- |
EV41 |
| 338D-E15-02 |
2 х 3/2 Н.З. |
700 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV40 |
| 348D-E15-02 |
2 х 3/2 Н.О. |
700 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV44 |
| 398D-015-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
700 |
1.4 ÷ 10 |
- |
EV43 |
| 398D-E15-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
700 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV42 |

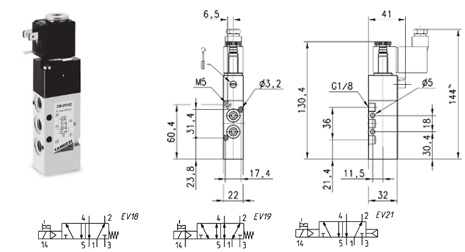

5/2 распределитель, G1/8, односторонний, модель 358
|
Распределители с электропневматическим управлением и пружинным возвратом, используются для запитки пневмоцилиндров двустороннего действия.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 358-015-02 |
| 5/2 |
700 |
1.4 ÷ 10 |
- |
EV18 |
| 358-E15-02 |
| 5/2 |
700 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV19 |
| 358-016-02 |
5/2 |
700 |
1.4 ÷ 10 |
- |
EV21 |

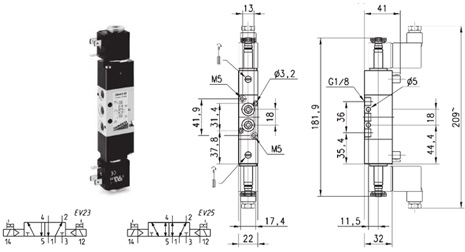

5/2 распределитель, G1/8, двусторонний, модель 358
|
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 358-011-02 |
| 5/2 |
700 |
0.4 ÷ 10 |
- |
EV23 |
| 358-E11-02 |
| 5/2 |
700 |
-0.9 ÷ 10 |
0.4 ÷ 10 |
EV25 |

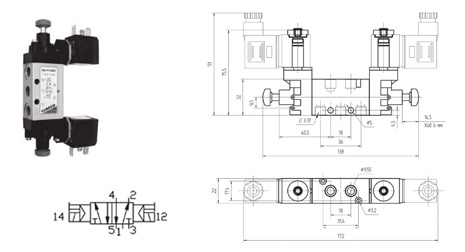

5/2- лин/поз. распределитель, G1/8, двусторонний, модель 358
|
Распределители Серии 3, G1/8 5/2-лин/поз. с двусторонним электропневматическим управлением и ручным дублированием, прямого действия.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
| 358-V11-02S03 |
| 5/2 |
700 |
0.5 ÷ 10 |

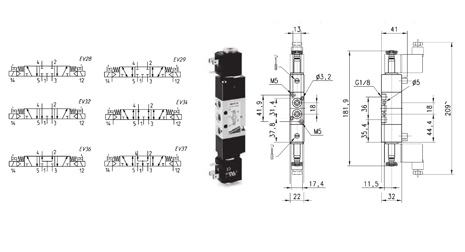

5/3 распределитель, G1/8, модели 368 - 378 - 388
|
Распределители с электропневматическим управлением и пружинным возвратом в устойчивое среднее положение.
СС = с закр. центр. поз. CO = с откр. центр. поз. CP = с подачей давления в обе линии
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 368-011-02 |
| 5/3 CC |
700 |
1 ÷ 10 |
- |
EV28 |
| 368-E11-02 |
| 5/3 CC |
700 |
-0.9 ÷ 10 |
1 ÷ 10 |
EV29 |
| 378-011-02 |
5/3 CO |
700 |
1 ÷ 10 |
- |
EV32 |
| 378-E11-02 |
5/3 CO |
700 |
-0.9 ÷ 10 |
1 ÷ 10 |
EV34 |
| 388-011-02 |
5/3 CP |
700 |
1 ÷ 10 |
- |
EV36 |
| 388-E11-02 |
5/3 CP |
700 |
-0.9 ÷ 10 |
1 ÷ 10 |
EV37 |
3/2 распределитель, G1/4, односторонний, модели 334 - 344
|
Эти распределители с электропневматическим управлением и пружинным возвратом, поставляются в Н.З. (нормально закрытом) или Н.О. (нормально открытом) исполнениях.
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 334-015-02 |
| без плиты |
3/2 Н.З. |
1300 |
1.4 ÷ 10 |
- |
EV10 |
| 334-E15-02 |
| без плиты |
3/2 Н.З. |
1300 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV11 |
| 344-015-02 |
без плиты |
3/2 Н.О. |
1300 |
1.4 ÷ 10 |
- |
EV12 |
| 344-E15-02 |
без плиты |
3/2 Н.О. |
1300 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV13 |

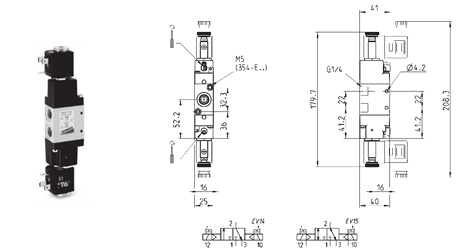

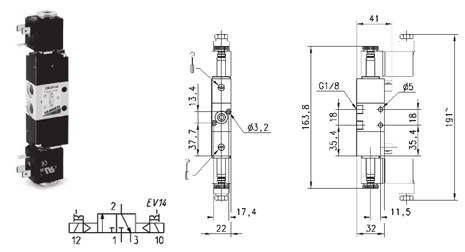

3/2 распределитель, G1/4, двусторонний, модель 334
|
Распределители с двусторонним электропневматическим управлением. В зависимости от последнего импульса остаются или в Н.З., или в Н.О. положении.
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 334-011-02 |
| без плиты |
3/2. |
1300 |
0.4 ÷ 10 |
- |
EV14 |
| 334-E11-02 |
| без плиты |
3/2 |
1300 |
-0.9 ÷ 10 |
0.4 ÷ 10 |
EV15 |
2 x3/2 распределитель, G1/4, модели 334D - 344D - 394D
|
Распределители доступны в исполнении с двумя 3/2 лин/поз. клапанами в одном корпусе.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 334D-015-02 |
| 2 х 3/2 Н.З. |
1200 |
1.4 ÷ 10 |
- |
EV39 |
| 344D-015-02 |
| 2 x 3/2 Н.О. |
1050 |
1.4 ÷ 10 |
- |
EV41 |
| 334D-E15-02 |
2 x 3/2 Н.З. |
1200 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV40 |
| 344D-E15-02 |
2 x 3/2 Н.О. |
1050 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV44 |
| 394D-015-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
1050 |
1.4 ÷ 10 |
- |
EV43 |
| 394D-E15-02 |
1 x 3/2 Н.З. + 1 x 3/2 Н.О. |
1050 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV42 |

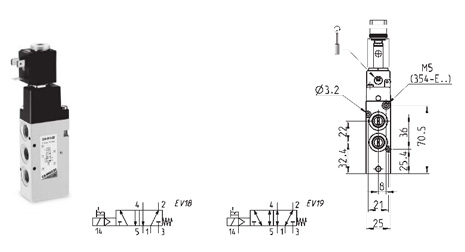

5/2 распределитель, G1/4, односторонний, модель 354
|
Распределители с электропневматическим управлением и пружинным возвратом.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 354-015-02 |
| 5/2 |
1300 |
1.4 ÷ 10 |
- |
EV18 |
| 354-E15-02 |
| 5/2 |
1300 |
-0.9 ÷ 10 |
1.4 ÷ 10 |
EV19 |
5/2 распределитель, G1/4, двусторонний, модель 354
|
Распределители с двусторонним электропневматическим управлением используются для запитки пневмоцилиндров двустороннего действия.
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 354-011-02 |
| 5/2 |
1300 |
0.4 ÷ 10 |
- |
EV23 |
| 354-E11-02 |
| 5/2 |
1300 |
-0.9 ÷ 10 |
0.4 ÷ 10 |
EV25 |

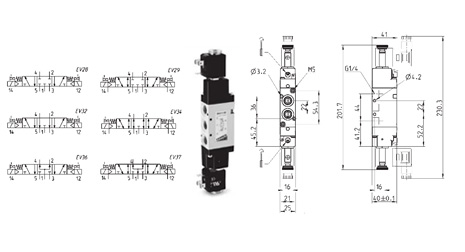

5/3 распределитель, G1/4, модели 364 - 374 - 384
|
Распределители с электропневматическим управлением и пружинным возвратом в устойчивое среднее положение.
СС = с закр. центр. поз. CO = с откр. центр. поз. CP = с подачей давления в обе линии
| Модель |
Функция |
Расход, Нл/мин |
Рабочее давление, Бар |
Давление управления, Бар |
Символ |
| 364-011-02 |
| 5/3 CC |
1200 |
1 ÷ 10 |
- |
EV28 |
| 364-E11-02 |
| 5/3 CC |
1200 |
-0.9 ÷ 10 |
1 ÷ 10 |
EV29 |
| 374-011-02 |
5/3 CO |
1200 |
1 ÷ 10 |
- |
EV32 |
| 374-E11-02 |
5/3 CO |
1200 |
-0.9 ÷ 10 |
1 ÷ 10 |
EV34 |
| 384-011-02 |
5/3 CP |
1200 |
1 ÷ 10 |
- |
EV36 |
| 384-E11-02 |
5/3 CP |
1200 |
-0.9 ÷ 10 |
1 ÷ 10 |
EV37 |

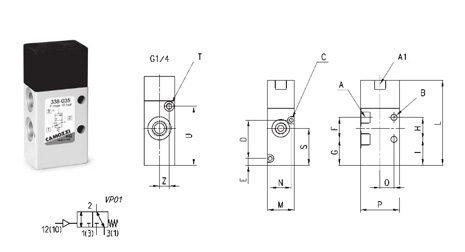

3/2 распределитель, G1/8 и G1/4, односторонний
|
Для распределителей с присоединением G1/8 подвод воздуха в порт 12 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 - через отверстие M5 (см. размер T).
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
| 338-035 |
| без плиты |
3/2 Н.З. |
700 |
1.4 |
-0.9 ÷ 10 |
G1/8 |
G1/8 |
5 |
3,2 |
- |
5,7 |
18 |
21,4 |
18 |
21,4 |
69,8 |
22 |
- |
11,5 |
32 |
30,4 |
- |
- |
- |
| 338-035 |
| на плите |
3/2 Н.З. |
1200 |
1.4 |
-0.9 ÷ 10 |
G1/8 |
G1/8 |
- |
3,2 |
31,4 |
5,7 |
18 |
21,4 |
- |
21,4 |
69,8 |
22 |
17,4 |
11,5 |
32 |
30,4 |
- |
- |
- |
| 334-035 |
без плиты |
3/2 Н.З. |
1300 |
1.4 |
-0.9 ÷ 10 |
G1/4 |
- |
4,1 |
- |
- |
- |
22 |
21,4 |
22 |
21,4 |
73 |
25 |
- |
16 |
40 |
32.4 |
M5 |
48.5 |
8 |

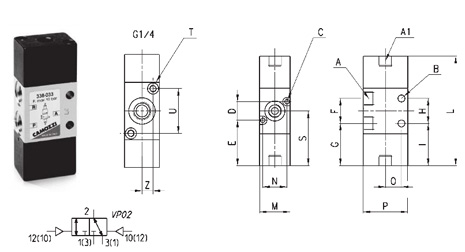

3/2 распределитель, G1/8 и G1/4, двусторонний
|
Для распределителей с присоединением G1/8 подвод воздуха в порт 10, 12 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 – через отверстие M5 (см. размер T).
| Модель |
Монтаж |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
I |
L |
M |
N |
O |
P |
S |
T |
U |
Z |
| 338-033 |
| без плиты |
3/2 Н.З. |
700 |
0.4 |
-0.9 ÷ 10 |
G1/8 |
G1/8 |
5 |
- |
- |
- |
18 |
30,4 |
18 |
30,4 |
78,8 |
22 |
- |
11,5 |
32 |
41,7 |
- |
- |
- |
| 338L-033 |
| на плите |
3/2 Н.З. |
700 |
0.4 |
-0.9 ÷ 10 |
G1/8 |
G1/8 |
5 |
3,2 |
13,4 |
32,7 |
18 |
30,4 |
- |
30,4 |
78,8 |
22 |
17,4 |
- |
32 |
41,7 |
- |
- |
- |
| 334-033 |
без плиты |
3/2 Н.О. |
1300 |
0.4 |
-0.9 ÷ 10 |
G1/4 |
- |
4,1 |
- |
- |
- |
22 |
29,7 |
22 |
29,7 |
81,3 |
25 |
- |
18 |
40 |
40.7 |
M5 |
- |
- |

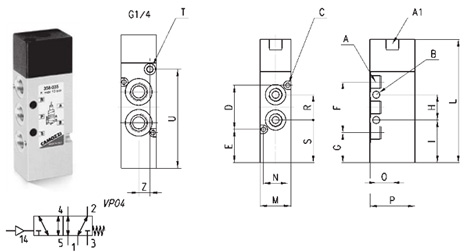

5/2 распределитель, G1/8 и G1/4, односторонний
|
Для распределителей с присоединением G1/8 подвод воздуха в порт 14 осуществляется через отверстие G1/8 (см. чертеж, размер A1), с присоединением G1/4 - через отверстие M5 (см. размер T).
| Модель |
Функция |
Расход, Нл/мин |
Мин. давл. упр-я, Бар |
Раб. давл., Бар |
| 358-035 |
| 5/2 |
700 |
1.4 |
-0.9 ÷ 10 |
|
Управление
