Электропневматические распределители прямого действия. Серия 6.
|
2/2 и 3/2 лин./поз., Н.З. (нормально закрытые), Н.О. (нормально открытые) Присоединение G1/8", G3/8", быстроразъемное соединение Ø 4 мм.
|

|
Посмотреть стоимость и наличие распределителей
|

|

|
Описание распределителей прямого действия. Серия 6
|

|
Паспорт на распределители прямого действия. Серия 6
|

|
Сертификат на распределители прямого действия. Серия 6
|
Распределители разработаны как для индивидуального использования, так и для группового монтажа. Присоединение G1/8 или встроенные быстроразъемные соединения ø4 (присоединение G3/8 только для 2-линейных).
Электропневматические распределители прямого действия Серии 6 могут работать на воздухе как с распыленным маслом, так и без масла. Они поставляются 2/2 и 3/2 лин./поз. нормально закрытые (Н.З.) или нормально открытые (Н.O.).
|
|
|
Конструкция |
клапанного типа
|
Тип распределителя |
2/2 - 3/2 лин./поз., Н.З. - Н.О. |
Материалы |
корпус = AL/латунь уплотнения = NBR (FKM по заказу) остальное = нерж.сталь
|
Крепление |
в любом положении |
Рабочая температура |
0 ÷ 80°C (при сухом воздухе -20°C)
|
Рабочее давление |
см.таблицу
|
Номинальных расход |
Qn (см.таблицу)
|
Условный проход |
Ø (см.таблицу) |
Рабочее тело |
чистый воздух, без смазки. Если в системе уже используется смазка (мы рекомендуем масло ISO VG32), то ее подачу нельзя прекращать
|
Напряжение |
AC стандартное: 24V, 50/60 Hz 110V - 50/60 Hz 230V - 50/60 Hz DC стандартное: 24 V |
Допустимый разброс напряжений |
AC +10%; -15% DC +/- 10%
|
Потребляемая мощность |
AC в импульсном режиме работы = 19 VA в постоянном режиме работе = 12 VA DC 10 W |
Рабочий цикл |
100% непрерывный режим работы
|
Изоляция |
класс H |
Разъем |
Мод. 124-800
|
Класс защиты |
IP65 с разъемом по DIN 43650/PG9 |

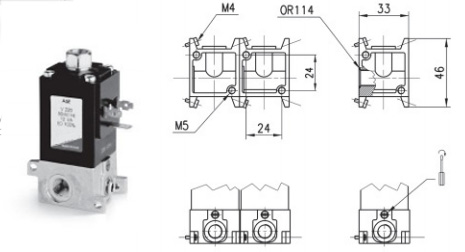

3/2 лин./поз. Н.З. и Н.О. распределитель, G1/8 - Модель 638 и Модель 648
|
Предназначены для управления цилиндрами одностороннего действия или используются в качестве пилотных распределителей.
Модель |
Напряжение |
Присоединение |
Функция |
Усп. проход, мм. |
Расход Qn, Нл/мин |
Давл-е мин-макс (DC), Бар |
Давл-е мин-макс (AC), Бар |
Символ |
638-150-A6B 638-150-A6C 638-150-A6D 638-150-A6E 638-150-A62 638-150-A63 638-150-A64 638-150-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G1/8 |
Н.З. |
2 |
130 |
0 ÷ 10 |
- |
EV03 |
648-150-A6B 648-150-A6C 648-150-A6D 648-150-A6E 648-150-A62 648-150-A63 648-150-A64 648-150-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G1/8 |
Н.О. |
2 |
80 |
0 ÷ 8 |
0 ÷ 6 |
EV05 |

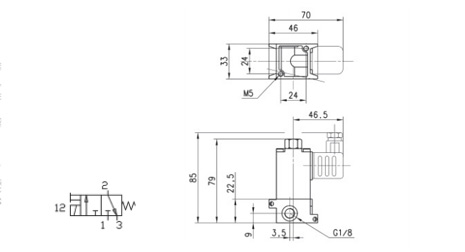

3/2 лин./поз. Н.З. и Н.О. распределитель, G1/8 - Модель 638 и Модель 648
|
Эти распределители снабжены ручным дублированием, доступны с присоединением на входе G1/8, на выходе - G1/8 или с быстроразъемным соединением Ø 4 мм. Поставляются с уплотнительным кольцом и винтами.
Модель |
Напряжение |
Вход |
Выход |
Функция |
Усл. проход, мм |
Усл. проход, мм |
638M-101-A6B 638M-101-A6C 638M-101-A6D 638M-101-A6E 638M-101-A62 638M-101-A63 638M-101-A64 638M-101-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G1/8 |
G1/8 |
Н.З. |
2 |
120 |
63CM-101-A62 63CM-101-A6C 63CM-101-A6D 63CM-101-A6E 63CM-101-A62 63CM-101-A63 63CM-101-A64 63CM-101-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G1/8 |
Ø 4 |
Н.З. |
2 |
108 |
3/2 лин./поз. распределитель, Н.З. - Модель 600
|
Эти распределители имеют приточную присоединительную частью двух видов: А = фиксированный интерфейс (установка в одном положении) В = вращающийся интерфейс Могут быть использованы в качестве пилотных клапанов к распределителям Серия 4. Распределители снабжены ручным дублированием.
Модель |
Напряжение |
Присоединение |
Функция |
Усл. проход, мм |
Расход Qn, Нл/мин |
Давл-е мин-макс, Бар |
600-450-A6B 600-450-A6C 600-450-A6D 600-450-A6E 600-450-A62 600-450-A63 600-450-A64 600-450-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
с вращением |
Н.З. |
2 |
106 |
0 ÷ 10 |
600-457-A6B 600-457-A6C 600-457-A6D 600-457-A6E 600-457-A62 600-457-A63 600-457-A64 600-457-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
фиксированное |
Н.З. |
2 |
106 |
0 ÷ 10 |

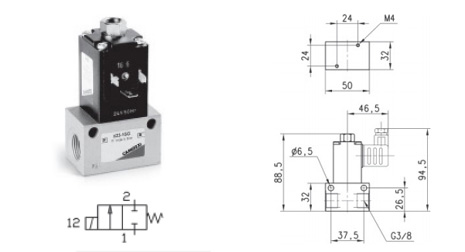

2/2-лин./поз. распределитель, G3/8 - Модель 623
|
2/2- лин/поз. распределители с присоединением G3/8 поставляются с тремя различными условными проходами.
Модель |
Напряжение |
Присоединение |
Функция |
Усл. проход, мм |
Расход Qn, Нл/мин |
Давл-е мин-макс, Бар |
623-15E-A6B 623-15E-A6C 623-15E-A6D 623-15E-A6E 623-15E-A62 623-15E-A63 623-15E-A64 623-15E-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G3/8 |
Н.З. |
2,5 |
230 |
0 ÷ 15 |
623-15F-A6B 623-15F-A6C 623-15F-A6D 623-15F-A6E 623-15F-A62 623-15F-A63 623-15F-A64 623-15F-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G3/8 |
Н.З. |
3 |
333 |
0 ÷ 14 |
623-15G-A6B 623-15G-A6C 623-15G-A6D 623-15G-A6E 623-15G-A62 623-15G-A63 623-15G-A64 623-15G-A66 |
24V AC 48V AC 110V AC 220V AC 12V DC 24V DC 48V DC 110V DC |
G3/8 |
Н.З. |
4 |
520 |
0 ÷ 6 |
|
