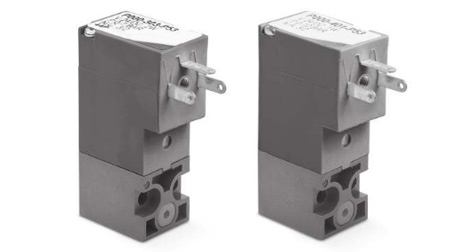

Электропневматические распределители прямого действия
Серия P, PN
|
|
3/2 лин./поз., Н.З. или Н.О. Присоединение M5 (для одно- и многоместных плит),
быстроразъемное соединение для трубок 3 и 4 мм ( для группового монтажа на плите).
|
|
|
Посмотреть стоимость
и наличие
распределителей
|
|
|
Описание электропневматических распределителей прямого действия. Серия P, PN
|
|
|
Паспорт на электропневматические распределители прямого действия. Серия P, PN
|
|
|
Сертификат на электропневматические распределители прямого действия. Серия P, PN
|
|
Распределители прямого действия Серии P доступны 3/2 лин/поз., как нормально закрытые (Н.З.), так и нормально открытые (Н.О.). Оба исполнения могут быть установлены как на одноместную, так и на многоместные плиты. Распределители оснащены ручным дублированием.
|
|
|
| Тип распределителя |
3/2 Н.З. - Н.О.
|
| Конструкция |
клапанного типа |
| Крепление |
винтами М5 на плиту
|
| Материалы |
корпус = технополимер
клапан = PU (FKM по заказу)
уплотнения = NBR (FKM по заказу)
остальное = нержавеющая сталь |
| Установка |
в любом положении
|
| Рабочая температура |
0 ÷ 50°C
|
| Рабочее давление |
см. таблицу
|
| Номинальный расход (6 Бар при ΔP=1 Бар) |
ø 1,5 мм Qn 43 Нл/мин
ø 1,1 мм Qn 30 Нл/мин
ø 0,8 мм Qn 20 Нл/мин |
| Среда |
фильтрованный воздух со смазкой и без (в случае, если в системе уже используется смазка ( рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать)
|
| Напряжение |
24V DC
|
| Потребляемая мощность |
2 W, 1 W (только 24 V)
|
| Допустимый разброс напряжений |
+/- 10%
|
| Изоляция |
класс F
|
| Класс защиты |
IP65 (с разъемом по DIN 40050)
|
| Рабочий цикл |
100 % непрерывный режим работы
|

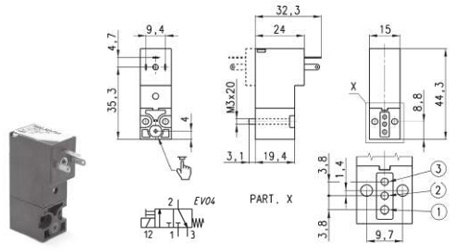

3/2 лин/поз., распределитель Н.З.
|
В комплекте:
1 х уплотнение
2 х винты М3х20 UNI 8112 (для стандартного исполнения) или 2 х винта M3x23 UNI 10227 (для исполнения P)
| Модель |
Условный проход, мм |
Расход Qn, Нл/мин |
Давление мин-макс, Бар |
| P000-301-W53 |
| 0,8 |
25 |
0 ÷ 10 |
| P000-303-W53 |
| 1,5 |
35 |
0 ÷ 7 |
| P000-305-W53 |
| 1,1 |
25 |
0 ÷ 10 |
| P000-303-W23 |
| 1,5 |
35 |
0 ÷ 3 |

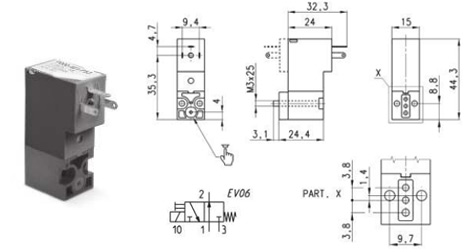

3/2 лин/поз., распределитель Н.О.
|
В комплекте:
1 х уплотнение для Н.О. версии
2 х уплотнения
2 х винты М3х25 UNI 8112 (для стандартного исполнения)
| Модель |
Условный проход, мм |
Расход Qn, Нл/мин |
Давление мин-макс, Бар |
| P000-305-W23 |
| 0,9 |
15 |
0 ÷ 10 |
| P000-303-W23 |
| 1,5 |
23 |
0 ÷ 5 |
3/2 лин/поз., распределитель Н.З.
|
В комплекте:
1 х уплотнение
2 х винт
| Модель |
Условный проход, мм |
Расход Qn, Нл/мин |
Давление мин-макс, Бар |
| PN000-301-P53 |
| 0,8 |
12 |
0 ÷ 10 |
|
