Электропневматические клапана прямого действия. Серия W




Электропневматические распределители прямого действия.
Серия W.

3/2 лин./поз., Н.З. (нормально закрытые), Н.О. (нормально открытые).
Для одноместных плит - присоединение M5,
для группового монтажа - быстроразъемное соединение под трубку ø 3, 4 мм.

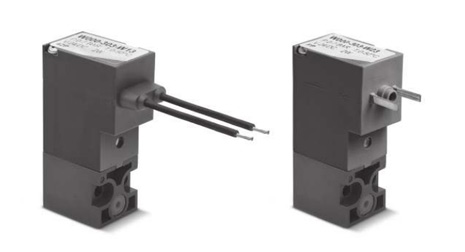

Camozzi. Электропневматические распределители прямого действия. Серия W.

Посмотреть стоимость
и наличие
распределителей



Просмотреть цены на распределители серии W



Просмотр каталога в pdf электропневматических распределителей прямого действия. Серия W

Описание электропневматических распределителей прямого действия. Серия W

Просмотр паспорта на электропневматических распределителей прямого действия. Серия W

Паспорт на электропневматические распределители прямого действия. Серия W

Сертификат на электропневматических распределителей прямого действия. Серия W

Сертификат на электропневматические распределители прямого действия. Серия W

Распределители прямого действия Серии W доступны 3/2 лин./поз., как нормально закрытые (Н.З.), так и нормально открытые (Н.О.). Оба исполнения могут быть установлены как на одноместную, так и на многоместные плиты. Распределители оснащены ручным дублированием.

Общие характеристики



Тип распределителя

3/2 Н.З. - Н.О.

Конструкция клапанного типа
Крепление

винтами

Материалы корпус = технополимер
клапан = PU (FKM по заказу)
уплотнения = NBR (FKM по заказу)
остальное = нержавеющая сталь
Установка

в любом положении

Рабочая температура

0 ÷ 50°C

Рабочее давление

см. таблицу

Номинальный расход (6 Бар при ΔP=1 Бар) ø 1,5 мм Qn 43 Нл/мин
ø 1,1 мм Qn 30 Нл/мин
ø 0,8 мм Qn 20 Нл/мин
Среда

фильтрованный воздух со смазкой и без (в случае, если в системе уже используется смазка ( рекомендуем применять масло ISO VG32), то ее подачу нельзя прекращать)

Напряжение

24V DC, 48V DC, 110V DC

Потребляемая мощность

2W, 1W - для напряжения 24V DC

Допустимый разброс напряжений

+/- 10%

Изоляция

класс F

Класс защиты

IP65 с разъемом DIN 43650

Рабочий цикл

100 % непрерывный режим работы

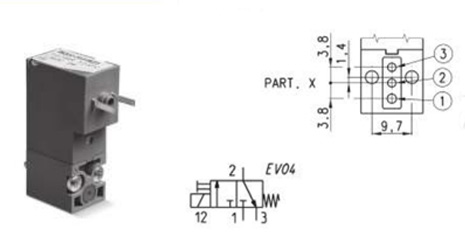

3/2 лин/поз., Н.З., биполярный (24V DC, 48V DC)


В комплекте:
1 х уплотнение; 2 х винты М3х20 UNI 8112 (для стандартного исполнения) или 2х винта M3[23 UNI 10227 (для исполнения P).

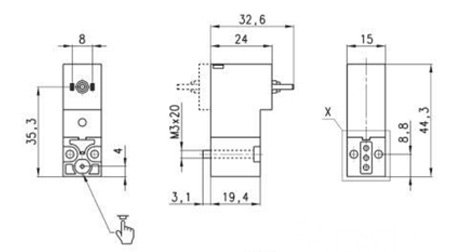

Габаритные размеры электропневматических распределителей прямого действия. Серия W.
Габаритные размеры электропневматических распределителей прямого действия. Серия W.



Модель Условный проход, мм Расход Qn, Нл/мин Давление мин-макс, Бар
W000-305-W23
1,1 25 0 ÷ 10
W000-303-W23
1,5 35 0 ÷ 7
W000-305-W24 1,1 25 0 ÷ 10
W000-303-W24 1,5 35 0 ÷ 7

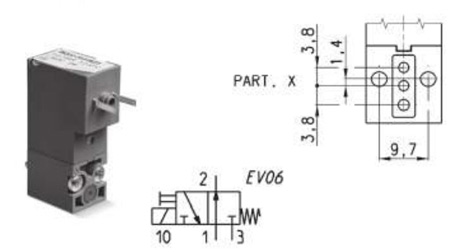

3/2 лин/поз., Н.О., биполярный (24V DC, 48V DC)


В комплекте:
1 х уплотнение для Н.О. версии (контакты 1 и 3 переставлены местами); 2 х уплотнения; 2 х винты M3x25 UNI 8112 (для стандартного исполнения).

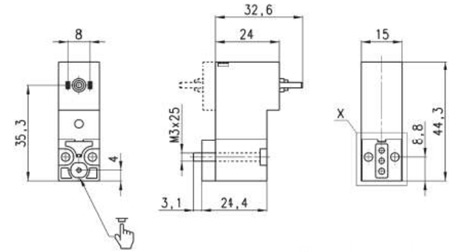

Габаритные размеры электропневматических распределителей прямого действия. Серия W.
Габаритные размеры электропневматических распределителей прямого действия. Серия W.



Модель Условный проход, мм Расход Qn, Нл/мин Давление мин-макс, Бар
W000-405-W23
0,9 15 0 ÷ 10
W000-403-W23
1,5 23 0 ÷ 5
W000-405-W24 0,9 15 0 ÷ 10
W000-403-W24 1,5 23 0 ÷ 5



3/2 лин/поз., Н.З., кабель 300 мм (только 24V DC)


В комплекте:
1 х уплотнение; 2 х винты M3x20 UNI 8112 (для стандартного исполнения)или 2 х винта M3x23 UNI 10227 (для исполнения P).

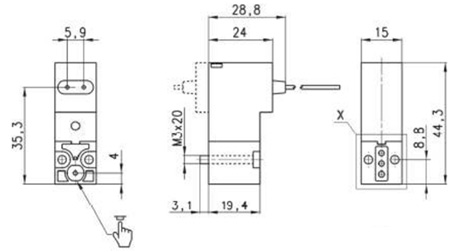

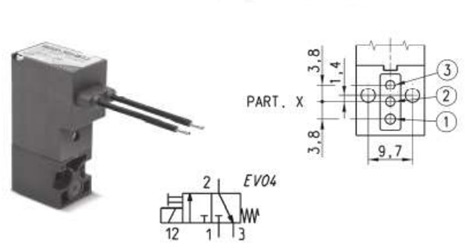

Габаритные размеры электропневматических распределителей прямого действия. Серия W.
Габаритные размеры электропневматических распределителей прямого действия. Серия W.



Модель Условный проход, мм Расход Qn, Нл/мин Давление мин-макс, Бар
W000-305-W13
1,1 25 0 ÷ 10
W000-303-W13
1,5 35 0 ÷ 7

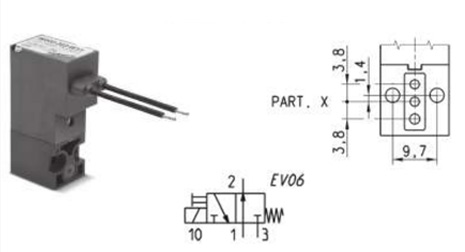

3/2 лин/поз., Н.О., кабель 300 мм (только 24V DC)


В комплекте:
1 х уплотнение для Н.О. версии (контакты 1 и 3 переставлены местами); 2 х уплотнения; 2 х винты M3x25 UNI 8112 (для стандартного исполнения).

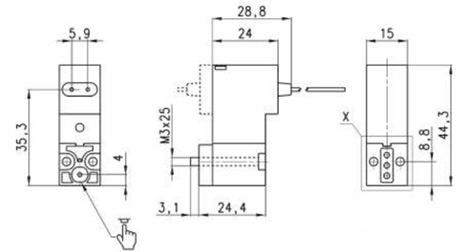

Габаритные размеры электропневматических распределителей прямого действия. Серия W.
Габаритные размеры электропневматических распределителей прямого действия. Серия W.



Модель Условный проход, мм Расход Qn, Нл/мин Давление мин-макс, Бар
W000-405-W13
0,9 15 0 ÷ 10
W000-403-W13
1,5 25 0 ÷ 5
