Пневмоцилиндры с круглым профилем. Серия 42
|
|
Цилиндры одно- и двустороннего действия, магнитные
Ø 32, 40, 50, 63 с демпфированием
|
|
|
- Различные способы крепления
- Гильза из нержавеющей стали
- Исполнение с магнитным поршнем
- Одно и двухстороннего действия
- Простые линии удобные для мойки
- Различные отрасли применения
|
|

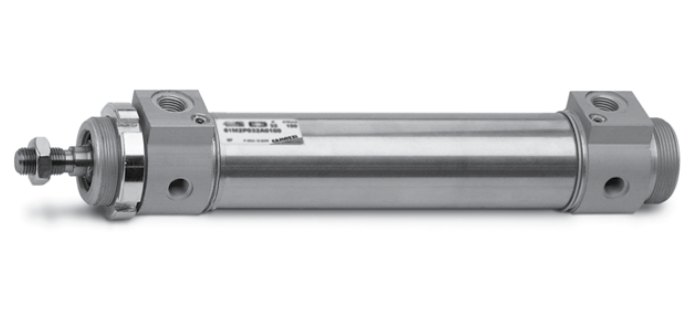

Пневмоцилиндр
с круглым профилем
Серии 42
42M1N032A0025
|
|
Просмотр модели в 3D |
Пневмоцилиндр
с круглым профилем
Серии 42
42M2N050A0150
|
|
Просмотр модели в 3D |
Пневмоцилиндр
с круглым профилем
Серии 42
42M2N063A0500
|
|
Просмотр модели в 3D |
Описание пневмоцилиндров
с круглым профилем
серии 42
|
|
Просмотр описания пневмоцилиндров
серии 42 |
|
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Скачать модель в IGES |
|
Паспорт на пневмоцилиндры с круглым профилем
серии 42 |
|
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Скачать чертеж в DWG |
|
Таблица усилий пневмоцилиндров |
|
|
|
Пневмоцилиндры Серии 42 с диаметрами 32, 40, 50 и 63 разработаны для применения в условиях с повышенными гигиеническими требованиями, у них отсутствуют сложные поверхности, что обеспечивает легкую мойку.
Цилиндры серии 42 характеризуется минимальными габаритными размерами и простыми линиями конструкции. Гильза пневмоцилиндра изготовлена из нержавеющей стали, крышки из анодированного алюминия. Положение поршня определяется магнитными датчиками положения, закрепляемыми на цилиндре. Пневмоприводы серии 42 оснащены устройствами демпфирования в конце хода. Кроме того, поршень имеет пластиковые втулки, обеспечивающие бесшумную остановку в крайних положениях.
|
|
Срок поставки пневмоцилиндров Серии 42 составляет от 21 до 30 дней.
|
Общие характеристики пневмоцилиндров с круглым профилем Серии 42
|
| |
|
|
Конструкция
|
компактный с фланцами
|
| Действие |
односторонний или двусторонний
|
| Материал |
шток - нержавеющая сталь AISI 420B, гильза - нержавеющая сталь AISI 304
уплотнения - NBR
|
|
Варианты крепления
|
передний и задний фланец, лапы, передняя и задняя подвески, резьбовые оси
|
| Диаметр |
Ø 32, 40, 50, 63
|
| Ход (min-max) |
10 - 1000 мм
|
| Рабочее давление |
1 - 10 бар (двустороннего действия), 2 - 10 бар (одностороннего действия)
|
| Рабочая температура |
0°C - 80°C (при сухом воздухе -20°C);
|
| Среда |
воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.
|
|
Скорость (без нагрузки)
|
минимальная - 10 мм/с, максимальная - 1000 мм/с
|
| Гарантия |
1 год или 16 000 км.
|
|
Срок поставки
|
21 - 30 дней
|
|
|
Кодировка для заказа пневмоцилиндров Серии 42
|
|
42
|
Серия
42 |
| M |
Модификация:
M = стандартный, магнитный |
|
2
|
Действие:
1 = односторонний с передней возвратной пружиной
2 = двусторонний с демпфированием в обе стороны
3 = двусторонний без демпфирования
4 = двусторонний с демпфированием назад
5 = двусторонний с демпфированием вперед
6 = двусторонний с проходным штоком и демпфированием в обе стороны
7 = односторонний с проходным штоком
|
|
N
|
Материалы:
N = шток - нержавеющая сталь AISI 420B, гильза - нержавеющая сталь AISI 304
уплотнения - NBR |
| 050 |
Диаметры:
Ø 32 мм
Ø 40 мм
Ø 50 мм
Ø 63 мм
|
| A |
Конструкция:
A = стандартная (с гайкой штока и крышки) |
| 0200 |
Ход:
10 - 1000 мм.
|
Таблица значений стандартного хода для пневмоцилиндров Серии 42
|
X - пневмоцилиндры одностороннего действия
V - пневмоцилиндры двустороннего действия
|
Пневмоцилиндры серии 42 доступные для заказа
|
| Ø |
25 |
50 |
75 |
80 |
100 |
125 |
150 |
160 |
200 |
250 |
300 |
320 |
400 |
500 |
| 32 |
X - (42M1N032A0025)
V - (42M2N032A0025) |
X - (42M1N032A0050)
V - (42M2N032A0050) |
X - (42M1N032A0075)
V - (42M2N032A0075) |
V - (42M2N032A0080) |
V - (42M2N032A0100) |
V - (42M2N032A0125) |
V - (42M2N032A0150) |
V - (42M2N032A0160) |
V - (42M2N032A0200) |
V - (42M2N032A0250) |
V - (42M2N032A0300) |
V - (42M2N032A0320) |
V - (42M2N032A0400) |
V - (42M2N032A0500) |
| 40 |
X - (42M1N040A0025)
V - (42M2N040A0025) |
X - (42M1N040A0050)
V - (42M2N040A0050) |
X - (42M1N040A0075)
V - (42M2N040A0075) |
V - (42M2N040A0080) |
V - (42M2N040A0100) |
V - (42M2N040A0125) |
V - (42M2N040A0150) |
V - (42M2N040A0160) |
V - (42M2N040A0200) |
V - (42M2N040A0250) |
V - (42M2N040A0300) |
V - (42M2N040A0320) |
V - (42M2N040A0400) |
V - (42M2N040A0500) |
| 50 |
X - (42M1N050A0025)
V - (42M2N050A0025) |
X - (42M1N050A0050)
V - (42M2N050A0050) |
X - (42M1N050A0075)
V - (42M2N050A0075) |
V - (42M2N050A0080) |
V - (42M2N050A0100) |
V - (42M2N050A0125) |
V - (42M2N050A0150) |
V - (42M2N050A0160) |
V - (42M2N050A0200) |
V - (42M2N050A0250) |
V - (42M2N050A0300) |
V - (42M2N050A0320) |
V - (42M2N050A0400) |
V - (42M2N050A0500) |
| 63 |
X - (42M1N063A0025)
V - (42M2N063A0025) |
X - (42M1N063A0050)
V - (42M2N063A0050) |
X - (42M1N063A0075)
V - (42M2N063A0075) |
V - (42M2N063A0080) |
V - (42M2N063A0100) |
V - (42M2N063A0125) |
V - (42M2N063A0150) |
V - (42M2N063A0160) |
V - (42M2N063A0200) |
V - (42M2N063A0250) |
V - (42M2N063A0300) |
V - (42M2N063A0320) |
V - (42M2N063A0400) |
V - (42M2N063A0500) |

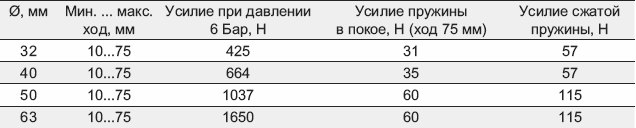

Характеристика цилиндров одностороннего действия Серии 42
|

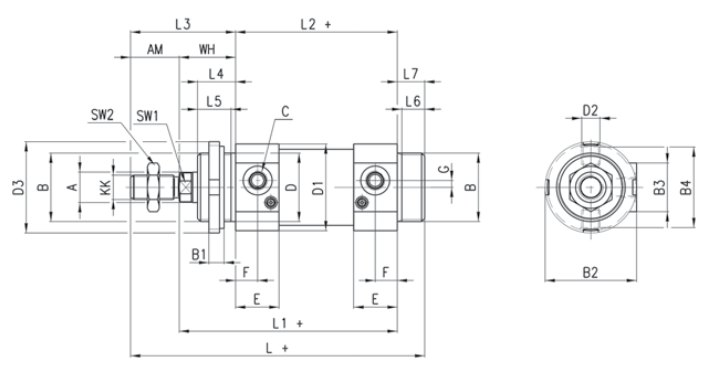

Габаритные размеры пневмоцилиндров Серии 42
|
|
Примечание: Для односторонних цилиндров добавить 25 мм к размеру L1 и L2
|

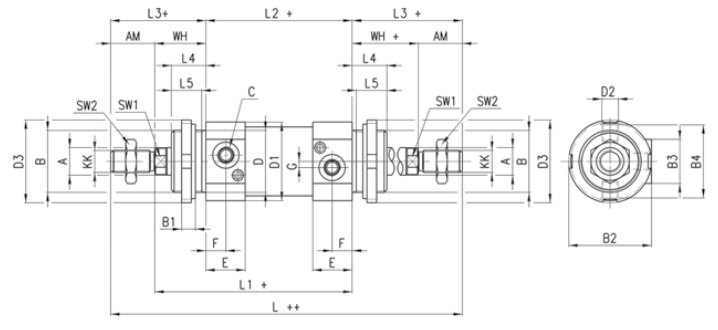

Габаритные размеры пневмоцилиндров Серии 42 с проходным штоком
|
|
Примечание: Для односторонних цилиндров добавить 25 мм к размеру L1 и L2
|
|
(+ добавить ход)
(++ добавить ход дважды)
|
|
