Модули линейного перемещения. Серии QCTF, QCBFКомпактный пневмоцилиндр. Серия 14

Сдвоенные пневмоцилиндры. Серия QX
Увеличить

Сдвоенные пневмоцилиндры. Серия QX



Сдвоенные пневмоцилиндры. Серия QX

Двустороннего действия, магнитный, с направляющими
Ø 10x2, 16x2, 20x2, 25x2, 32x2 мм.

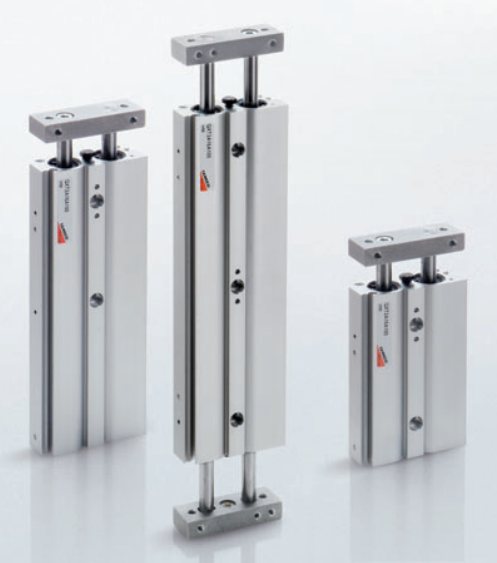

Camozzi. Пневмоцилиндр Серия QX


- Удвоенное усилие

- Точное перемещение

- Встроенная направляющая

- Модели с подшипниками скольжения, качения

- Разборная конструкция



Пневмоцилиндр
Серии QX
QXT2A016A050



Просмотр модели пневмоцилиндра серии QX в 3D

 Просмотр модели в 3D

Пневмоцилиндр
Серии QX
QXT2A020A100

Просмотр модели пневмоцилиндра серии QX в 3D

 Просмотр модели в 3D



Пневмоцилиндр
Серии QX
QXB2A025A075



Просмотр модели пневмоцилиндра серии QX в 3D

 Просмотр модели в 3D

Описание пневмоцилиндров
Серии QX

Просмотр каталога в pdf пневмоцилиндров серии QX

 Просмотр описания пневмоцилиндров серии QX

Скачать модель пневмоцилиндра серии QX в формате IGES

 Скачать модель в IGES

Скачать модель пневмоцилиндра серии QX в формате IGES

 Скачать модель в IGES

Скачать модель пневмоцилиндра серии QX в формате IGES

 Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры из нержавеющей стали серии QX

 Паспорт на пневмоцилиндры
серии QX

Скачать чертеж пневмоцилиндра серии QX в формате DWG

 Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QX в формате DWG

 Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QX в формате DWG

 Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии QX

 Таблица усилий пневмоцилиндров



Пневмоцилиндры с направляющими Серии QX идеально подходят для решения задач линейного перемещения по направляющим. Конструкция с двумя штоками помимо обеспечения направленного перемещения позволяет удвоить усилие при сохранении компактных размеров.

Сдвоенные цилиндры Серии QX могут поставляться с направляющими на основе подшипников скольжения из спеченной бронзы или на основе шариковых линейных подшипников качения.

Модель цилиндра QXT используется для восприятия высоких изгибающих нагрузок на шток пневмоцилиндра.
Цилиндры модели QXB следует применять в случае необходимости высокой точности прямолинейного движения.

Срок поставки пневмоприводов Серии QX составляет от 21 до 30 дней.

Для сдвоенных пневмоцилиндров Серии QX возможно заказать ремкомплекты, включающие все уплотнения.


Общие характеристики пневмоцилиндров Серии QX



Конструкция

компактный, магнитный
QXT - направляющие с подшипником скольжения
QXB - направляющие с подшипником качения
Действие

двустороннего
Материал

корпус и фланцы - анодированный алюминий
шток - нержавеющая сталь AISI 303 для Мод. QXT и хромированная сталь C50 для Мод. QXB

Варианты крепления

резьбовые и гладкие отверстия в корпусе цилиндра
Диаметр

Ø 10x2, 16x2, 20x2, 25x2, 32x2 мм
Ход (min-max)

10 - 100 мм
Рабочее давление

2,5 - 8 бар
Рабочая температура

0°C - 80°C (при сухом воздухе -20°C);
Среда

сжатый воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 50 мм/с, максимальная - 500 мм/с
Гарантия

1 год или 16 000 км

Срок поставки

21 - 30 дней


Кодировка для заказа пневмоцилиндров Серии QX



QX

2

T

A

020

A

050



QX

 Серия
2 Действие:
2 = двустороннего, односторонний шток (1 фланец)
3 = двустороннего, двусторонний шток (2 фланца)

T

Модификация:
Т = подшипник скольжения из бронзы
B = линейный шариковый подшипник

A

 Материалы:
A = корпус - анодированный алюминий
020

Диаметры:
Ø10 мм. - сдвоенный
Ø16 мм. - сдвоенный
Ø20 мм. - сдвоенный
Ø25 мм. - сдвоенный
Ø32 мм. - сдвоенный
A Тип крепления:
A = стандартный
050

Ход:
10, 20, 30, 40, 50, 75, 100 мм.



Таблица стандартных ходов пневмоцилиндров двустороннего действия Серии QX


X - подшипник скольжения из бронзы

V - линейный шариковый подшипник

Пневмоцилиндры серии QX доступные для заказа
Ø 10 20 30 40 50 75 100
10 X
QX2TA010A010
V
QX2BA010A010		 X
QX2TA010A020
V
QX2BA010A020		 X
QX2TA010A030
V
QX2BA010A030		 X
QX2TA010A040
V
QX2BA010A040		 X
QX2TA010A050
V
QX2BA010A050		 X
QX2TA010A075
V
QX2BA010A075		 X
QX2TA010A100
V
QX2BA010A100
16 X
QX2TA016A010
V
QX2BA016A010		 X
QX2TA016A020
V
QX2BA016A020		 X
QX2TA016A030
V
QX2BA016A030		 X
QX2TA016A040
V
QX2BA016A040		 X
QX2TA016A050
V
QX2BA016A050		 X
QX2TA016A075
V
QX2BA016A075		 X
QX2TA016A100
V
QX2BA016A100
20 X
QX2TA020A010
V
QX2BA020A010		 X
QX2TA020A020
V
QX2BA020A020		 X
QX2TA020A030
V
QX2BA020A030		 X
QX2TA020A040
V
QX2BA020A040		 X
QX2TA020A050
V
QX2BA020A050		 X
QX2TA020A075
V
QX2BA020A075		 X
QX2TA020A100
V
QX2BA020A100
25 X
QX2TA025A010
V
QX2BA025A010		 X
QX2TA025A020
V
QX2BA025A020		 X
QX2TA025A030
V
QX2BA025A030		 X
QX2TA025A040
V
QX2BA025A040		 X
QX2TA025A050
V
QX2BA025A050		 X
QX2TA025A075
V
QX2BA025A075		 X
QX2TA025A100
V
QX2BA025A100
32 X
QX2TA032A010
V
QX2BA032A010		 X
QX2TA032A020
V
QX2BA032A020		 X
QX2TA032A030
V
QX2BA032A030		 X
QX2TA032A040
V
QX2BA032A040		 X
QX2TA032A050
V
QX2BA032A050		 X
QX2TA032A075
V
QX2BA032A075		 X
QX2TA032A100
V
QX2BA032A100

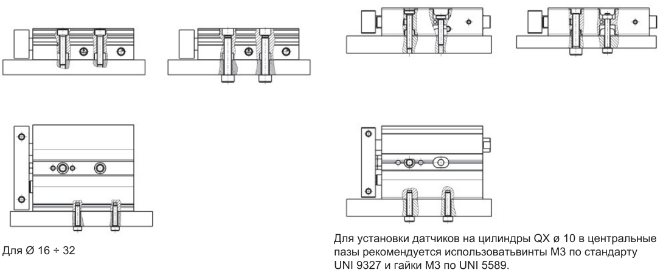

Примеры крепления пневмопривода QX с подвижным фланцем
Примеры крепления пневмопривода серии QX с подвижным фланцем

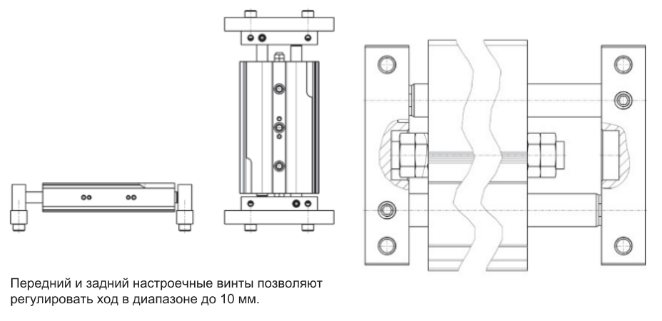

Примеры крепления цилиндра QX с подвижным корпусом
`
Примеры крепления цилиндра серии QX с подвижным корпусом



Зависимость максимальной нагрузки от хода (X)
Зависимость максимальной нагрузки от хода (X)
Зависимость максимальной нагрузки от хода (X)

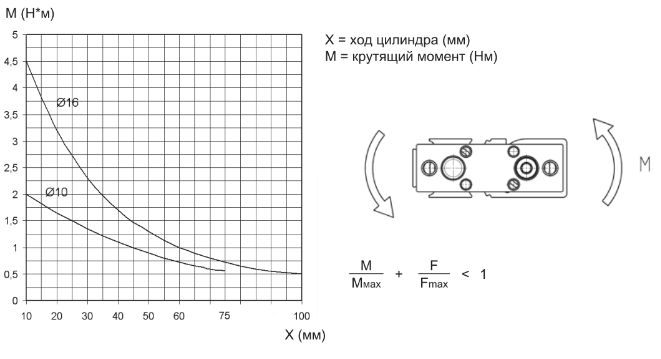

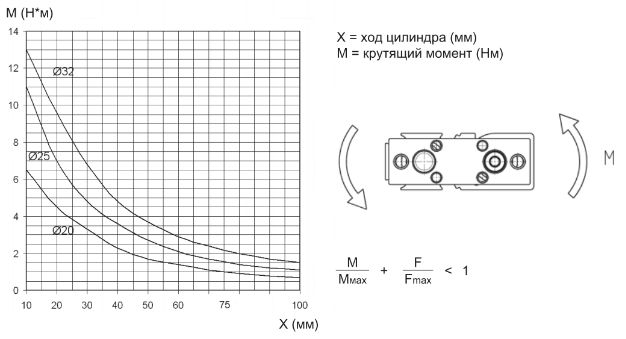

Зависимость максимального крутящего момента от хода (X)
Зависимость максимального крутящего момента от хода (X)
Зависимость максимального крутящего момента от хода (X)



Габаритные размеры пневмоцилиндров Серии QX с одним фланцем
Пневмоцилиндры Серии QX с одним фланцем


Размеры для цилиндров Серии QX с одним фланцем



Габаритные размеры пневмоцилиндров Серии QX с двусторонним штоком и двумя фланцами
Цилиндры Серии QX с двусторонним штоком и двумя фланцами


Размеры для цилиндров Серии QX с двусторонним штоком и двумя фланцами



Кодировки ремкомплектов пневмоцилиндров Серии QX




Ø Наименование
стандартных ремкомплектов
пневмоцилиндров Серии QX
10 K02-QX-10
16 K02-QX-16
20 K02-QX-20
25 K02-QX-25
32 K02-QX-32

Доступен

Обычно отгружается в течение:
