Пневмоцилиндры со встроенными направляющими. Серия QC



Пневмоцилиндры с направляющими. Серия QC

Двустороннего действия, магнитный, с направляющими.
Ø 20, 25, 32, 40, 50, 63 мм.

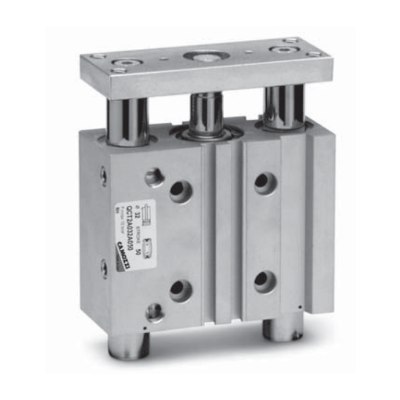

Camozzi. Пневмоцилиндр Серия QC


- Магнитные датчики могут быть установлены с обеих сторон

- Две модификации: с линейными шариковыми подшипниками и
подшипниками скольжения из бронзы

- Пневмоцилиндр и направляющая в одном корпусе

- Регулируемое демпфирование в конце хода





Пневмоцилиндр
Серии QC
QCT2A032A050



Просмотр модели пневмоцилиндра серии QC в 3D

 Просмотр модели в 3D

Пневмоцилиндр
Серии QC
QCT2A040A100

Просмотр модели пневмоцилиндра серии QC в 3D

 Просмотр модели в 3D



Пневмоцилиндр
Серии QC
QCB2A050A200



Просмотр модели пневмоцилиндра серии QC в 3D

 Просмотр модели в 3D

Описание пневмоцилиндров
серии QC

Просмотр каталога в pdf пневмоцилиндров серии QC

 Просмотр описания пневмоцилиндров серии QC

Скачать модель пневмоцилиндра серии QC в формате IGES

 Скачать модель в IGES

Скачать модель пневмоцилиндра серии QC в формате IGES

 Скачать модель в IGES

Скачать модель пневмоцилиндра серии QC в формате IGES

 Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры из нержавеющей стали серии QC

 Паспорт на пневмоцилиндры
серии QC

Скачать чертеж пневмоцилиндра серии QC в формате DWG

 Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QC в формате DWG

 Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QC в формате DWG

 Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии QC

 Таблица усилий пневмоцилиндров



Компактные пневмоцилиндры серии QC с противоповоротной платформой и направляющими разработаны для монтажа в ограниченном пространстве и способны воспринимать повышенную радиальную нагрузку и скручивающий момент.

Цилиндры выпускают в двух вариантах:
- с подшипником скольжения из бронзы (модель QCT);
- с линейным шариковым подшипником (модель QCB).

Модели пневмоцилиндров серии QCT предназначена для восприятия высоких изгибающих нагрузок на шток пневмопривода.

Пневмоцилиндры модели QCB рекомендуется применять в случае необходимости высокой точности прямолинейного движения.

Обе модели цилиндров оборудованы демпфированием в конце хода. Приводы можно устанавливать на различные поверхности.
Несколько Т-образных пазов на корпусе цилиндра позволяют устанавливать магнитные датчики в разных положениях.

Срок поставки пневмоцилиндров Серии QC составляет от 21 до 30 дней.

Для пневмоцилиндров серии QC возможно заказать ремкомплекты, включающие все уплотнения.


Общие характеристики пневмоцилиндров Серии QC



Конструкция

компактный с направляющими
QCT - направляющие с подшипником скольжения
QCB - направляющие с подшипником качения
Действие

двусторонний
Материал

анодированный алюминиевый корпус, шток - нержавеющая сталь, платформа - сталь,
направляющая (QCT) - нержавеющая сталь, направляющая (QCB) - закаленная сталь

Варианты крепления

резьбовые и гладкие отверстия в корпусе цилиндра
Диаметр

Ø 20, 25, 32, 40, 50, 63 мм
Ход (min-max)

20 - 200 мм
Рабочее давление

1 - 10 бар
Рабочая температура

-20°C ÷ 80°C
Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 50 мм/с, максимальная - 500 мм/с
Гарантия

1 год или 16 000 км

Срок поставки

21 - 30 дней


Кодировка для заказа пневмоцилиндров Серии QC



QC

T

2

A

020

A

050



QC

 Серия
T Модификация:
T = подшипник скольжения из бронзы
B = линейный шариковый подшипник

2

Действие:
2 = двусторонний (с демпфированием в обе стороны)

A

 Материалы:
A = корпус - анодированный алюминий, шток - нержавеющая сталь 303,
направляющая (QCT) - нержавеющая сталь 420B, направляющая (QCB) - закаленная сталь C50
020

Диаметры:
Ø 20 мм
Ø 25 мм
Ø 32 мм
Ø 40 мм
Ø 50 мм
Ø 63 мм
A Тип крепления:
A = стандартный
050

Ход:
20, 25, 30, 40, 50, 75, 100, 125, 150, 175, 200 мм.



Таблица стандартных ходов пневмоцилиндров двустороннего действия Серии QC


X - подшипник скольжения из бронзы

V - линейный шариковый подшипник

Пневмоцилиндры серии QC доступные для заказа
Ø 20 25 30 40 50 75 100 125 150 175 200
20 X
 QCT2A020A020
V
 QCB2A020A020		 X
 QCT2A020A030
V
 QCB2A020A030		 X
 QCT2A020A040
V
 QCB2A020A040		 X
 QCT2A020A050
V
 QCB2A020A050		 X
 QCT2A020A075
V
 QCB2A020A075		 X
 QCT2A020A100
V
 QCB2A020A100		 X
 QCT2A020A125
V
 QCB2A020A125		 X
 QCT2A020A150
V
 QCB2A020A150		 X
 QCT2A020A175
V
 QCB2A020A175		 X
 QCT2A020A200
V
 QCB2A020A200
25 X
 QCT2A025A020
V
 QCB2A025A020		 X
 QCT2A025A030
V
 QCB2A025A030		 X
 QCT2A025A040
V
 QCB2A025A040		 X
 QCT2A025A050
V
 QCB2A025A050		 X
 QCT2A025A075
V
 QCB2A025A075		 X
 QCT2A025A100
V
 QCB2A025A100		 X
 QCT2A025A125
V
 QCB2A025A125		 X
 QCT2A025A150
V
 QCB2A025A150		 X
 QCT2A025A175
V
 QCB2A025A175		 X
 QCT2A025A200
V
 QCB2A025A200
32 X
 QCT2A032A025
V
 QCB2A032A025		 X
 QCT2A032A050
V
 QCB2A032A050		 X
 QCT2A032A075
V
 QCB2A032A075		 X
 QCT2A032A100
V
 QCB2A032A100		 X
 QCT2A032A125
V
 QCB2A032A125		 X
 QCT2A032A150
V
 QCB2A032A150		 X
 QCT2A032A175
V
 QCB2A032A175		 X
 QCT2A032A200
V
 QCB2A032A200
40 X
 QCT2A040A025
V
 QCB2A040A025		 X
 QCT2A040A050
V
 QCB2A040A050		 X
 QCT2A040A075
V
 QCB2A040A075		 X
 QCT2A040A100
V
 QCB2A040A100		 X
 QCT2A040A125
V
 QCB2A040A125		 X
 QCT2A040A150
V
 QCB2A040A150		 X
 QCT2A040A175
V
 QCB2A040A175		 X
 QCT2A040A200
V
 QCB2A040A200
50 X
 QCT2A050A025
V
 QCB2A050A025		 X
 QCT2A050A050
V
 QCB2A050A050		 X
 QCT2A050A075
V
 QCB2A050A075		 X
 QCT2A050A100
V
 QCB2A050A100		 X
 QCT2A050A125
V
 QCB2A050A125		 X
 QCT2A050A150
V
 QCB2A050A150		 X
 QCT2A050A175
V
 QCB2A050A175		 X
 QCT2A050A200
V
 QCB2A050A200
63 X
 QCT2A063A025
V
 QCB2A063A025		 X
 QCT2A063A050
V
 QCB2A063A050		 X
 QCT2A063A075
V
 QCB2A063A075		 X
 QCT2A063A100
V
 QCB2A063A100		 X
 QCT2A063A125
V
 QCB2A063A125		 X
 QCT2A063A150
V
 QCB2A063A150		 X
 QCT2A063A175
V
 QCB2A063A175		 X
 QCT2A063A200
V
 QCB2A063A200



Таблица максимально допустимой нагрузки (F) для пневмоцилиндров Серии QC

F(H) 1H = 0,102 кг
Пример: для пневмоцилиндра QCT2A025A020 нагрузка F = 140H = 14,28 кг.
Таблица максимально допустимой нагрузки (F) для цилиндров серии QC
Таблица максимально допустимой нагрузки (F) для цилиндров серии QC



Таблица максимально допустимого крутящего момента (M) для пневмоцилиндров Серии QC

F(H) 1H*м = 0,102 кг*м
Пример: для пневмоцилиндра QCT2A025A020 нагрузка F = 3,4H*м = 0,347 кг*м.
Таблица максимально допустимого крутящего момента (M) для цилиндров серии QC
Таблица максимально допустимого крутящего момента (M) для цилиндров серии QC



Габаритные размеры пневмоцилиндров Серии QC
Габаритные размеры пневмоцилиндров серии QC



Габаритные размеры пневмоцилиндров серии QC
Габаритные размеры пневмоцилиндров серии QC



Кодировки ремкомплектов пневмоцилиндров Серии QC
Ø Наименование
стандартных ремкомплектов
пневмоцилиндров Серии QC
20 K02-QC-20
25 K02-QC-25
32 K02-QC-32
40 K02-QC-40
50 K02-QC-50
63 K02-QC-63
