Реле давления, вакуума. Серия SWC
Увеличить


Реле давления, вакуума. Серия SWC




Электронное реле давления/вакуума. Серия SWC

Реле давления SWC-P10-P: 0 ÷ 10 бар
Реле вакуума SWC-V00-P: -1 ÷ 0 бар
Два дискретных выхода: настраиваемые Н.O. или Н.З.


Датчик давления/вакуума серии SWС


- Электронный метод измерения давления

- Цифровой дисплей

- Два отдельных дискретных программируемых выхода

- Изменение гистерезиса в полном диапазоне реле

- Степень защиты IP65

- Индикаторы состояния выходов

- Точность ± 1%


Посмотреть стоимость
реле давлений



Просмотреть цены на реле давления





Электронное реле
давления (вакуума)
Серия SWC

Просмотр модели электронного реле давления (вакуума) серии SWС в 3D

Просмотр модели в 3D



Описание
электронных реле
серии SWC



Просмотр каталога в pdf серии SWС

Просмотр описания реле давления/вакуума серии SWC
Просмотр цены
(нажмите на рубль)

Скачать модель электронного реле давления (вакуума) серии SWС в формате IGES

Скачать модель в IGES

Просмотр паспорта реле давления/вакуума серии SWС

Паспорт на реле давления/вакуума серии SWC


Скачать чертеж электронного реле давления (вакуума) серии SWС в формате DWG

Скачать чертеж в DWG



Электронное реле давления/вакуума серии SWC используется для безопасного наблюдения за давлением, оптимизации времени циклов автоматических систем управления или в устройствах энергосбережения.

Трехзначный цифровой дисплей позволяет отображать текущее давление в пневматической системе, а также обеспечивает легкую настройку реле в режиме изменения настроек.

Реле серии SWC позволяют изменять гистерезис не в ограниченном, а в полном диапазоне работы реле.

Серия SWC поставляется в двух модификациях:
Модель SWC-P10-P - на избыточное давление (0 ÷ 10 бар);
Модель SWC-V00-P - на вакуум (-1 ÷ 0 бар).

Функционал реле состоит из двух отдельных цифровых выходов, каждый из которых может быть настроен как Н.З. (нормально закрытый контакт) или как Н.О. (нормально открытый контакт). Работа каждого из выходов сигнализируется отдельным светодиодом. Каждый из дискретных выходов реле способен коммутировать ток до 180 мА.

У моделей реле серии SWC аналоговые выходы не предусмотрены.

Для обеспечения степени защиты датчика IP65 применяется специальный ответный разъем M8. Разъем с проводом заказывается отдельно.
Модель CS-DF04EG-E500 - прямой разъем M8 с проводом длиной 5м.
Модель CS-DR04EG-E500 - угловой разъем M8 с проводом длиной 5м.

Реле давления модели SWC поддерживаются в наличии на складе в Москве, при отсутствии срок поставки 21-30 дней.

Общие характеристики реле серии SWC

Тип датчика давления/вакуума

электронный с поликарбонатным квадратным корпусом

Пневматический порт

наружная резьба - G1/8"

Степень защиты

IP65

Температура

Режим работы: 0 ÷ 50°C
Хранение: -10 ÷ 60°C

Среда

сжатый воздух, некоррозийные, негорючие газы

Дисплей

3-цифровой дисплей с мембранной клавиатурой для настройки значений

Индикация

встроенные светодиодные индикаторы, отображающие состояние переключения

Электрическое соединение

4-полюсный разъем M8, ответный разъем с кабелем длиной 5 метров заказывается отдельно



Технические характеристики электронных датчиков серии SWC

Модели

Реле вакуума - SWC-V00-P

Реле давления - SWC-P10-P

Номинальный диапазон давления

-1 ÷ 0 бар

0 ÷ 10 бар

Кратковременное допустимое давление

5 бар

16 бар

Напряжение питания

10,8 - 30V DC (постоянного тока) ± 10%

Потребляемый ток

< 55 мА

Гистерезис

регулируемый 0 ÷ 100% диапазона измерения реле
доступен режим window comparator (окно сравнения)

Точность

± 1% от полного диапазона

Дискретный выход

2 выхода с открытым коллектором
настройка каждого из выходов Н.З. или Н.О.
максимальный ток нагрузки 180 мА

Аналоговый выход

отсутствует

Выводной провод

заказывается отдельно:
CS-DF04EG-E500 - прямой разъем M8 с проводом длиной 5м.
CS-DR04EG-E500 - угловой разъем M8 с проводом длиной 5м.

Гарантия

1 год

Вес

35 гр.

Срок поставки

в наличии, при отсутствии на складе 21-30 дней




Кодировка для заказа датчиков давления/вакуума серии SWC



SWC

-

P10

-

P



SWC

Серия электронных реле давления с дисплеем квадратной формы

-

-

P10

Диапазон измерения:
V00 = от -1 до 0 бар
P10 = от 0 до 10 бар

-

-

P

Полярность:
P = PNP (общий минус)


Модели датчиков давления/вакуума серии SWC

  2 дискретных выхода
выходной разъем M8
Электрический кабель
с прямым разъемом M8
Электрический кабель
с угловым разъемом M8
Вакуумное реле
-1 ÷ 0 бар
SWC-V00-P CS-DF04EG-E500 CS-DR04EG-E500
Реле давления
0 ÷ 10 бар
SWC-P10-P CS-DF04EG-E500 CS-DR04EG-E500

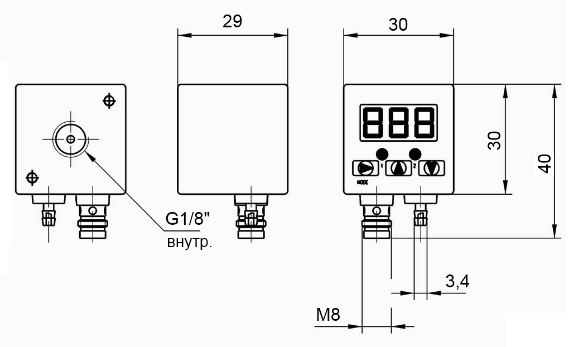

Габаритные размеры реле серии SWC

Габаритные размеры датчиков давления и датчиков вакуума SWС

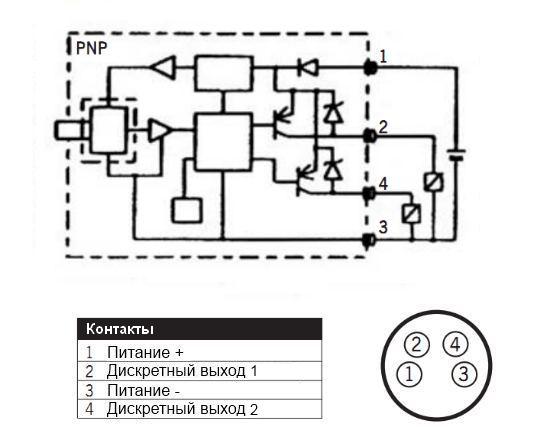

Электрическая схема подключения реле серии SWC


Электрическая схема подключения датчиков SWС

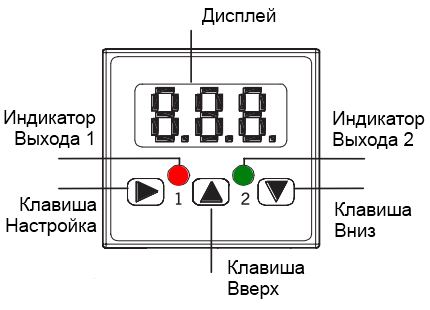

Описание панели управления и настройка реле серии SWC

Полное описание всех настроек реле давления и реле вакуума можно найти в паспорте (см. ссылку выше).


Описание панели управления реле серии SWC

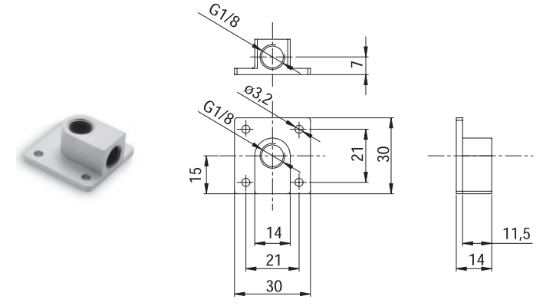

Дополнительный фланец подвода воздуха SWC-E

Подвод сжатого воздуха в серии SWC выполнен с задней части реле.
При необходимости повода воздуха снизу или получения двух отдельных портов используется специальный фланец - SWC-E

В комплект поставки входит:
1. Фланец - 1шт.
2. Уплотнение - 1шт.
3. Фиксирующие винты - 4шт.


Дополнительный фланец подвода воздуха SWC-E

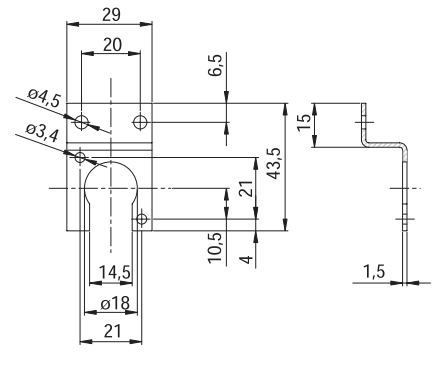

Скоба настенного крепления SWC-B

Скоба настенного крепления SWC-B


Элемент панельного монтажа SWC-F

A = размеры для панельного монтажа
Толщина панели: от 1 до 6 мм.

Скоба настенного крепления SWC-B


Ответный разъем M8 для реле серии SWC

Для подключения электрической части реле серии SWC используется промышленный разъем M8 с проводом длиной 5м.
CS-DF04EG-E500 - прямой разъем M8 с кабелем 5м.
CS-DR04EG-E500 - угловой разъем M8 с кабелем 5м.

Ответный разъема M8 для реле серии SWС
