Электронное реле давления/вакуума. Серия SWD

Реле давления SWD-P10-PA: 0 ÷ 10 бар
Реле вакуума SWD-V00-PA: -1 ÷ 0 бар
Два дискретных выхода: настраиваемые Н.O. или Н.З.


Датчик давления/вакуума серии SWС


- Электронный способ измерения

- 3-х символьный цифровой дисплей

- Два раздельных цифровых программируемых выхода

- Изменение гистерезиса в полном диапазоне измерения

- Степень защиты IP65

- Индикаторы включения дискретных выходов

- Точность реле ± 1%


Посмотреть стоимость
реле давлений



Просмотреть цены на реле давления





Электронное реле
давления (вакуума)
Серия SWD

Просмотр модели электронного реле давления (вакуума) серии SWD в 3D

Просмотр модели в 3D



Описание
электронных реле
серии SWD



Просмотр каталога в pdf серии SWD

Просмотр описания реле давления/вакуума серии SWD
Просмотр цены
(нажмите на рубль)

Скачать модель электронного реле давления (вакуума) серии SWD в формате IGES

Скачать модель в IGES

Просмотр паспорта реле давления/вакуума серии SWD

Паспорт на реле давления/вакуума серии SWD


Скачать чертеж электронного реле давления (вакуума) серии SWD в формате DWG

Скачать чертеж в DWG



Цифровое реле давления и реле вакуума серии SWD применяется для мониторинга за давлением или вакуумом, оптимизации времени циклов пневматических автоматизированных систем управления или в системах с энергосбережением.

Электронный дисплей реле в реальном времени показывает текущее давление в пневмосистеме, а также позволяет легко изменять настройки.

Одно из достоинств серии SWD - это возможность изменять гистерезис в полном диапазоне позволяют изменять гистерезис не ограниченном, а в полном диапазоне работы реле.

Серия SWD поставляется в двух модификациях:
Модель SWD-P10-P - на избыточное давление (0 ÷ 10 бар);
Модель SWD-V00-P - на вакуум (-1 ÷ 0 бар).

Функционал реле состоит из двух отдельных цифровых выходов, каждый из которых может быть настроен как Н.З. (нормально закрытый контакт) или как Н.О. (нормально открытый контакт). Работа каждого из выходов сигнализируется отдельным светодиодом. Каждый из дискретных выходов реле способен коммутировать ток до 180 мА.

У моделей реле серии SWD аналоговые выходы не предусмотрены.

Для обеспечения степени защиты датчика IP65 применяется специальный ответный разъем M8. Разъем с проводом заказывается отдельно.
Модель CS-DF04EG-E500 - прямой разъем M8 с проводом длиной 5м.
Модель CS-DR04EG-E500 - угловой разъем M8 с проводом длиной 5м.

Реле давления модели SWD поддерживаются в наличии на складе в Москве, при отсутствии срок поставки 21-30 дней.

Общие характеристики реле серии SWD

Тип датчика давления/вакуума

электронный с поликарбонатным квадратным корпусом

Пневматический порт

наружная резьба - G1/8"

Степень защиты

IP65

Температура

Режим работы: 0 ÷ 50°C
Хранение: -10 ÷ 60°C

Среда

сжатый воздух, некоррозийные, негорючие газы

Дисплей

3-цифровой дисплей с мембранной клавиатурой для настройки значений

Индикация

встроенные светодиодные индикаторы, отображающие состояние переключения

Электрическое соединение

4-полюсный разъем M8, ответный разъем с кабелем длиной 5 метров заказывается отдельно



Технические характеристики электронных датчиков серии SWD

Модели

Реле вакуума - SWD-V00-P

Реле давления - SWD-P10-P

Номинальный диапазон давления -1 ÷ 0 бар

0 ÷ 10 бар

Кратковременное допустимое давление 5 бар

16 бар

Напряжение питания 10,8 - 30V DC (постоянного тока) ± 10%
Потребляемый ток < 55 мА
Гистерезис регулируемый 0 ÷ 100% диапазона измерения реле
доступен режим window comparator (компаратор - окно сравнения)
Точность ± 1% от полного диапазона
Дискретный выход 2 выхода с открытым коллектором
настройка каждого из выходов Н.З. или Н.О.
максимальный ток нагрузки 180 мА
Аналоговый выход отсутствует
Выводной провод заказывается отдельно:
CS-DF04EG-E500 - прямой разъем M8 с проводом длиной 5м.
CS-DR04EG-E500 - угловой разъем M8 с проводом длиной 5м.
Гарантия 1 год
Вес

35 гр.

Срок поставки в наличии, при отсутствии на складе 21-30 дней



Кодировка для заказа датчиков давления/вакуума серии SWD



SWD

-

P10

-

P



SWD

Серия электронных реле давления с дисплеем квадратной формы

-

-

P10

Диапазон измерения:
V00 = от -1 до 0 бар
P10 = от 0 до 10 бар

-

-

P

Полярность:
P = PNP (общий минус)


Модели датчиков давления/вакуума серии SWD

  2 дискретных выхода
выходной разъем M8
Электрический кабель
с прямым разъемом M8
Электрический кабель
с угловым разъемом M8
Вакуумное реле
-1 ÷ 0 бар
SWD-V00-P CS-DF04EG-E500 CS-DR04EG-E500
Реле давления
0 ÷ 10 бар
SWD-P10-P CS-DF04EG-E500 CS-DR04EG-E500

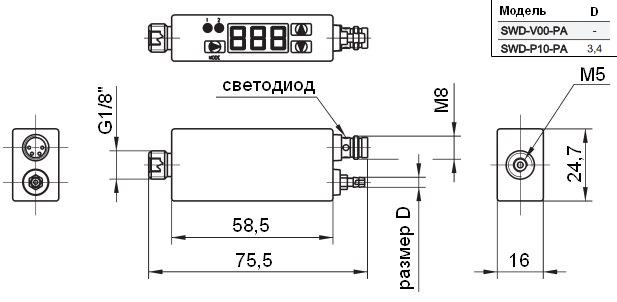

Габаритные размеры реле серии SWD

Габаритные размеры датчиков давления и датчиков вакуума SWD



Электрическая схема подключения реле серии SWD


Электрическая схема подключения датчиков SWD

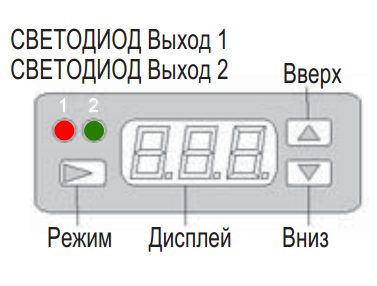

Описание панели управления и настройка реле серии SWD

Полное описание всех настроек реле давления и реле вакуума можно найти в паспорте (см. ссылку выше).


Описание панели управления реле серии SWD

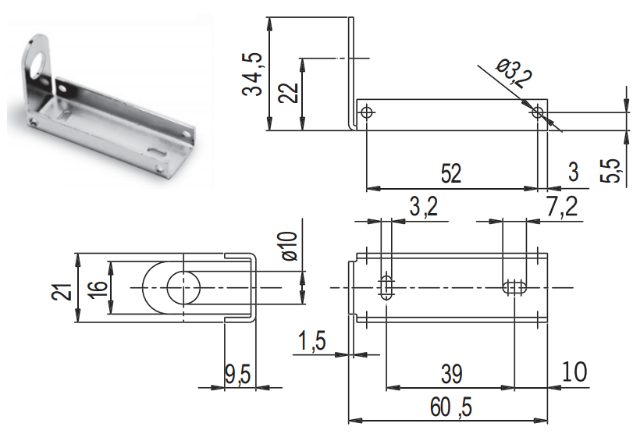

Скоба настенного крепления SWD-B

При необходимости закрепления реле на плоскости используется монтажный кронштейн - SWD-B

В комплект поставки входит:
1. Фланец - 1шт.


Дополнительный фланец подвода воздуха SWD-B


Ответный разъем M8 для реле серии SWD

Для подключения электрической части реле серии SWD используется промышленный разъем M8 с проводом длиной 5м.
CS-DF04EG-E500 - прямой разъем M8 с кабелем 5м.
CS-DR04EG-E500 - угловой разъем M8 с кабелем 5м.

Ответный разъема M8 для реле серии SWС
