Датчики положения. Серии CSB, CSC




Магнитные датчики положения пневмоцилиндров
Серии CSB и CSC

Герконовый датчик


Герконовый датчик, магниторезистивный, серия CSB и CSC

Посмотреть стоимость
и наличие
магнитных датчиков положения пневмоцилиндров серии CSB и CSC



Просмотреть цены на магнитных датчиков положения серии CSB и CSC



- разработаны для крепления в канавки на корпусе цилиндра

- индикация замкнутого положения контактов (светодиод)

- возможность использования в цепях переменного и постоянного тока, с напряжением до 110В













Описание магнитных датчиков положения
Серий CSB и CSC

Просмотр каталога в pdf магнитных датчиков положения Серий CSB и CSC

Описание датчиков положения
Серий CSB и CSC







Просмотр паспорта на магнитные датчики положения Серий CSB и CSC

Паспорт на датчики положения
серий CSB и CSC







Таблица крепления магнитных датчиков положения

Таблица крепления магнитных датчиков положения



Магнитные датчики положения Серий CSB, CSC  предназначены для определения положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается выходная цепь датчика, и электрический сигнал выдается в цепь электрической катушки клапана или PLC.

Визуально о замыкании контакта информирует светодиод красного цвета.

Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 VAC) и переменном токе (до 110 VDC).

Датчики положения модели CSC можно использовать в схватах модели CGL. Датчик залит герметизирующим и изолирующим компаундом.

Магнитные датчики положения Серий CSB, CSC поддерживаются в наличии на складе в Москве.

Общие характеристики магнитных датчиков положения Серий CSB, CSС



Модель

CSB-220
CSC-220

Действие

геркон

Напряжение



3 ÷ 110 V AC/DC



Степень защиты

IP 66

Материал

пластиковый корпус, залитый эпоксидной смолой

Крепление

непосредственно в канавку

Индикация

красный светодиод

Ток

3 ÷ 50 мА

Максимальная нагрузка

8 W, 10 VA

Время включения



<1 мс (1/1000 сек)



Рабочая температура

-10°С ÷ +60°С

Состояние контакта

Н.О. (нормально открытый)

Схема защиты

нет

Выход

PNP

Электрическое соединение

кабель 2х0,14 (2 м)

Гарантия

1 год

Срок поставки

в наличии

Вес

18 гр.



Кодировка для заказа датчиков положения Серий CSB, CSC



CS

B

-

D

-

2

20



CS

Серия
B B = квадратной формы
C = закругленной формы

-

-

D

D = прямой кабель
H = кабель 90°
- -

2

2 = геркон

20

2 = 2-х проводной (только геркон)



Датчики на базе геркона
Датчики на базе геркона


BN = коричневый
BU = синий



Электрические схемы с защитой от бросков напряжения
Электрическая схема магнитных датчиков положения Серий CSB-CSC
Электрическая схема магнитных датчиков положения Серий CSB-CSC

Поскольку в схеме датчика не предусмотрено специальной защиты рекомендуется предусматривать во внешней электрической схеме защиту от перепадов напряжения.

1= датчик
2 = нагрузка
3 = диод / варистор

BN = коричневый
BU = синий
C = нагрузка

Прим.: При длине кабеля более 10 метров рекомендуется использовать индуктивный подавитель помех.



CSB-D-220
Магнитные датчики положения. Серия CSB-D-220



Модель датчика положения Магнитные датчики положения. Серия CSB-D-220
CSB-D-220



CSB-H-220
Магнитные датчики положения. Серия CSB-H-220



Модель датчика положения Магнитные датчики положения. Серия CSB-H-220
CSB-H-220

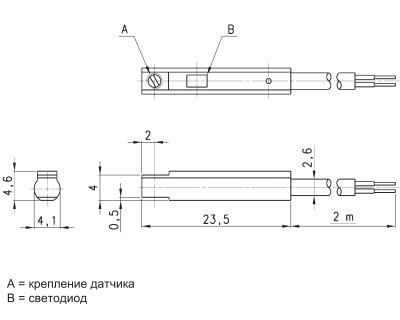

CSC-D-220
Магнитные датчики положения. Серия CSC-D-220
Модель датчика положения Магнитные датчики положения. Серия CSC-D-220
CSC-D-220

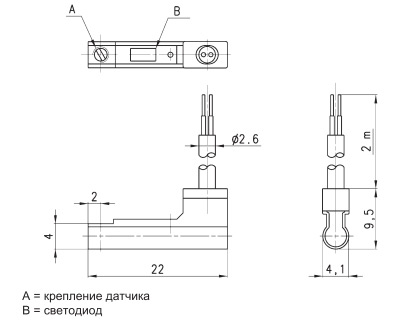

CSC-H-220
Модель датчика положения Магнитные датчики положения. Серия CSC-H-220
CSC-H-220
