Магнитный датчик положения CSN 2032-0

Герконовый датчик

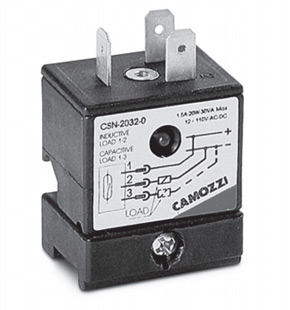

Герконовый датчик, магниторезистивный, серия CSN

Посмотреть стоимость
и наличие
магнитных датчиков положения пневмоцилиндров серии CSN



Просмотреть цены на магнитных датчиков положения серии CSN



- фиксация на шпильке цилиндра

- индикация замкнутого положения контактов (светодиод)

- возможность использования в цепях переменного и постоянного тока













Описание магнитных датчиков положения
Серии CSN

Просмотр каталога в pdf магнитных датчиков положения Серий CSN

Описание датчиков положения
Серии CSN







Просмотр паспорта на магнитные датчики положения Серий CSN

Паспорт на датчики положения
серии CSN







Таблица крепления магнитных датчиков положения

Таблица крепления магнитных датчиков положения



Магнитные датчики положения модели CSN 2032-0 состоят из геркона, дополненного схемой электронной защиты, светодиодной индикацией красного цвета и изолированным герметичным корпусом.

Модель CSN 2032-0 оборудована специальной системой крепления, позволяющей устанавливать датчик непосредственно на шпильку цилиндра.

С помощью двух винтов фиксируется продольное положение датчика на цилиндре, с помощью третьего - угловое положение.
Три контакта, обозначенные цифрами 1,2 и 3 позволяют подключить датчик определенным образом, как показано на схеме.

Магнитные датчики положения Серии CSN поддерживаются в наличии на складе в Москве.

Общие характеристики магнитных датчиков положения Серии CSN



Модель

CSN 2032-0

Напряжение

от 12 до 220V AC/DC

Степень защиты
IP65 c дополнительным разъемом 122-800
Материал

Стеклонаполненный нейлон

Крепление

хомут для закрепления на стяжке Ø 6-10 мм

Индикация

встроенный красный светодиод

Электрическое соединение

DIN 43650 коннектор

Максимальный ток

1,5 А

Максимальная нагрузка

20W DC - 30VA AC

Время включения
≤2 мс (1/1000 сек)
Рабочий диапазон

±1 мм

Рабочая температура

-25°С ÷ +75°С

Состояние контакта

Н.О. (нормально открытый)



Магнитные датчики положения Серии CSN


Для цилиндров Серии 40-60: Ø 32-100;
Для цилиндров Серии 40-60: Ø 125-320 (крепежные элементы заказываются отдельно);
Для цилиндров Серии 41: Ø 160-200 (крепежные элементы заказываются отдельно);

Модель датчика положения Магнитные датчики положения. Модель CSN 2032-0
CSN 2032-0



Крепления для датчиков

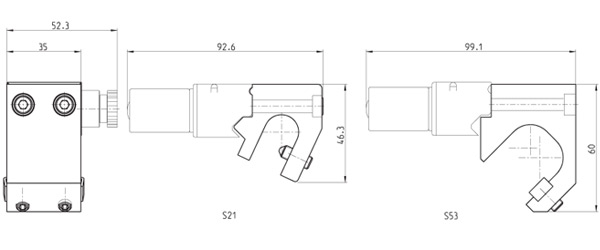

Крепления для магнитный герконовых датчиков Серии CSN



Модель
S21 для пневмоцилиндров Серии 40 диам. поршня 125-320 мм.
S53 для пневмоцилиндров Серии 41 диам. поршня 160, 200 мм.



Максимальная нагрузка



Максимально допустимая нагрузка указана в таблице “ОСНОВНЫЕ ХАРАКТЕРИСТИКИ”, то есть:
- 20 W для постоянного тока
- 30 VA для переменного тока
Максимальный ток на контактах зависит от напряжения (минимум 12V, максимум 220) как показано рисунке.

Примечание: Приводимый график был получен в результате эксперимента, где в качестве нагрузки использовались катушки для клапанов Серии “А” и Серии “6” с частотой переключения 1 Гц. Для применения при большей частоте переключений свяжитесь с нашей технической службой.

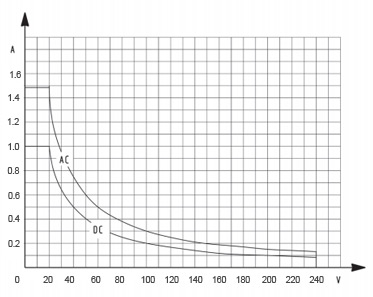

График нагрузки для магнитных датчиков серии CSN



Схема подключения

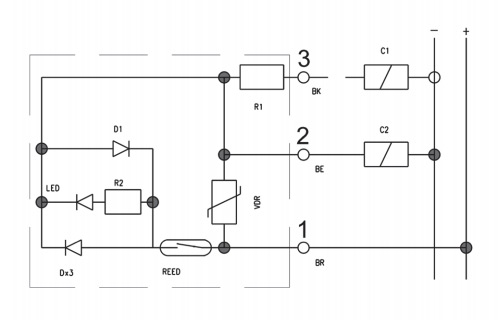

Схема подключения магнитных датчиков положения Серии CSN


ПОДКЛЮЧЕНИЕ
а) для подключения резистивной или индуктивной нагрузки используются контакты 1 и 2 (в качестве нагрузки может быть электромагнитный клапан, электромагнит, контактное реле);
б) для емкостной нагрузки используются контакты 1 и 3 (остаточное напряжение, см. PLC управление). Примечание: Когда соединительные провода имеют длину более 10м, соединение должно быть как для емкостной нагрузки.

МАКСИМАЛЬНЫЕ НАГРУЗКИ
Для максимальных нагрузок см. схему. Результаты верны только для индуктивной нагрузки. Для емкостной нагрузки при использовании контакта 3 (черный провод), нагрузка не должна превышать 80 мА. Управление от PLC или микрореле, электромагнитной катушки с максимальной мощностью 2 Вт.

Примечание: При постоянном токе контакт 1 всегда соединяется с “+” источника питания. В случае если сигнал подается от PLC и ключа-NPN контакт 1 должен быть соединен с входом. Когда сигнал подается от PLC и ключ- PNP, cо входом должен быть соединен 2 или 3 контакт.

С1 = емкостная нагрузка
С2 = индуктивная нагрузка
