Датчики положения. Серии CST, CSV, CSH




Магнитные датчики положения пневмоцилиндров
Серии CST-CSV-CSH

Герконовый датчики, датчики Холла, магниторезистивные


Герконовый датчик, датчик Холла, магниторезистивный

Посмотреть стоимость
и наличие
магнитных датчиков положения пневмоцилиндров серии CST-CSV-CSH



Просмотреть цены на магнитные датчики положения пневмоцилиндров серии CST-CSV-CSH




- разработаны для крепления в канавки на корпусе цилиндра

- модели CST подходят для всего диапазона стандартных цилиндров

- модификации с разъемом М8



Магнитные датчики положения
Серии CST
CST-220



Просмотр модели магнитного датчика положения Серии CST в 3D

Просмотр модели в 3D

Магнитные датчики положения
Серии CSV
CSV-332

Просмотр модели магнитного датчика положения Серии CSV в 3D

Просмотр модели в 3D

Магнитные датчики положения
Серии CSH
CSH-364

Просмотр модели магнитного датчика положения Серии CSH в 3D

Просмотр модели в 3D

Описание магнитных датчиков положения
Cерий CST, CSV, CSH

Просмотр каталога в pdf магнитных датчиков положения Серий CST-CSV-CSH

Описание датчиков положения
Серий CST, CSV, CSH

Скачать модель магнитного датчика положения Серии CST в формате IGES

Скачать модель в IGES

Скачать модель магнитного датчика положения Серии CSV в формате IGES

Скачать модель в IGES

Скачать модель магнитного датчика положения Серии CSH в формате IGES

Скачать модель в IGES

Просмотр паспорта на магнитные датчики положения Серий CST-CSV-CSH

Паспорт на датчики положения
серий CST, CSV, CSH

Скачать чертеж магнитного датчика положения Серии CST в формате DWG

Скачать чертеж в DWG

Скачать чертеж магнитного датчика положения Серии CSV в формате DWG

Скачать чертеж в DWG

Скачать чертеж магнитного датчика положения Серии CSH в формате DWG

Скачать чертеж в DWG

Таблица крепления магнитных датчиков положения

Таблица крепления магнитных датчиков положения



Магнитные датчики положения Серий CST, CSV, CSH служат детектором положения поршня цилиндра. Под воздействием магнитного поля поршня замыкается внутренний контакт датчика, и электрический сигнал выдается в цепь электрической катушки клапана или на вход контроллера.

Визуально о замыкании контакта информирует светодиод желтого цвета.

Принцип работы датчика на базе геркона основан на переключении механического контакта и предназначен для эксплуатации при постоянном (до 110 VAC) и переменном токе (до 220 VDC).
Срок эксплуатации герконового датчика меньше, чем у датчика на основе эффекта Холла, у которого принцип работы основан на использовании свойств полупроводников, но при этом герконовый датчик дешевле.

Датчик на основе эффекта Холла может эксплуатироваться только на постоянном токе с напряжением до 30 VDC. Датчики положения этой серии могут устанавливаться в канавки на корпусе некоторых серий цилиндров без специальных приспособлений или на гильзы и шпильки, используя скобы и хомуты.

Магнитные датчики положения Серий CST, CSV, CSH поддерживаются в наличии на складе в Москве.

Общие характеристики магнитных датчиков положения Серий CST, CSV, CSH



Модель

CST
CSV
CSH

Действие

геркон (CST и CSV)
датчик Холла (CST и CSV)
магниторезистивный (CSH)

Напряжение



см. характеристики модели



Степень защиты

IP 67

Материал

пластиковый корпус, залитый эпоксидной смолой, ПВХ, ПУ изоляция кабеля

Крепление

непосредственно в канавку или с помощью адаптеров (только CST)

Индикация

желтый светодиод

Максимальный ток

см. характеристики модели

Максимальная нагрузка

геркон 8 W DC и 10 VA AC
датчик Холла и магниторезистивный 6 W DC

Время включения



геркон ≤ 1,8 мс
датчик Холла и магниторезистивный ≤ 1 мс



Рабочая температура

-20°С ÷ +80°С

Состояние контакта

Н.О. (нормально открытый)

Защита

см. характеристики модели

Число срабатываний

геркон 10 000 000 циклов
датчик Холла и магниторезистивный 10 000 000 000 циклов

Электрическое соединение

кабель 2х0,14 (2 м)
кабель 3х0,14 (2 м)
разъем М8 (0,3 м)

Гарантия

1 год

Срок поставки

в наличии





Кодировка для заказа магнитных датчиков положения Серий CST, CSV, CSH



CS

T

-

2

2

0

N

-

5



CS

Серия
T Модификация
Т = Т-образный
V = V-образный
H = T-для монтажа в закрытую канавку

-

-

2

Принцип действия
2 = геркон
3 = датчик Холла

2

2 = 2-х проводной (только геркон)
3 = 3-х проводной
5 = 2-х проводной со штекером М8 (только геркон)
6 = 3-х проводной со штекером М8

0

0 = 2-х проводной CST-CSV
1 = 30-110V DC; 30-230V AC
2 = 3-х проводной CST-CSV (PNP)
3 = 10-30V AC/DC (PNP)
4 = 10-27V AC/DC (PNP)

N

N = соответствие стандарту (только CST/CSV-250N)

-

-

5

2 = кабель 2 м
5 = кабель 5 м



Таблица моделей магнитных датчиков положения Серий CST-CSV-CSH

Магнитные датчики положения
Серий CST-CSV-CSH доступные для заказа

CST CSV CSH
CST-220 CSV-220 CSH-223-2
CST-220-5 - CSH-223-5
CST-232 CSV-232 CSH-221-2
CST-332 CSV-332 CSH-221-5
CST-250N CSV-250N CSH-233-2
CST-262 CSV-262 CSH-233-5
CST-362 CSV-362 CSH-334-2
- - CSH-334-5
- - CSH-253
- - CSH-263
- - CSH-364



Электрическая схема магнитных датчиков положения Серий CST, CSV, CSH
Электрическая схема магнитных датчиков положения Серий CST-CSV-CSH

Датчики на базе геркона:
BN = коричневый
BU = синий
BK = черный

Электрическая схема магнитных датчиков положения Серий CST-CSV-CSH

Датчики эффект Холла:
BN = коричневый
BU = синий
BK = черный



Магнитные датчики положения
Серия CST

Длина кабеля 2 м или 5 м

Магнитные датчики положения. Серия CST

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет

Мод. Действие Напряжение (V) Выход Макс. ток Макс. нагрузка Защита
CST-220 Геркон 10÷110 DC, 230 AC - 250 мА -
CSV-220 Геркон 10÷110 DC, 230 AC - 250 мА -
CST-220-5 Геркон 10÷110 DC, 230 AC - 250 мА -
CST-232 Геркон 5÷30 DC PNP 250 мА Защита от изменения полярности
CSV-232 Геркон 5÷30 DC PNP 250 мА Защита от изменения полярности
CST-332 датчик Холла 5÷30 AC/DC PNP 100 мА Защита от изменения полярности и перенапряжения
CST-332 датчик Холла 5÷30 AC/DC PNP 100 мА Защита от изменения полярности и перенапряжения



Магнитные датчики положения
Серия CST с коннектором М8

EN 60947-5-2 4 (только Мод. N) длина кабеля 0,3 м

Магнитные датчики положения. Серия CST с коннектором М8

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет

Мод. Действие Напряжение (V) Выход Макс. ток Макс. нагрузка Защита
CST-250N Геркон 10÷110 AC/DC - 250 мА -
CSV-250N Геркон 10÷110 AC/DC - 250 мА -
CST-262 Геркон 5÷30 AC/DC PNP 250 мА Защита от изменения полярности
CSV-262 Геркон 5÷30 AC/DC PNP 250 мА Защита от изменения полярности
CST-362 датчик Холла 10÷27 DC PNP 100 мА Защита от изменения полярности и перенапряжения
CSV-362 датчик Холла 10÷27 DC PNP 100 мА Защита от изменения полярности и перенапряжения

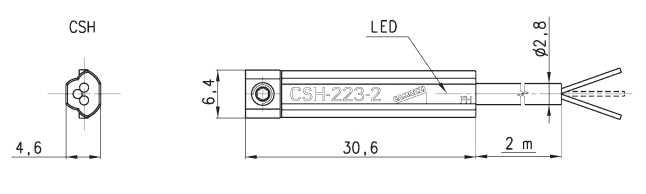

Магнитные датчики положения с 2-х и 3-х проводным кабелем
Серия CSH

Максимальный рабочий ток показан на графиках

Магнитные датчики положения с 2-х и 3-х проводным кабелем. Серия CSH

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет

Мод. Действие Напряжение (V) Выход Макс. ток Макс. нагрузка Защита
CSH-223-2 Геркон 10÷30 AC/DC - 250 мА Защита от изменения полярности
CSH-223-5 Геркон 10÷30 AC/DC - 250 мА Защита от изменения полярности
CSH-221-2 Геркон 30÷230 AC
30÷110 DC
- 250 мА Защита от изменения полярности
CSH-221-5 Геркон 30÷230 AC
30÷110 DC
- 250 мА Защита от изменения полярности
CSH-233-2 Геркон 10÷30 AC/DC PNP 250 мА Защита от изменения полярности
CSH-233-5 Геркон 10÷30 AC/DC PNP 250 мА Защита от изменения полярности
CSH-334-2 Магниторезистивный 10÷27 AC/DC PNP 250 мА Защита от изменения полярности и перенапряжения
CSH-334-5 Магниторезистивный 10÷27 AC/DC PNP 250 мА Защита от изменения полярности и перенапряжения



Магнитные датчики положения с разъемом M8
Серия CSH

Максимальный рабочий ток показан на графиках

Магнитные датчики положения с разъемом M8. Серия CSH

При изменении полярности подключения датчик сохраняет работоспособность, но светодиод включаться не будет

Мод. Действие Напряжение (V) Выход Макс. ток Макс. нагрузка Защита
CSH-253 Геркон 10÷30 AC/DC - 250 мА Защита от изменения полярности
CSH-263 Геркон 10÷30 AC/DC PNP 250 мА Защита от изменения полярности
CSH-364 Магниторезистивный 10÷27 AC/DC PNP 250 мА Защита от изменения полярности и перенапряжения

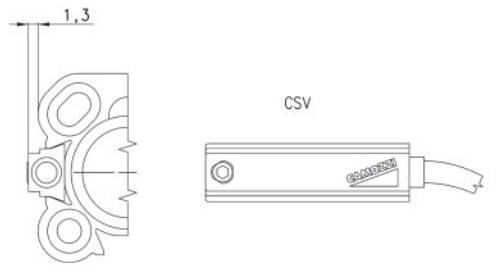

Датчики Серии CSV

CSV датчики должны быть установлены непосредственно в канавку:
для цилиндров Ø16÷25 Серии 50
для цилиндров Ø12÷16 Серии QP-QPR

Датчики Серии CSV



Датчики Серии CST, CSH

CST датчики должны быть установлены непосредственно в канавку:
для цилиндров Серии 31-31R
для цилиндров Серии QC
для цилиндров Серии 61
для цилиндров Серии 69

Датчики Серии CST-CSH
