Короткоходовые пневмоцилиндры. Серия QP-QPR
Увеличить


Короткоходовые пневмоцилиндры. Серия QP-QPR




Короткоходовые цилиндры. Серия QP - QPR.

Пневмоцилиндры одно- и двустороннего действия, немагнитные, без демпфирования
Модель QPR со встроенными направляющими и противоповоротной платформой
ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100

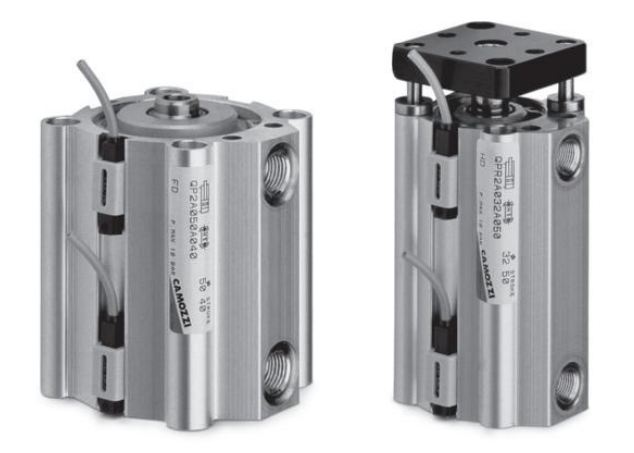

Camozzi. Пневмоцилиндры. Серия QP - QPR


- Компактное исполнение

- Простая, надежная конструкция

- Модели с противоповоротной платформой

- Анодированный алюминиевый корпус

- Разборная конструкция, наличие ремкомплектов



Пневмцилиндр
Серии QP
QP2A032A050

Просмотр модели пневмоцилиндра серии QP в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии QP
QP3A050A075

Просмотр модели пневмоцилиндра серии QP в 3D

Просмотр модели в 3D



Пневмоилиндр
Серии QPR
QPR2A100A100

Просмотр модели пневмоцилиндра серии QP в 3D

Просмотр модели в 3D

Описание
пневмоцилиндров
серии QP - QPR

Просмотр каталога в pdf пневмоцилиндров серии QP - QPR

Просмотр описания цилиндров серий QP-QPR

Скачать модель пневмоцилиндра серии QP в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии QP в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии QP в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры серий QP-QPR

Паспорт на пневмоцилиндры серий QP-QPR

Скачать чертеж пневмоцилиндра серии QP в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QP в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QPR в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 90

Таблица усилий пневмоцилиндров



Проcтая конструкция короткоходовых пневмоцилиндров серии QP и QPR повышает их надежность и увеличивает срок службы. На корпусе вдоль оси цилиндра выполнены пазы для крепления магнитных датчиков положения. Крепление пневмоцилиндров осуществляется непосредственно к корпусу, на лапах или на кронштейне.

Цилиндры серии QPR со встроенной платформой и направляющими представляют собой законченные модули линейного перемещения, идеально решающие задачи подачи деталей в системах автоматической загрузки, нанесения маркировки на упаковку, перемещения инструмента и оснастки, требующих строгой пространственной ориентации. Встроенная платформа с направляющими увеличивает нагрузочную способность цилиндров при радиальных нагрузках и крутящих моментах на штоке - см. полное описание короткоходовых пневмоцилиндров серии QP, QPR.

Компактные размеры позволяют использовать пневмоцилиндры в ограниченном пространстве, главным образом для фиксации и прижима.

Срок поставки компактных пневмоцилиндров серии QP, QPR составляет от 21 до 30 дней.

Для цилиндров серии QP, QPR поставляются ремкомплекты, включающие все уплотнения.



Общие характеристики пневмоцилиндров серии QP - QPR



Консрукция

компактный профиль (QP)
компактный профиль с противоповоротными направляющими (QPR)

Действие

одностороннего действия с пружинным возвратом, двухстороннего действия (QP)
двухстороннего действия (QPR)

Материал

анодированный алюминиевый корпус, шток из нержавеющей стали, уплотнения - NBR

Варианты крепления

отверстия в корпусе пневмоцилиндра, подвеска, лапы

Диаметр

Ø 12, 16, 20, 25, 32, 40, 50, 63, 80, 100

Ход (min-max)

Модели QP: Ø12 ÷ Ø25 = 1÷ 150 мм
Модели QP: Ø32 ÷ Ø100 = 1 ÷ 200 мм
Модели QPR: Ø12 = 1 ÷ 50 мм
Модели QPR: Ø16= 1 ÷ 75 мм
Модели QPR: Ø20 ÷ Ø100 = 1 ÷ 100 мм

Рабочее давление

1 - 10 бар (для моделей двухстороннего действия)
2 - 10 бар (для моделей одностороннего действия)

Рабочая температура

0°C - 80°C (при сухом воздухе -20°C);

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Гарантия

1 год или 16 000 км.

Срок поставки

21 - 30 дней




Кодировка для заказа пневмоцилиндров серии QP - QPR



QP

2

A

050

A

100

-



QP

Серия:
QP = стандартный пневмоцилиндр
QPR = пневмоцилиндр с направляющими и противоповоротной платформой
2 Действие:
1 = односторонний с передней возвратной пружиной (только для QP)
2 = двусторонний
3 = двусторонний (проходной шток)

A

Материалы:
A = алюминиевый корпус, шток из нержавеющей стали

050

Диаметры:
Ø 012 мм.
Ø 016 мм.
Ø 020 мм.
Ø 025 мм.
Ø 032 мм.
Ø 040 мм.
Ø 050 мм.
Ø 063 мм.
Ø 080 мм.
Ø 100 мм.
A

Тип крепления:
A = стандартный

100 Ход:
Модели QP: Ø12 ÷ Ø25 = 1÷ 150 мм
Модели QP: Ø32 ÷ Ø100 = 1 ÷ 200 мм
Модели QPR: Ø12 = 1 ÷ 50 мм
Модели QPR: Ø16= 1 ÷ 75 мм
Модели QPR: Ø20 ÷ Ø100 = 1 ÷ 100 мм
-

Тип уплотнений:
- стандартные
V - уплотнение штока Viton (+130С)



Таблица стандартных ходов пневмоцилиндров серии QP - QPR

X - пневмоцилиндры одностороннего действия (с передней возвратной пружиной)
V - пневмоцилиндры двустороннего действия
T - пневмоцилиндры двустороннего действия c проходным штоком

Стандартные хода пневмоцилиндров серии QP

Ø 25мм. 50мм. 75мм. 100мм. 150мм. 200мм.
12 X - QP1A012A025
V - QP2A012A025
T - QP3A012A025
X - QP1A012A050
V - QP2A012A050
T - QP3A012A050
X - QP1A012A075
V - QP2A012A075
T - QP3A012A075
X - QP1A012A100
V - QP2A012A100
T - QP3A012A100
X - QP1A012A150
V - QP2A012A150
T - QP3A012A150
-
16 X - QP1A016A025
V - QP2A016A025
T - QP3A016A025
X - QP1A016A050
V - QP2A016A050
T - QP3A016A050
X - QP1A016A075
V - QP2A016A075
T - QP3A016A075
X - QP1A016A100
V - QP2A016A100
T - QP3A016A100
X - QP1A016A150
V - QP2A016A150
T - QP3A016A150
-
20 X - QP1A020A025
V - QP2A020A025
T - QP3A020A025
X - QP1A020A050
V - QP2A020A050
T - QP3A020A050
X - QP1A020A075
V - QP2A020A075
T - QP3A020A075
X - QP1A020A100
V - QP2A020A100
T - QP3A020A100
X - QP1A020A150
V - QP2A020A150
T - QP3A020A150
-
25 X - QP1A025A025
V - QP2A025A025
T - QP3A025A025
X - QP1A025A050
V - QP2A025A050
T - QP3A025A050
X - QP1A025A075
V - QP2A025A075
T - QP3A025A075
X - QP1A025A100
V - QP2A025A100
T - QP3A025A100
X - QP1A025A150
V - QP2A025A150
T - QP3A025A150
-
32 X - QP1A032A025
V - QP2A032A025
T - QP3A032A025
X - QP1A032A050
V - QP2A032A050
T - QP3A032A050
X - QP1A032A075
V - QP2A032A075
T - QP3A032A075
X - QP1A032A100
V - QP2A032A100
T - QP3A032A100
X - QP1A032A150
V - QP2A032A150
T - QP3A032A150
X - QP1A032A200
V - QP2A032A200
T - QP3A032A200
40 X - QP1A040A025
V - QP2A040A025
T - QP3A040A025
X - QP1A040A050
V - QP2A040A050
T - QP3A040A050
X - QP1A040A075
V - QP2A040A075
T - QP3A040A075
X - QP1A040A100
V - QP2A040A100
T - QP3A040A100
X - QP1A040A150
V - QP2A040A150
T - QP3A040A150
X - QP1A040A200
V - QP2A040A200
T - QP3A040A200
50 X - QP1A050A025
V - QP2A050A025
T - QP3A050A025
X - QP1A050A050
V - QP2A050A050
T - QP3A050A050
X - QP1A050A075
V - QP2A050A075
T - QP3A050A075
X - QP1A050A100
V - QP2A050A100
T - QP3A050A100
X - QP1A050A150
V - QP2A050A150
T - QP3A050A150
X - QP1A050A200
V - QP2A050A200
T - QP3A050A200
63 X - QP1A063A025
V - QP2A063A025
T - QP3A063A025
X - QP1A063A050
V - QP2A063A050
T - QP3A063A050
X - QP1A063A075
V - QP2A063A075
T - QP3A063A075
X - QP1A063A100
V - QP2A063A100
T - QP3A063A100
X - QP1A063A150
V - QP2A063A150
T - QP3A063A150
X - QP1A063A200
V - QP2A063A200
T - QP3A063A200
80 X - QP1A080A025
V - QP2A080A025
T - QP3A080A025
X - QP1A080A050
V - QP2A080A050
T - QP3A080A050
X - QP1A080A075
V - QP2A080A075
T - QP3A080A075
X - QP1A080A100
V - QP2A080A100
T - QP3A080A100
X - QP1A080A150
V - QP2A080A150
T - QP3A080A150
X - QP1A080A200
V - QP2A080A200
T - QP3A080A200
100 X - QP1A100A025
V - QP2A100A025
T - QP3A100A025
X - QP1A100A050
V - QP2A100A050
T - QP3A100A050
X - QP1A100A075
V - QP2A100A075
T - QP3A100A075
X - QP1A100A100
V - QP2A100A100
T - QP3A100A100
X - QP1A100A150
V - QP2A100A150
T - QP3A100A150
X - QP1A100A200
V - QP2A100A200
T - QP3A100A200

X - пневмоцилиндры одностороннего действия (с передней возвратной пружиной)
V - пневмоцилиндры двустороннего действия
T - пневмоцилиндры двустороннего действия c проходным штоком

Стандартные хода пневмоцилиндров серии QPR

Ø 25мм. 50мм. 75мм. 100мм.
12 X - QPR1A012A025
V - QPR2A012A025
T - QPR3A012A025
X - QPR1A012A050
V - QPR2A012A050
T - QPR3A012A050
- -
16 X - QPR1A016A025
V - QPR2A016A025
T - QPR3A016A025
X - QPR1A016A050
V - QPR2A016A050
T - QPR3A016A050
X - QPR1A016A075
V - QPR2A016A075
T - QPR3A016A075
-
20 X - QPR1A020A025
V - QPR2A020A025
T - QPR3A020A025
X - QPR1A020A050
V - QPR2A020A050
T - QPR3A020A050
X - QPR1A020A075
V - QPR2A020A075
T - QPR3A020A075
X - QPR1A020A100
V - QPR2A020A100
T - QPR3A020A100
25 X - QPR1A025A025
V - QPR2A025A025
T - QPR3A025A025
X - QPR1A025A050
V - QPR2A025A050
T - QPR3A025A050
X - QPR1A025A075
V - QPR2A025A075
T - QPR3A025A075
X - QPR1A025A100
V - QPR2A025A100
T - QPR3A025A100
32 X - QPR1A032A025
V - QPR2A032A025
T - QPR3A032A025
X - QPR1A032A050
V - QPR2A032A050
T - QPR3A032A050
X - QPR1A032A075
V - QPR2A032A075
T - QPR3A032A075
X - QPR1A032A100
V - QPR2A032A100
T - QPR3A032A100
40 X - QPR1A040A025
V - QPR2A040A025
T - QPR3A040A025
X - QPR1A040A050
V - QPR2A040A050
T - QPR3A040A050
X - QPR1A040A075
V - QPR2A040A075
T - QPR3A040A075
X - QPR1A040A100
V - QPR2A040A100
T - QPR3A040A100
50 X - QPR1A050A025
V - QPR2A050A025
T - QPR3A050A025
X - QPR1A050A050
V - QPR2A050A050
T - QPR3A050A050
X - QPR1A050A075
V - QPR2A050A075
T - QPR3A050A075
X - QPR1A050A100
V - QPR2A050A100
T - QPR3A050A100
63 X - QPR1A063A025
V - QPR2A063A025
T - QPR3A063A025
X - QPR1A063A050
V - QPR2A063A050
T - QPR3A063A050
X - QPR1A063A075
V - QPR2A063A075
T - QPR3A063A075
X - QPR1A063A100
V - QPR2A063A100
T - QPR3A063A100
80 X - QPR1A080A025
V - QPR2A080A025
T - QPR3A080A025
X - QPR1A080A050
V - QPR2A080A050
T - QPR3A080A050
X - QPR1A080A075
V - QPR2A080A075
T - QPR3A080A075
X - QPR1A080A100
V - QPR2A080A100
T - QPR3A080A100
100 X - QPR1A100A025
V - QPR2A100A025
T - QPR3A100A025
X - QPR1A100A050
V - QPR2A100A050
T - QPR3A100A050
X - QPR1A100A075
V - QPR2A100A075
T - QPR3A100A075
X - QPR1A100A100
V - QPR2A100A100
T - QPR3A100A100

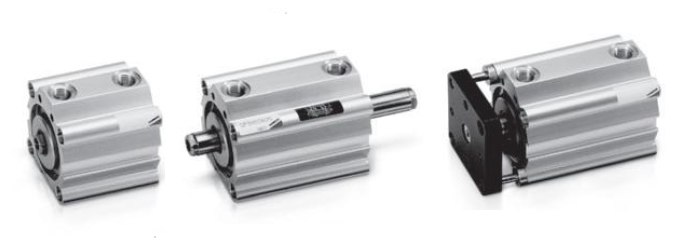

Габаритные размеры пневмоцилиндров серии QP - QPR
Габаритные размеры пневмоцилиндров серии QP - QPR


Габаритные размеры указаны в полном описании пневмоцилиндров серии QP - QPR (см. выше)

Кодировки ремкомплектов пневмоцилиндров серии QP - QPR
Ø Наименование
ремкомплектов
пневмоцилиндров серии QP - QPR
12 K02-QP12
16 K02-QP16
20 K02-QP20
25 K02-QP25
32 K02-QP32
40 K02-QP40
50 K02-QP50
63 K02-QP63
80 K02-QP80
100 K02-QP100
