Короткоходовые пневмоцилиндры. Серия QN




Короткоходовые цилиндры. Серия QN

Цилиндры одностороннего действия с передней возвратной пружиной, немагнитные, без демпфирования
ø 8, 12, 20, 32, 50, 63

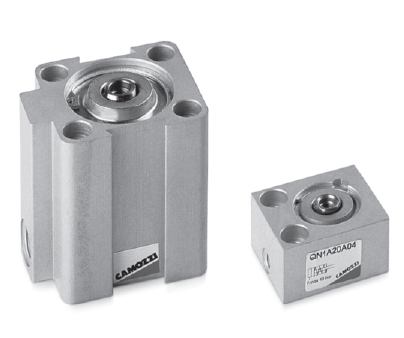

Camozzi. Пневмоцилиндры. Серия QN

Посмотреть стоимость
и наличие
короткоходовыех цилиндров. Серия QN



Просмотреть цены на короткоходовые цилиндры. Серия QN




- Компактное исполнение

- Одностороннего действия с пружинным возвратом

- Шток из нержавеющей стали

- Анодированная алюминиевый корпус

- Разборная конструкция, наличие ремкомплектов

Пневмоцилиндр
Серии QN
QN1A12A04

Просмотр модели пневмоцилиндра серии QN в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии QN
QN1A32A10

Просмотр модели пневмоцилиндра серии QN в 3D

Просмотр модели в 3D

Пневмоцилиндр
Серии QN
QN1A63A25

Просмотр модели пневмоцилиндра серии QN в 3D

Просмотр модели в 3D

Описание пневмоцилиндров
серии QN

Просмотр каталога в pdf пневмоцилиндров серии QN

Просмотр описания пневмоцилиндров серии QN

Скачать модель пневмоцилиндра серии QN в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии QN в формате IGES

Скачать модель в IGES

Скачать модель пневмоцилиндра серии QN в формате IGES

Скачать модель в IGES

Просмотр паспорта на пневмоцилиндры серии QN

Паспорт на пневмоцилиндры серии QN

Скачать чертеж пневмоцилиндра серии QN в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QN в формате DWG

Скачать чертеж в DWG

Скачать чертеж пневмоцилиндра серии QN в формате DWG

Скачать чертеж в DWG

Просмотр описания усилий пневмоцилиндров серии 90

Таблица усилий пневмоцилиндров



Короткоходовые односторонние пневмоцилиндры серии QN предназначены для монтажа в ограниченном пространстве. Благодаря компактности и жесткости эти цилиндры в основном используются в механизмах фиксации и зажима.

Срок поставки компактных пневмоцилиндров серии QN составляет от 21 до 30 дней.

Для цилиндров серии QN поставляются ремкомплекты, включающие все уплотнения.



Общие характеристики пневмоцилиндров серии QN




Конструкция

компактная

Действие

односторонний с передней возвратной пружиной

Материал

анодированный алюминиевый корпус, шток из нержавеющей стали, уплотнения - NBR, фиксирующие элементы - латунь

Варианты крепления

отверстия в корпусе пневмоцилиндра

Диаметр

Ø 8, 12, 20, 32, 50, 63

Ход (min-max)

только стандартные хода (см. таблицу)

Рабочее давление

2 - 10 бар

Рабочая температура

0°C - 80°C (при сухом воздухе -20°C);

Среда

воздух со степенью фильтрации не менее 40 микрон, с распылением масла или без масла.
Если уже используется маслораспыление (мы рекомендуем применять масло ISO VG32),
то подачу масла прекращать нельзя.

Скорость (без нагрузки)

минимальная - 10 мм/с, максимальная - 1000 мм/с

Специальные исполнения

отсутствуют

Гарантия

1 год или 16 000 км.

Срок поставки

21 - 30 дней



Кодировка для заказа пневмоцилиндров серии QN



QN

1

A

50

A

25



QN

Серия
1 Действие:
1 = одностороннего действия с пружинном возвратом

A

Материалы:
A = алюминиевый корпус, шток из нержавеющей стали

50

Диаметры:
Ø 8 мм.
Ø 12 мм.
Ø 20 мм.
Ø 32 мм.
Ø 50 мм.
Ø 63 мм.
A

Тип крепления:
A = стандартный

25 Ход:
см. таблицу



Таблица стандартных ходов пневмоцилиндров серии QN

Стандартные хода пневмоцилиндров серии QN с передней возвратной пружиной

Ø 4 5 10 25
8 QN1A08A04 - - -
12 QN1A12A04 - QN1A12A10 -
20 QN1A20A04 - QN1A20A10 -
32 - QN1A32A05 QN1A32A10 QN1A32A25
50 - - QN1A50A10 QN1A50A25
63 - - QN1A63A10 QN1A63A25


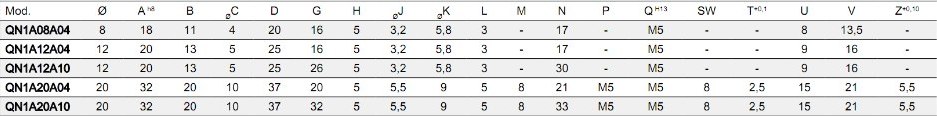

Габаритные размеры пневмоцилиндров серии QN (диаметры 8, 12, 20мм.)
Габаритные размеры пневмоцилиндров серии QN диаметр 8-20 мм
Габаритные размеры пневмоцилиндров серии QN диаметр 8-20 мм


Габаритные размеры пневмоцилиндров серии QN (диаметры 32, 50, 63мм.)
Габаритные размеры пневмоцилиндров серии QN диаметры 32-63
Габаритные размеры пневмоцилиндров серии QN диаметры 32-63


Кодировки ремкомплектов пневмоцилиндров серии QN

Ø Наименование
ремкомплектов
пневмоцилиндров серии QN
8 K02-Q8
12 K02-Q12
20 K02-Q20
32 K02-Q32
50 K02-Q50
63 K02-Q63
