Шаровой шарнир. Модель GYФланец с плавающей головкой. Модель GKF

Самоцентрирующийся шаровой шарнир. Модель GK
Увеличить


Самоцентрирующийся шаровой шарнир. Модель GK




Самоцентрирующийся шаровой шарнир модель GK для пневмоцилиндров стандарта ISO 6431

Диаметры пневмоцилиндров: 32, 40, 50, 63, 80, 100


Camozzi. Самоцентрирующийся шаровой шарнир модели GK для пневмоцилиндров стандарта ISO 6431

Посмотреть стоимость
и наличие
самоцентрирующихся шаровых шарниров, модель GK



Просмотреть цены на самоцентрирующиея шаровые шарниры, модель GK



Состав комплекта:

- Самоцентрирующийся шаровой шарнир - 1шт.

Самоцентрирующийся
шаровой шарнир
модель
GK-50-63

Просмотр cамоцентрирующийся шарового шарнира для штока моделей GK пневмоцилиндров серии 40 в 3D

Просмотр модели в 3D

Самоцентрирующийся
шаровой шарнир
модель
GK-80-100

Просмотр cамоцентрирующийся шарового шарнира для штока моделей GK пневмоцилиндров серии 40 в 3D

Просмотр модели в 3D







Скачать модель cамоцентрирующийся шарового шарнира для штока моделей GK пневмоцилиндров серии 40 в формате IGES

Скачать модель в IGES

Скачать модель cамоцентрирующийся шарового шарнира для штока моделей GK пневмоцилиндров серии 40 в формате IGES

Скачать модель в IGES





Скачать чертеж cамоцентрирующийся шарового шарнира для штока моделей GK для цилиндров серии 40 в формате DWG

Скачать чертеж в DWG

Скачать чертеж cамоцентрирующийся шарового шарнира для штока моделей GK для цилиндров серии 40 в формате DWG

Скачать чертеж в DWG








Самоцентрирующийся шаровые шарниры моделей GK, пневмоцилиндров стандарта ISO 6431 необходимы для крепления перемещаемого объекта к штоку пневмоцилиндра с возможностью поворота вокруг оси шарнира, а также смещения оси шарнира относительно оси штока цилиндра.

Крепления для штока моделей GK-25-32, GK-40, GK-50-63, GK-80-100 используются при высокой вероятности возникновения радиальных нагрузок на шток пневмоцилиндра. Данное крепление является эффективным средством защиты пневмоцилиндров при обломах и изгибах штоков из-за возникающих радиальных нагрузок.

Общие характеристики самоцентрирующийся шаровых шарниров моделей GK



Применение

для штока пневмоцилиндров серии 40, 47, 60, 61, 62

Материал

оцинкованная сталь

Установка

шток пневмоцилиндра

Вес

GK-25-32 - 220гр.
GK-40 - 460гр.
GK-50-63 - 630гр.
GK-80-100 - 680гр.

Гарантия

1 год

Срок поставки

в наличии

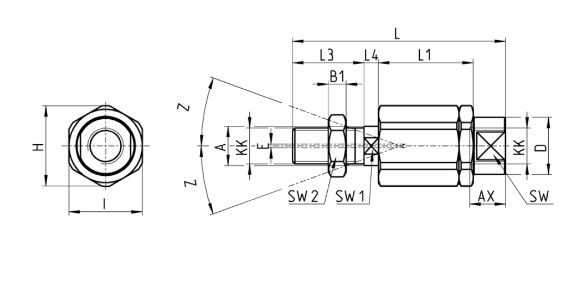

Габаритные размеры самоцентрирующийся шаровых шарниров моделей GK
Габаритные размеры самоцентрирующийся шаровых шарниров моделей GK для пневмоцилиндров стандарта ISO 6431



Модель Ø KK L L1 L3 L4 ØA ØD H I SW SW1 SW2 B1 AX Z E
GK-25-32 32 M10x1,25 71,5 35 20 7,5 14 22 32 30 19 12 17 5 22 4 2
GK-40 40 M12x1,25 75,5 35 24 7,5 14 22 32 30 19 12 19 6 22 4 2
GK-50-63 50-63 M16x1,5 104 53 32 10 22 32 45 41 27 20 24 8 30 3 2
GK-80-100 80-100 M20x1,5 119 53 40 10 22 32 45 41 27 20 30 10 37 3 2
